Manuel de service OEB/OES/OGB/OGS
6.21 Démontage et remontage du chauffage à air pulsé
Sécurité :
Pour ces travaux, mettez l'appareil hors tension (déconnectez l'appareil avec un
dispositif de coupure omnipolaire facilement accessible, avec un intervalle de
coupure de 3 mm minimum, monté par l'installateur) et empêchez-le de
redémarrer.
Instructions – Démontage der chauffage à air pulsé:
Desserrez les conduites de raccordement de chauffage des raccords de
serrage des fusibles
Retirez la tôle d'aspiration de l'enceinte de cuisson.
Démontez la turbine de ventilateur 5 (voir Instructions de service 6.8).
Démontez la fixation des éléments chauffants 3 avec le joint 2 dans le
compartiment électrique. Desserrez également les écrous hexagonaux 4 M
14x1,5 - Clé en tube 19 mm.
Dévissez les fixations des conducteurs chauffants 6 dans l'enceinte de
cuisson (3 x écrous hexagonaux M4).
Retirez le chauffage 1 de l'enceinte de cuisson.
Instructions – Montage du chauffage à air pulsé :
Si nécessaire, redressez le nouveau chauffage 1 (veillez à ce que les
distances entre les conducteurs chauffants soient identiques).
Introduisez les nouveaux éléments chauffants 1 dans l'enceinte de cuisson, à
leur ancienne position, et vissez les fixations des conducteurs chauffants à
l'aide des 3 écrous hexagonaux M4 et des rondelles de calage 6 .
Montez la fixation des éléments chauffants 3 avec joint 2 dans le
compartiment électrique avec les 4 écrous hexagonaux M14x1,5 - ouverture
de clé 19 mm 4.
Installez les éléments chauffants, en respectant la même distance par rapport
à la turbine de ventilateur.
Rebranchez les conduites de raccordement de chauffage aux raccords de
serrage en veillant à ce que le câblage soit correct (étoile ou triangle).
Outil spécial :
Clé en tube 19 mm
Clé à fourche 19 mm

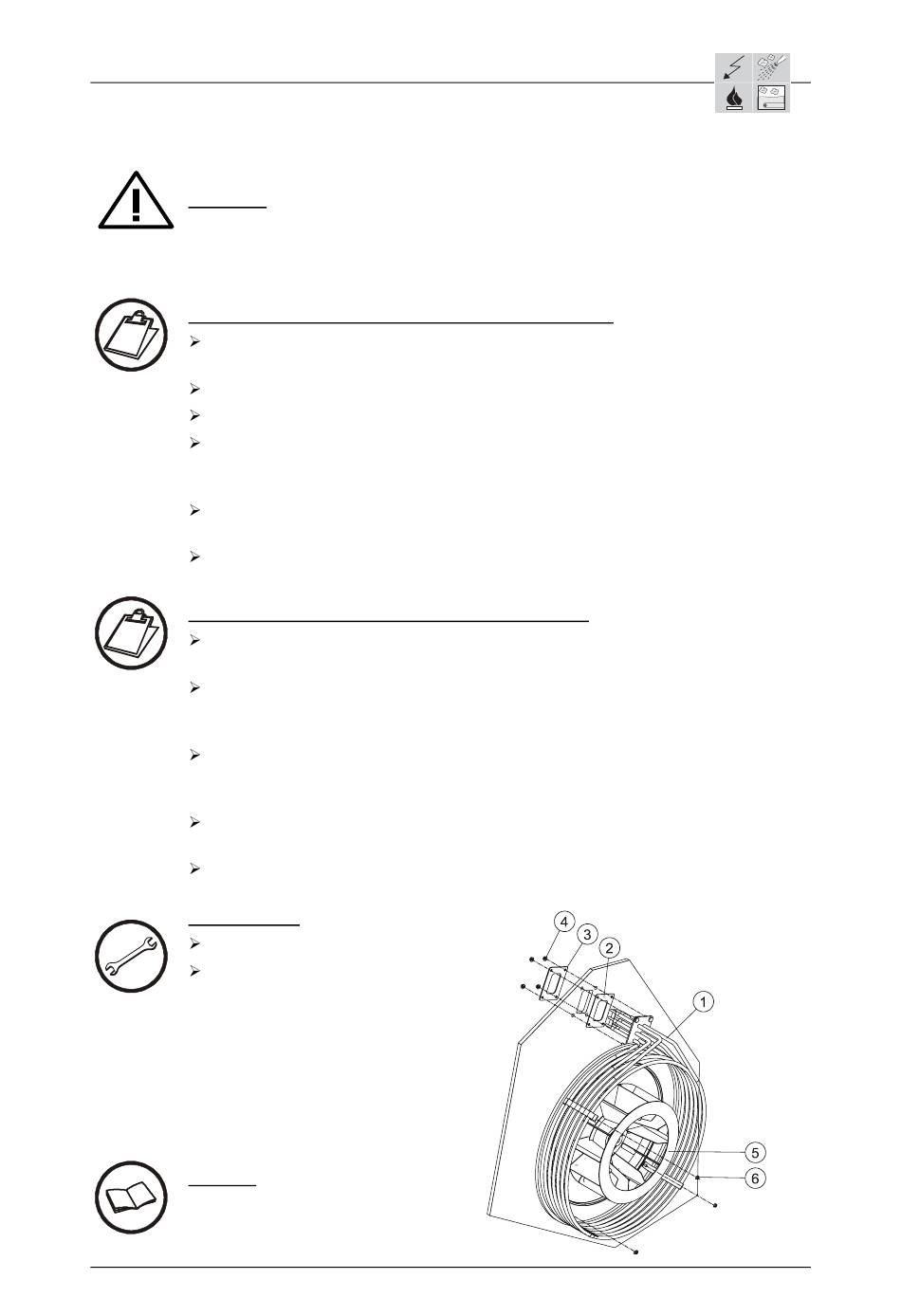

1 = Chauffage à air pulsé
2 = Joint
3 = Fixation des éléments chauffants
4 = Ecrous hexagonaux M14x1,5 Ouverture
de clé 19 mm
5 = Turbine de ventilateur
6 = Ecrous hexagonaux M4
Renvoi :
Manuel de service 6.8 "
Démontage et remontage du moteur"
KD / 01.09.2004
Page 1 / 1
