Manuel de service OEB/OES/OGB/OGS
Dévissez la fiche à 9 broches 5 du module de commande 4 et débranchez-la.
Dévissez les 8 écrous moletés 6 et retirez le module de commande 4 des
boulons de fixation 2, en procédant de manière régulière, tout droit.
Attention : Ne perdez pas les douilles d'écartement3 !

Instructions : Remontage du module de commande

Posez le module de commande 4 sur les boulons de fixation 2 des plaques
d'assemblage 1 en procédant de manière régulière, tout droit.
Attention : Contrôlez que toutes les douilles d'écartement 3 sont présentes.
Vissez les 8 écrous moletés 6 et serrez-les à fond.
Réintroduisez les fiches X10 à X17 (selon modèles).
Réinsérez la fiche à 9 broches 5 du module de contrôle.
Verrouillez les éclisses de fixation de la plaque d'assemblage 1 dans la fente de
blocage 8 de l'angle9 dans l'orifice du compartiment électrique, poussez la
plaque d'assemblage 1 vers le bas et posez-la sur les boulons de fixation 7.
Vissez les écrous moletés 6 sur les boulons 7 et servez-vous en pour fixer la
plaque d'assemblage 1.
Contrôle :
Lorsque la LED verte 43 s'allume ou clignote à l'avant du module de
commande, celui-ci fonctionne correctement (autotest du module).
LED 43

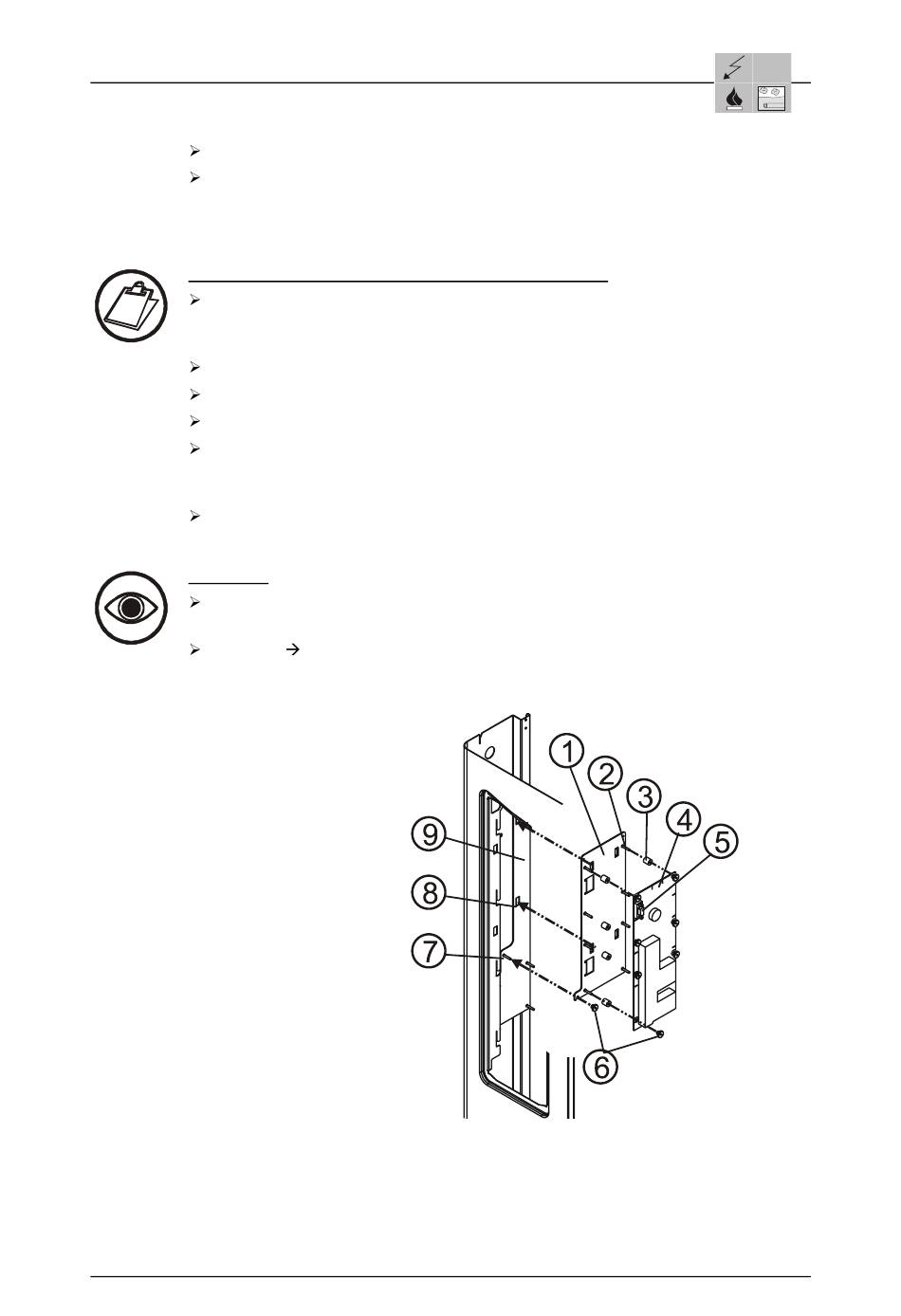

1 = Plaque d'assemblage du module de
commande
2 = Boulons de fixation
3 = Douille d'écartement
4 = Module de commande
5 = Fiche de raccordement à 9 broches
6 = Ecrous moletés
pour montage de la commande
7 = Boulons de fixation
à l'angle de maintien
8 = Fente de blocage
9 = Angle de maintien
KD/01.09.2004
Voir 6.1.5. "Description des LED des commandes"
