Convotherm OEB Manuel Technique page 117

Manuel de service OEB/OES/OGB/OGS
Dévissez les écrous moletés 6 en dessous, sur la plaque d'assemblage 1 du
module de commande 4.
Soulevez la plaque d'assemblage 1 et retirez-la du boulon d'arrêt 7.
Accrochez la plaque d'assemblage 1 à gauche dans la découpe prévue pour
la plaque frontale, dans la fente de blocage.
Retirez toutes les fiches X20 à X28 (selon modèles) du module gaz 11 .
Dévissez les 8 écrous moletés 6 retirez le module gaz 11 des boulons
d'écartement M3 10, en procédant de manière régulière, tout droit.
Instructions : Montage du module gaz
Posez le module gaz 11 sur les boulons d'écartement M3 10 du module de
commande 4, en procédant de manière régulière, tout droit.
Vissez les 8 écrous moletés 6 et serrez-les à fond.
Réintroduisez les fiches X20 à X28 (selon modèles).
Verrouillez les éclisses de fixation de la plaque d'assemblage 1 dans la fente de
blocage 8 de l'angle 9 dans l'orifice du compartiment électrique, poussez la
plaque d'assemblage 1 vers le bas et posez-la sur les boulons de fixation 7.
Vissez les écrous moletés 6 sur les boulons 7 et servez-vous en pour fixer la
plaque d'assemblage 1.
Contrôle :
Lorsque la LED verte 25 clignote à l'avant du module gaz, cela signifie qu'il
fonctionne correctement.
LED 25

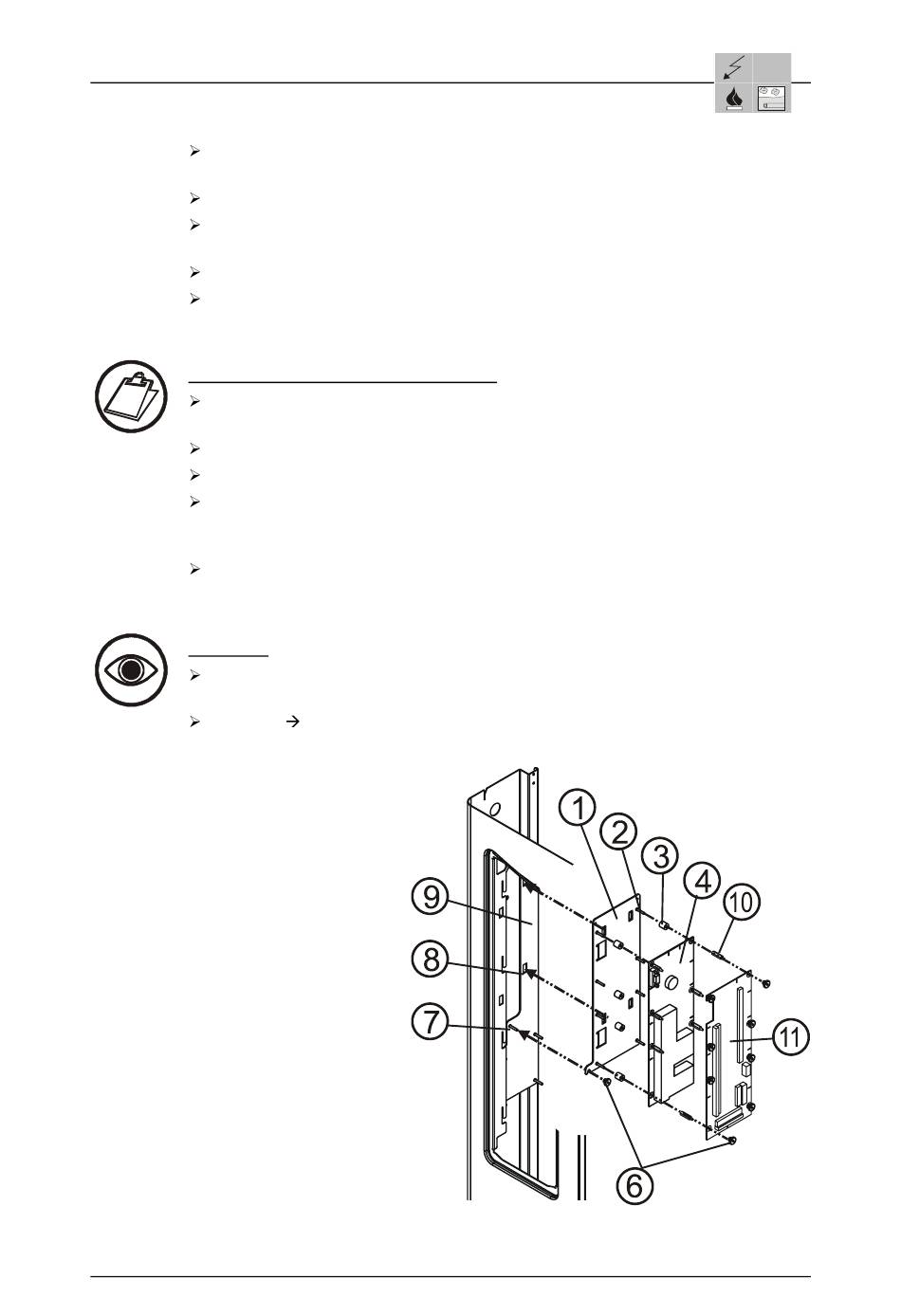

1 = Plaque d'assemblage du module
de commande
2 = Boulons de fixation
3 = Douille d'écartement
4 = Module de commande
5 =
6 = Ecrous moletés
pour le montage de la commande
7 = Boulons de fixation
à l'angle de maintien
8 = Fente de blocage
9 = Angle de maintien
10 = Boulons d'écartement M3
11 = Module gaz
KD/01.09.2004
Voir 6.1.5 "Description des LED".
6_01f_Démontage et remontage de l'électronique de commande_a
Page 7 / 10
