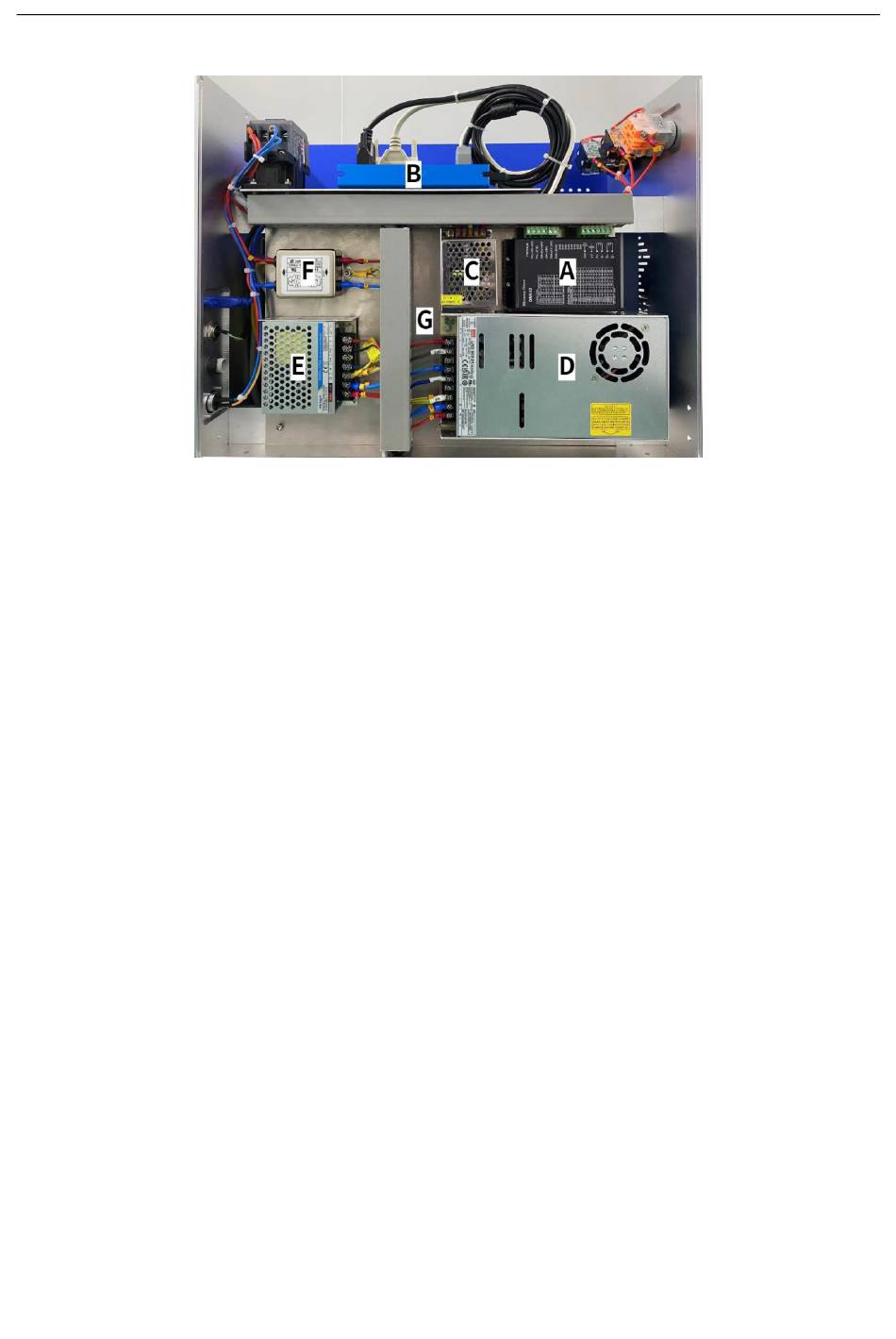

Hoofdtoren
A. Roterende stappenmotor - Helpt bij het besturen van de stappenmotor van de aangesloten
roterende as.
B. Moederbord - Werkt samen met uw software om de laser te besturen.
C. Moederbordvoeding - Trekt 0,5A om standaard elektriciteit om te zetten naar 5V, 3A stroom
voor het moederbord.
D. Laservoeding - Trekt 6,8 A om standaard elektriciteit om te zetten naar 24 V, 14,6 A stroom
voor de fiberlaserbron.
E. Galvanometer-voeding - Trekt 2,5 A om standaard elektriciteit om te zetten naar 15 V, 2 A
stroom voor de scannende galvo-lens.
F. EMI-filter - Beschermt de gevoelige elektronica in het moederbord tegen interferentie van de
voeding.
G. Vezellaserbron (binnenkant behuizing) - Creëert de laserstraal en brengt deze over naar het
glasvezelpad naar de scanlens.
