VEVOR FLM-R30-FT Mode D'emploi page 593

Inverse: Inverse le se déplacer direction de le expansion axe.
Les légumineuses par rond: Le impulsion Nombres chaque rond que le expansion axe
tournant. Nous peutcalculer il à travers suivant formule:
X= （ 360/N ） * n
Min. vitesse: le​
Max. vitesse: le​
Acc. time : temps d'accélération nécessaire lorsque l'axe d'expansion passe de la vitesse
minimale à maximum vitesse.
Aller à la position de départ après avoir terminé : l'axe d'expansion reviendra à la position
initiale après finition marqueur.
Vitesse ： Le vitesse de le axe en marche dos à le initial position après finition marqueur.
Zéro : indique si l'axe d'expansion actuel a un signal d'entrée de commutateur zéro. Sans
signal zéro, le le logiciel ne peut pas créer de coordonnées absolues. Pour marquer un ensemble de
pièces, nous devons faire chaque marque à la même position. Pour marquer la figure à la même
position à chaque fois, le système prend le courant axe d'expansion comme point d'origine par
défaut avant le marquage dans le cas sans signal zéro. Après traité un partie, le système bouge le
axe à le original position automatiquement. Dans ce chemin,chaque partie volonté être marqué
dans le même position.
Si zéro est activé, zéro commutateur volonté être trouvé automatiquement. Le logiciel crée
un coordonnée absolue après avoir découvert le commutateur zéro. Si le système n'a pas réussi à
trouver le commutateur zéro, expansion axe ne peut pas être utilisé jusqu'à ce que nommé temps
fixé par paramètre zéro temps dehors a expiré.
Remarque : le commutateur utilisé pour le signal zéro doit être de type normalement ouvert
et le signal doit être connecté à port d'entrée 0.

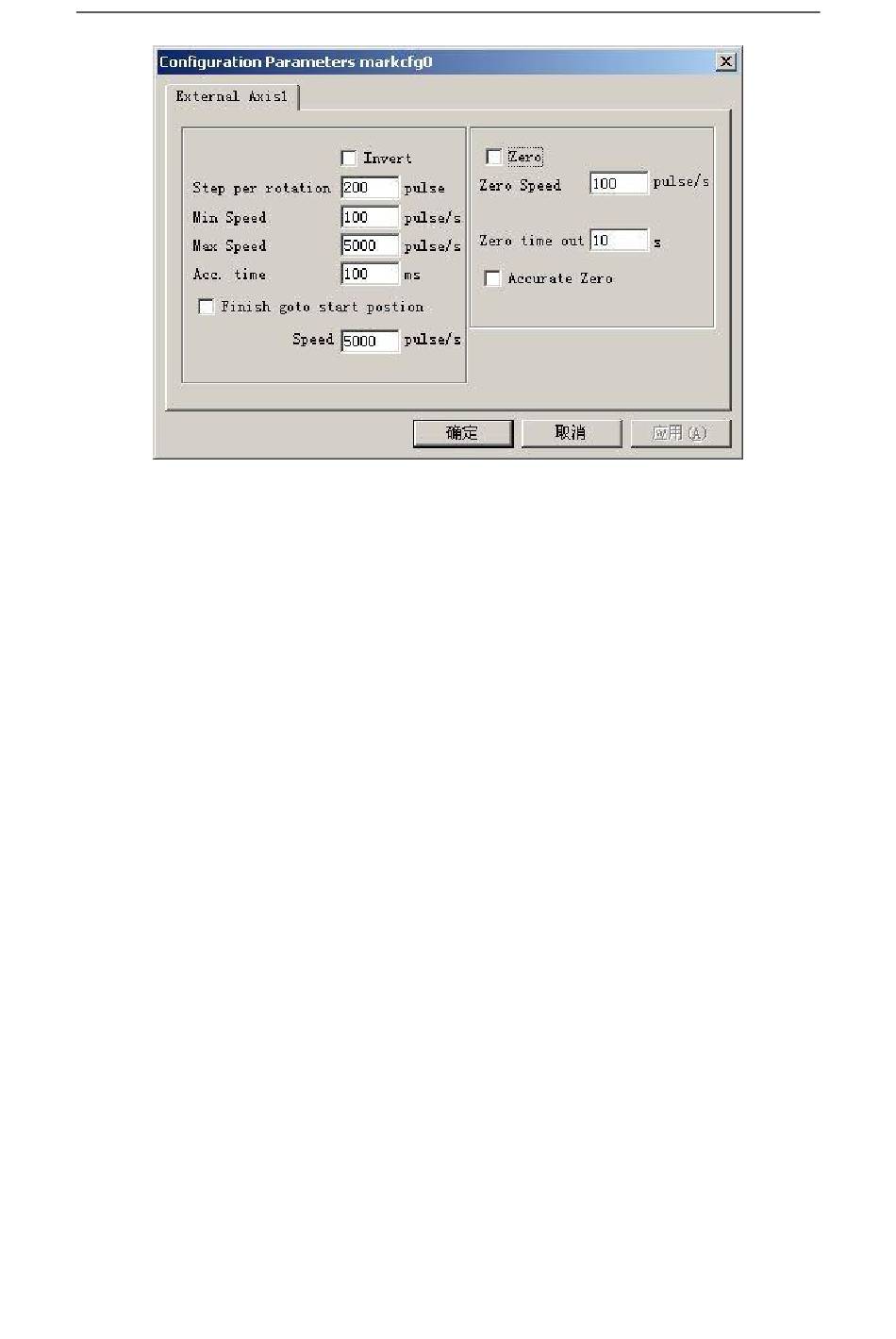

Chiffre 8-4 Configuration paramètre dialogue boîte
Dans celui-ci :
X désigne les impulsions par rond.
N désigne étape angle de étape moteur.
n désigne micro-étape ensemble par étape moteur conducteur.
rotation minimale vitesse de expansion axe.
rotation maximale vitesse de expansion axe.
115
