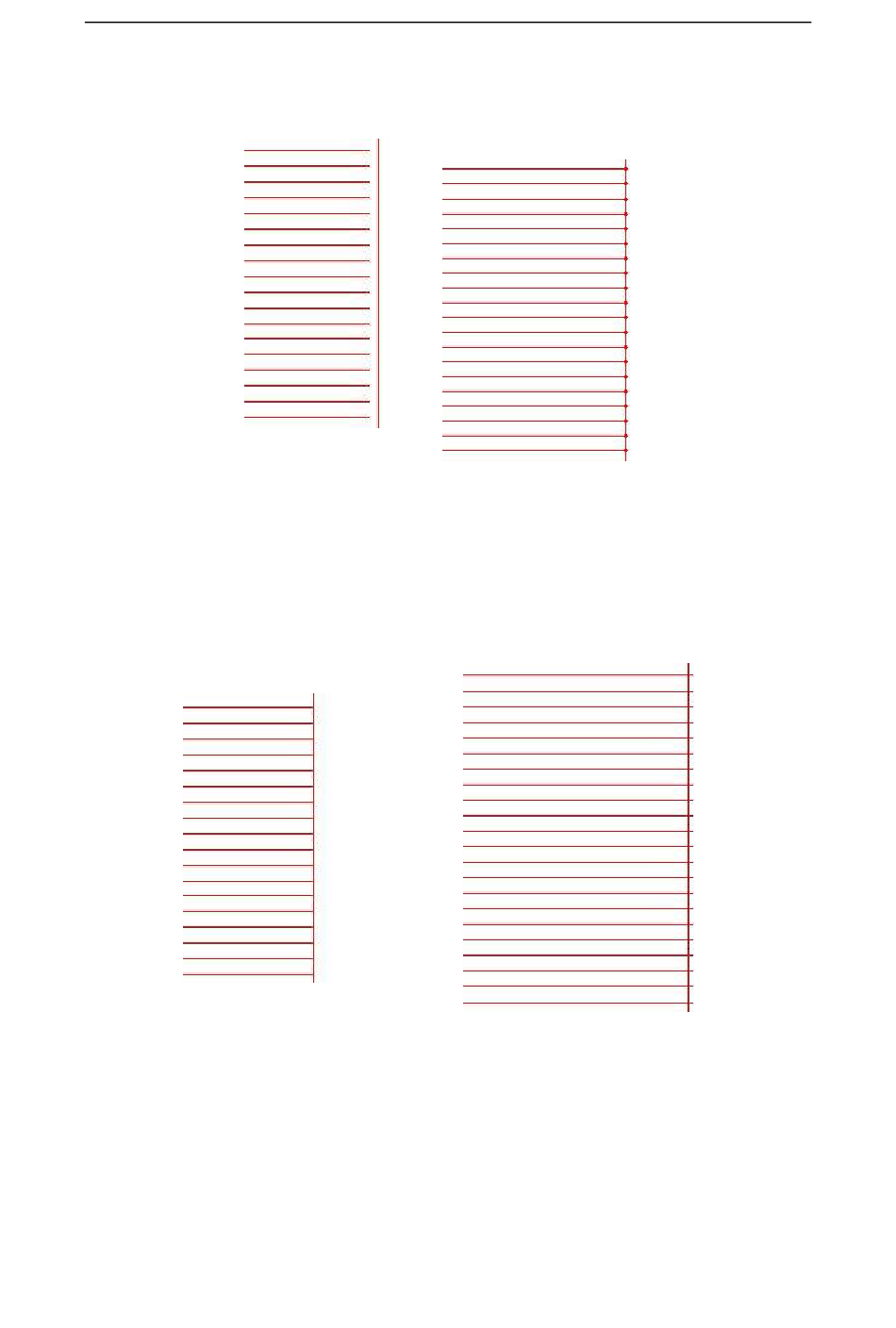

Fall #1: Der Fülllinien Und Die Grenze Sind getrennt, als Figur 10-10 zeigt an. Das Ist Weil
das Ende TC ist zu kurz und Benutzer brauchen Zu erheben Es.
Figur 10-10 Fall #1
Fall Nr. 2: Einbrenneffekt, wie in Abbildung 10-11 dargestellt. Dies liegt daran, dass das
End-TC zu lang ist und Benutzer brauchen Zu verkürzen Es.
Fall #3: Perfektes Ergebnis als Figur 10-12 zeigt an.
Figur 10-12 Fall 3
Verschiedene Hersteller verwenden unterschiedliche Laserquellen und Scanner (gavlo), so
dass die Leistungen sind auch unterschiedlich. Manchmal jedoch, wenn Benutzer das End-TC
ändern, die Schraffurlinien und die Rand kann nicht überlagert werden. Hier müssen Benutzer
die Endkompensation einstellen (Werte von 0,05 bis 0,25). Dies kann jedoch zum vierten Fall
führen: Die Schraffurlinien liegen außerhalb der Grenze, wie in Abbildung 10-13 zeigt an.
Benutzer sollen untere Die Ende der Kompensation erreichen das perfekte Ergebnis.
EzCad2UNI User's Manual
Figur 10-11 Fall #2
Abbildung 10-13 Fall 4
