VEVOR FLM-R30-FT Mode D'emploi page 805

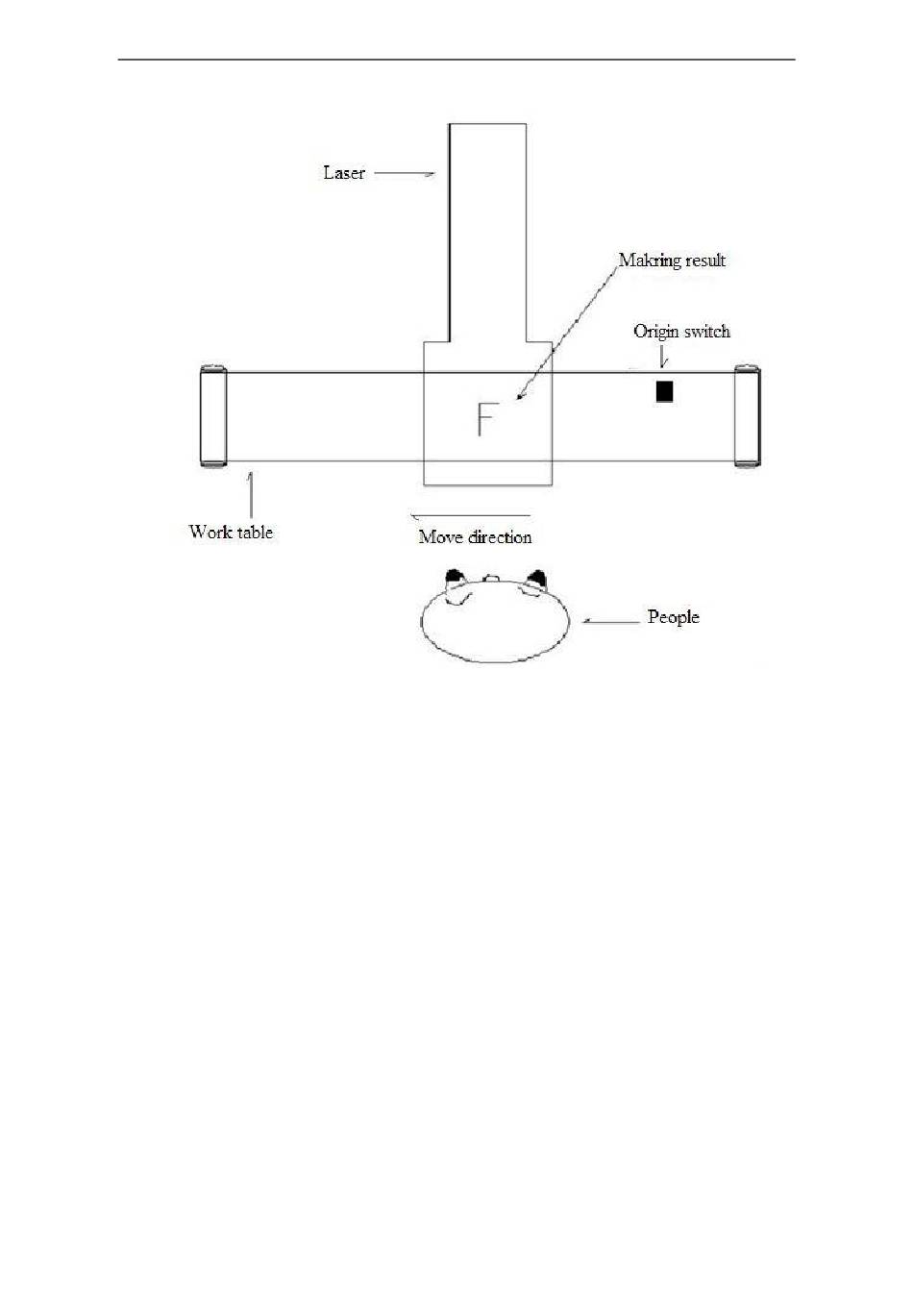

La direction de déplacement est de droite à gauche, le commutateur d'origine
est sur le côté droit, efficacemobile distance est 200mm, donc Min. coor est 0,
Max. coor est 200.
Si le origine le point est dans autre poste, s'il vous plaît considérer il par conséquent.
Min. vitesse: le minimum rotatif vitesse de expansion axe.
Max. vitesse: le rotation maximale vitesse de expansion axe.
Acc. time : temps d'accélération nécessaire lorsque l'axe d'expansion passe de la vitesse
minimale à maximum vitesse.
Aller à la position de départ une fois terminé : l'axe d'expansion reviendra à la position
initiale après finition marqueur.
Vitesse ： Le vitesse de le axe en marche dos à le initial position après finition marqueur.
Axe de rotation : sélectionnez-le, cela indique que l'axe d'expansion actuel est l'axe de
rotation. Mobile manière est rotation; sinon, il indique plat contenu traitement ou Z axe localisation
processus.
Rapport de transmission : axe de connexion du moteur électrique, le rapport de réduction
est un. S'il y a une réduction installation, le réduire rapport est en train de réduire installation
rapport.
Diamètre de la pièce : la pièce doit être marquée actuellement. Si l'axe d'expansion est l'axe
de rotation, la pièce diamètre, un important paramètre compter se déplacer distance, doit remplir
dans avec précision.
Zéro : indique si l'axe d'expansion actuel a un signal nul. Lorsque l'axe d'expansion n'est pas
figue 2
143
