Transformation - Vevor Flm-R30-Ft Mode D'emploi

Anordnung: Der Raum zwischen zwei Objekte An X Richtung
Anordnung: Der Raum zwischen zwei Objekte An Y Richtung
Berechnen von Versatz Distanz: Der Raum von Die Grafiken Ist berechnet von
Versatz Distanz.(Abbildung 5-3(a))

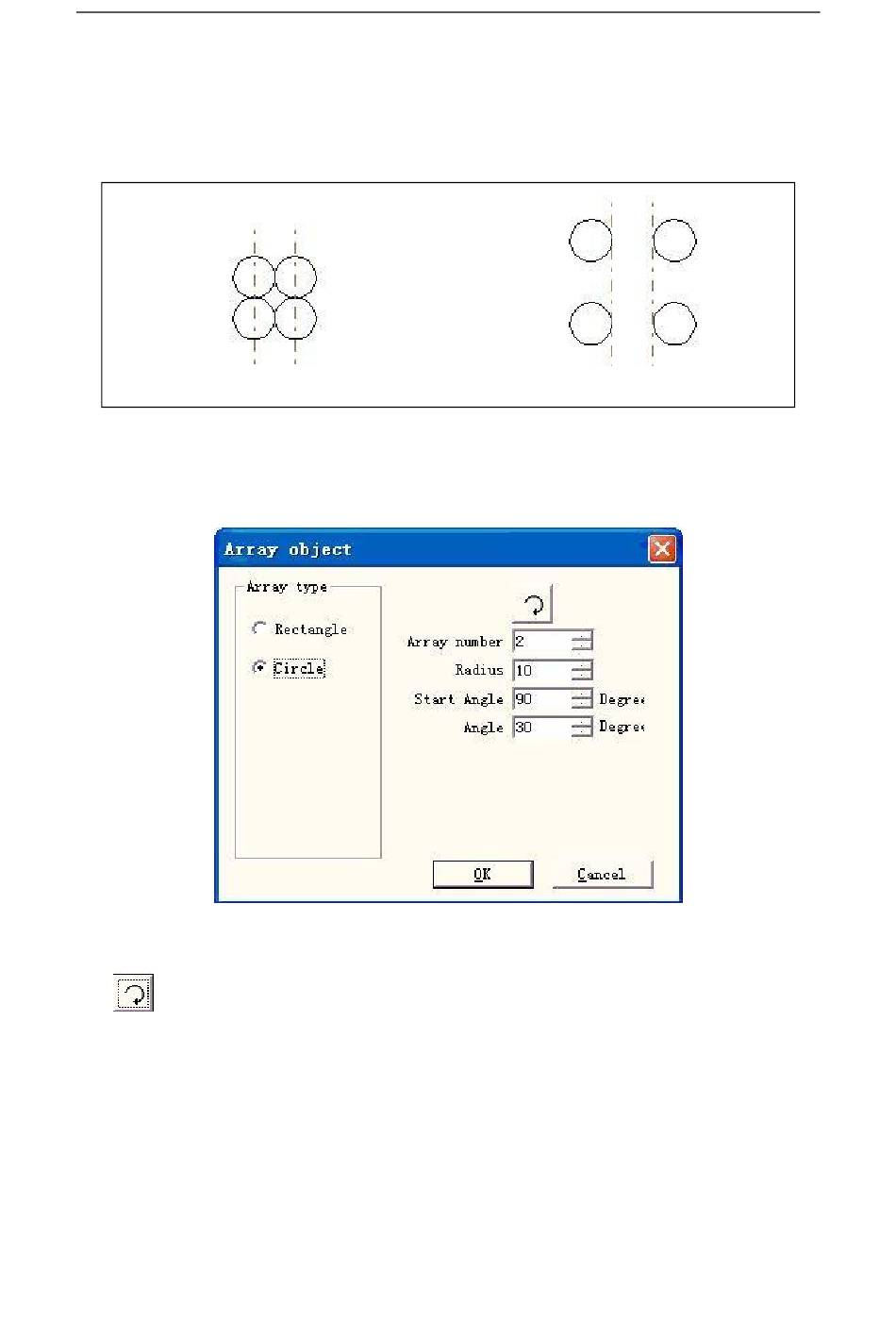

Figure 5-3（a）Calculate by offset distance
Berechnen von Graph Distanz: Der Raum von Die Grafiken Ist berechnet von Graph
Distanz.(Abbildung 5-3(b))
Wenn Wir wählen Die Anordnung Typ Ist "Kreis", Wir dürfen sehen Die Figur 5-2(b):
: Der Grafiken Anordnung Ist im Uhrzeigersinn oder gegen den Uhrzeigersinn.
Anordnung Nummer: Der Graph Nummer.
Radius: Der Radius von Die Kreis.
Start Winkel: Der Winkel zwischen Die ab Grafiken von Die Kreis.
Winkel: Der Winkel zwischen zwei Diagramme.

5.29 Transformation

Wann ausgewählt, A Parameter Einstellung Kasten wird erscheinen als Figur 5-4 zeigt an.
Figure 5-3（b）Calculate by graph distance
Abbildung 5-2-b Anordnung Dialogfeld (Kreis)
93
