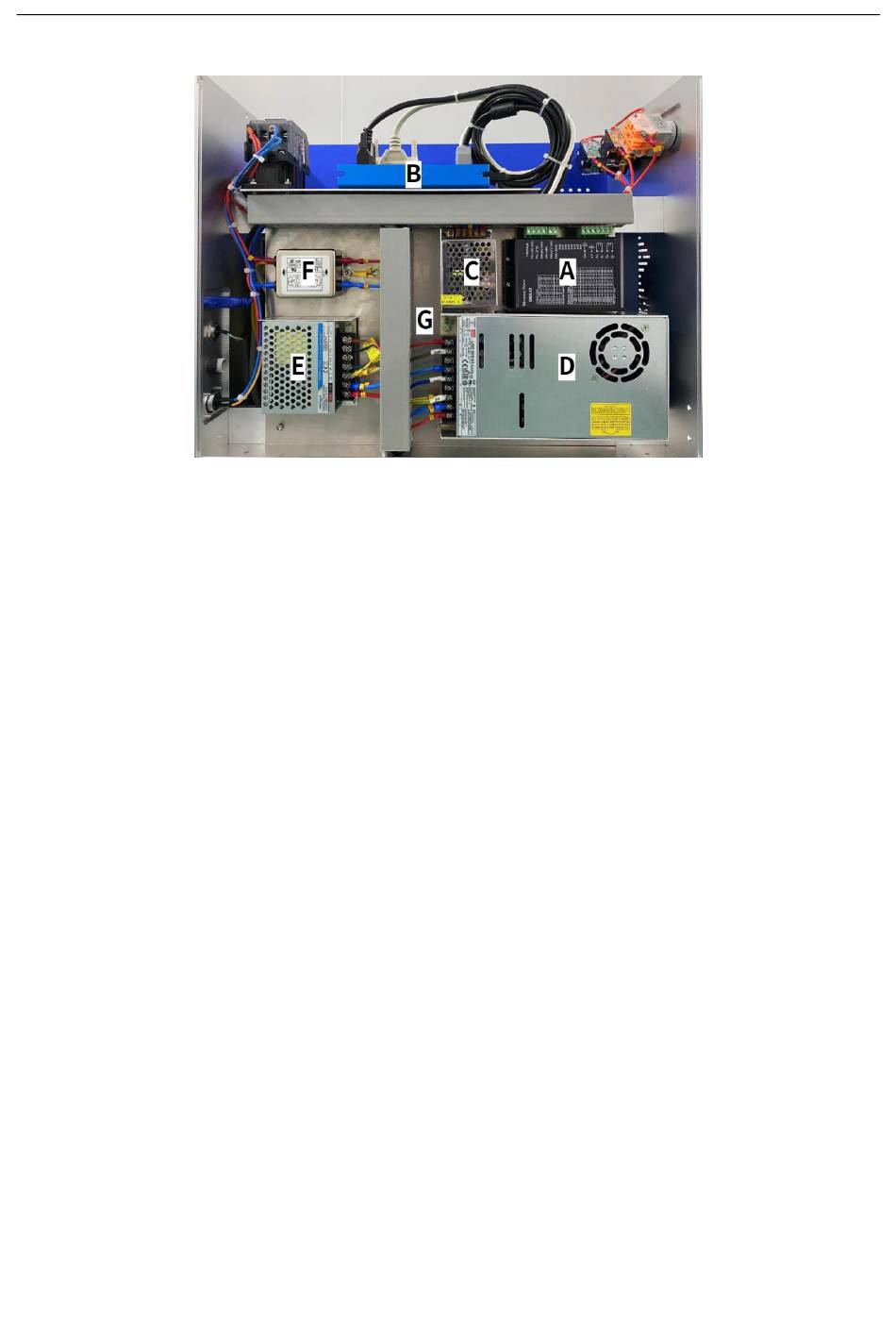

Tour principale
UN. Moteur pas à pas rotatif - Aide à contrôler le moteur pas à pas de l'axe rotatif attaché.
B. Carte mère - Fonctionne avec votre logiciel pour contrôler le laser.
C. Alimentation de la carte mère - Consomme 0,5 A pour convertir l'électricité standard en
alimentation 5 V, 3 A pour la carte mère.
D. Alimentation laser - Consommation de 6,8 A pour convertir l'électricité standard en 24 V,
14,6 A pour la source laser à fibre.
E. Alimentation du galvanomètre - Consomme 2,5 A pour convertir l'électricité standard en 15
V, 2 A pour la lentille galvo de balayage.
F. Filtre EMI - Protège les composants électroniques sensibles de la carte mère des
interférences de l'alimentation.
G. Source laser à fibre (boîtier intérieur) - Crée le faisceau laser et le transfère vers le chemin
de fibre optique jusqu'à la lentille de balayage.
