CONFIGURACIÓN DE UNA SALIDA GPIO
-
TRIGGER TYPE: determina la función que inicia un evento en esta salida GPIO y este parámetro también
determinará las opciones a configurar.
-
PRESET: inicia un evento cuando un preset establecido se selecciona. Los parámetros a configurar
son: OUTPUT TYPE y PRESET.
-
LEVEL: inicia un evento cuando el volumen de un canal supera un umbral definido. Los parámetros
a configurar son: OUTPUT TYPE, CHANNEL y LEVEL.
-
MUTE: inicia un evento cuando que copia el estado de mute del canal predefinido. Los parámetros
a configurar son: OUTPUT TYPE y CHANNEL.
-
OUTPUT TYPE: define el voltaje de señal en la salida cuando de haya desencadenado el evento. OUTPUT
HIGH LEVEL el voltaje de la salida será +5 V CC y OUTPUT LOW LEVEL el voltaje de salida será GND.
-
Opciones de configuración en función del valor de CONTROL TYPE:
-
PRESET: (sólo para CONTROL TYPE: PRESET) indica qué preset desencadenará el evento.
-
CHANNEL: (sólo para CONTROL TYPE: LEVEL y MUTE) indica qué canal desencadenará el evento.
Para el ajuste en MUTE si está silenciado el valor en la salida será el que se haya establecido en
OUTPUT TYPE, en caso contrario la salida será la opción no selecciona en OUTPUT TYPE.
-
LEVEL: (sólo para CONTROL TYPE: LEVEL) indica el nivel umbral que desencadenará el evento.

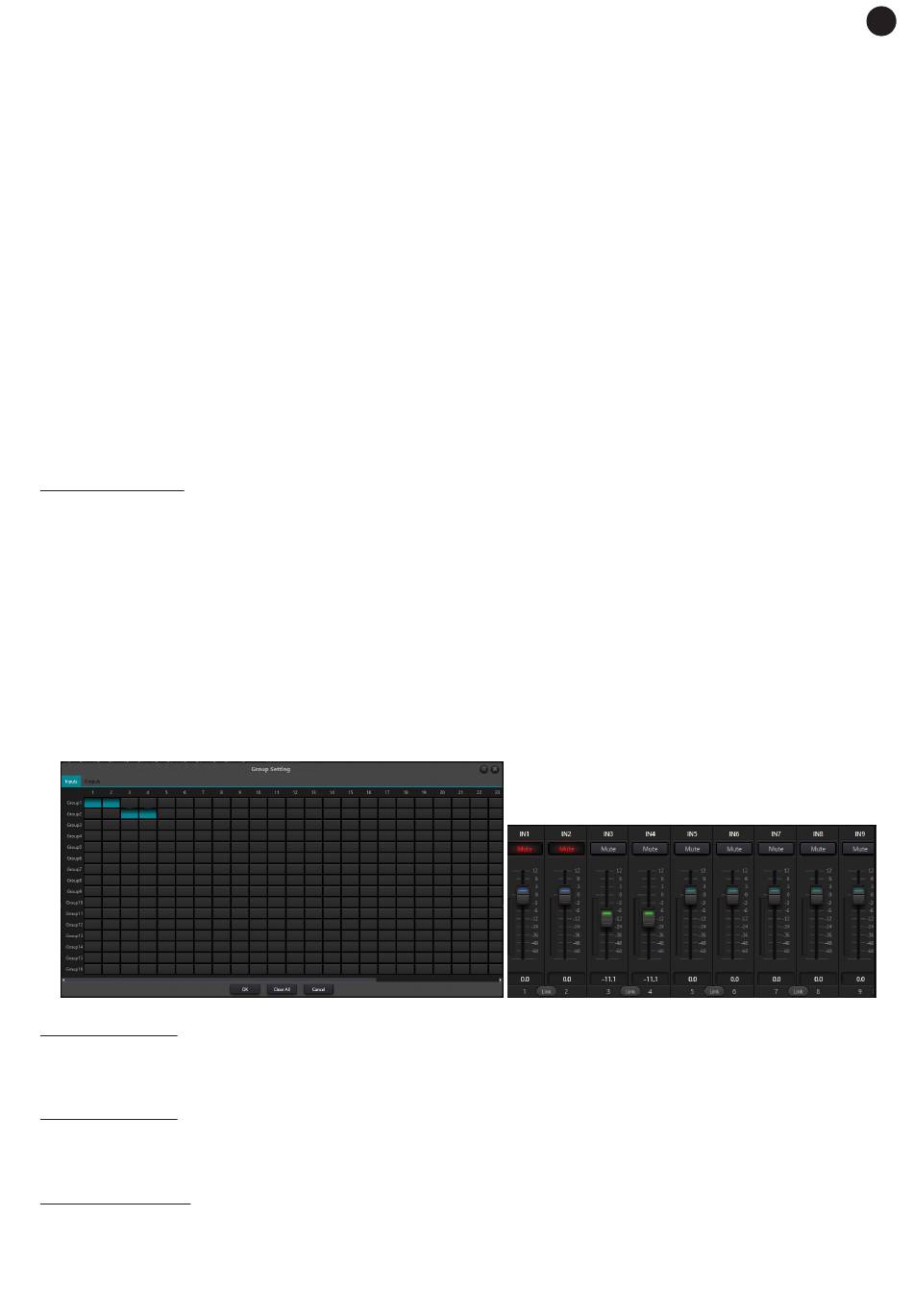

GROUP SETTING
Permite agrupar canales de entrada o de salida para poder modificar la ganancia y aplicar MUTE de forma
conjunta, el resto de parámetros serán independientes en cada canal. Los canales que pertenezcan al
mismo grupo tendrán el mismo color en el fader para facilitar su identificación. Para eliminar los todos los
grupos existentes pulse el botón CLEAR ALL (LIMPIAR TODO).
Este sistema permite hacer hasta 8 o 16 grupos de entradas y 8 o 16 de salidas en función de si la matriz
es de 8 o de 16 entradas y salidas (pestañas INPUTS y OUTPUTS de esta ventana). En la parte izquierda de
la ventana vemos los grupos y en la parte superior las entradas o salidas de la matriz. Para asignar varias
entradas a un mismo grupo deberá seleccionar las casillas debajo de la entrada/salida en una misma fila
de la tabla representada. En la imagen siguiente vemos como las entradas 1 y 2 están en el grupo 1 y las
entradas 3 y 4 están en el grupo 2.
Para guardar la configuración pulse OK o CANCEL para mantener la existente y no guardar cambios.
PRESET NAME**
Permite modificar el nombre de los presets para facilitar su utilización. Pulse OK para guardar el nuevo
nombre directamente en la matriz. Para más información consulte el apartado PRESETS.
PANEL SETTING
Esta opción abre un aplicación de personalización para configurar las opciones del panel de pared NMX-WP.
Para más información consulte el apartado PANELES DE PARED NMX-WP.
USER INTERFACE
Esta opción abre un aplicación de personalización para configurar las pantallas que se cargarán mediante
la APP en la tablet TAB-10-16. Para más información consulte el apartado TAB-10-16, TABLETS ANDROID
Y IPADS.
- 67 -
