BARRA DE MENÚ - SETTINGS (AJUSTES)

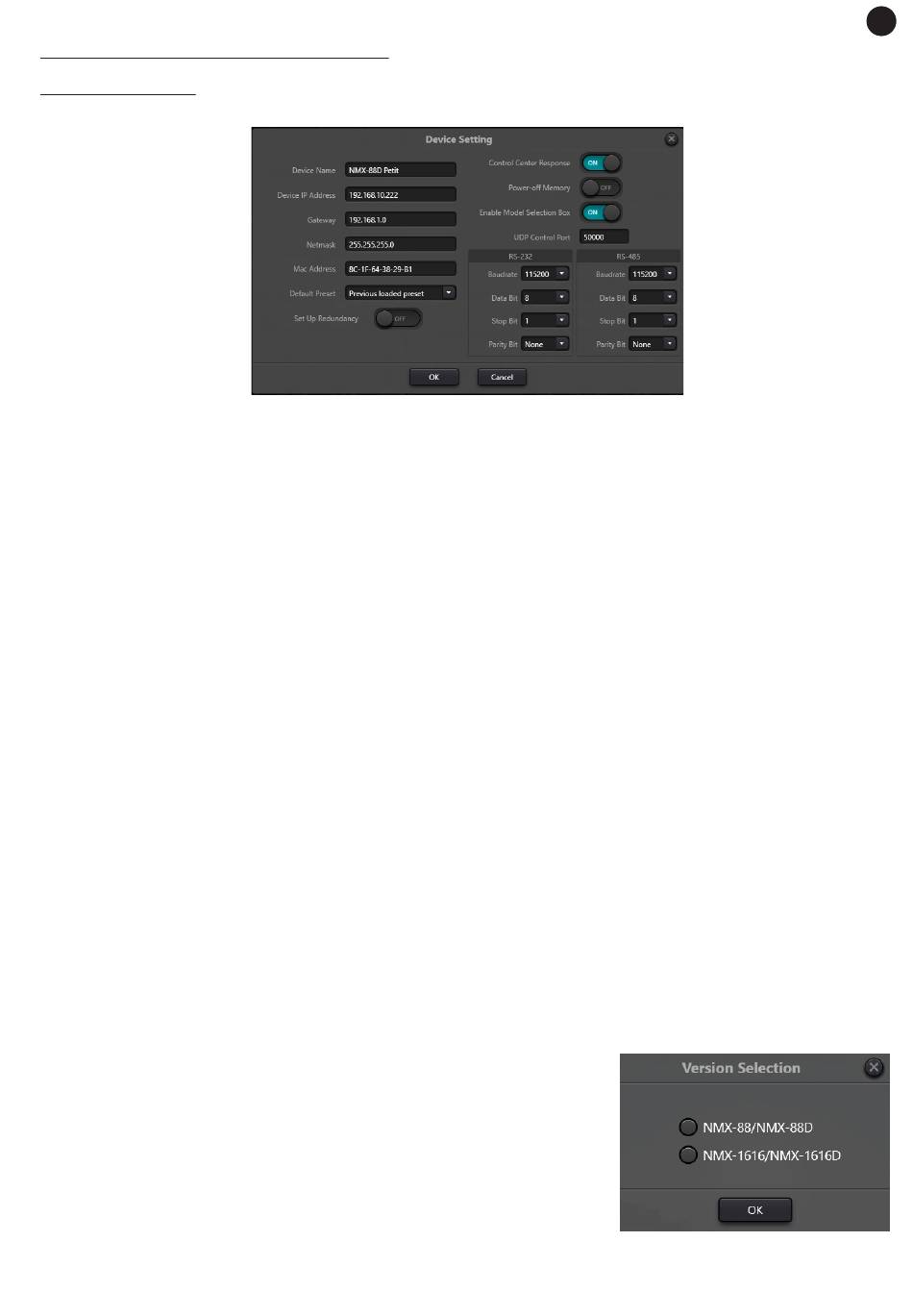

DEVICE SETTING**
Esta ventana proporciona información básica sobre la matriz.
-
DEVICE NAME: nombre de la matriz.
-
DEVICE IP ADDRESS: dirección IP de la matriz. Esta IP debe ser estática y la matriz no soporta HDCP
así que deberás asegurar que la IP configurada no está siendo utilizada por otro dispositivo en la red.
IMPORTANTE: no es la dirección IP de la tarjeta Dante (modelos NMX-0808D y NMX-1616D).
-
GATEWAY: puerta de enlace de la matriz.
-
NETMASK: máscara de red.
-
MAC ADDRESS: dirección MAC de la tarjeta de red de la matriz.
IMPORTANTE: no es la dirección MAC de la tarjeta Dante (modelos NMX-0808D y NMX-1616D).
-
DEFAULT PRESET: preset a cargar al encender la matriz. Este podrá ser uno de los definidos o el último
cargado antes de apagarse (PREVIOUS LOADED PRESET).
-
SET UP REDUNDANCY: para función mirroring. Esta función permite establecer una segunda matriz
(SLAVE) para tomar el control en caso de que falle la principal (MASTER). Para más información vaya al
apartado OTRAS HERRAMIENTAS - FUNCIÓN MIRRORING.
-
BACKUP DEVICE ID: (si se habilita SET UP REDUNDANCY) en la matriz principal (MASTER) habrá
que establecer la dirección IP de matriz secundaria (SLAVE) que tomará el control si esta falla.
-
CENTER CONTROL RESPONSE: deberá configurarse en ON cuando se quiera controlar de forma remota
a través de comandos con dispositivos que requieren respuestas de control. Si está OFF, la matriz no
responderá cuando reciba una instrucción.
-
POWER-OFF MEMORY: cuando se habilita (ON) permite guardar automáticamente cada cambio
que se realice aunque no lo haya guardado en ningún preset. Cuando vuelva a enceder la matriz se
cargará esta configuración en el software pero, debe tener en cuenta que esta configuración no está
almacenada en ningún preset por lo que si cargar en el software un preset, la configuración se perderá.
Al encender la matriz, el selector de presets indicarán el preset configurado como preset por defecto
aunque si esta opción está activada la configuraci´ñon que se muestre en pantalla no será la de este
hasta que lo seleccione manualmente.
Si la opción está deshabilitada (OFF) al encender de nuevo la matriz se carga el preset indicado como
preset por defecto con su configuración ignorando los cambios no guardados antes de apagar la matriz.
-
ENABLE MODEL SELECTION BOX: permite habilitar (ON)/deshabilitar
(OFF) la ventana de selección de dispositivo cada vez que se inicia el
software. (Imagen de la derecha)
-
UDP CONTROL PORT: puerto UDP para la comunicación remota
con el dispositivo.
-
RS-232, RS-485: parámetros para la conexión a través de
comunicación serie RS323 y RS485.
- 65 -
