2.- Pour les étapes suivantes, la caméra et la matrice doivent être allumées.

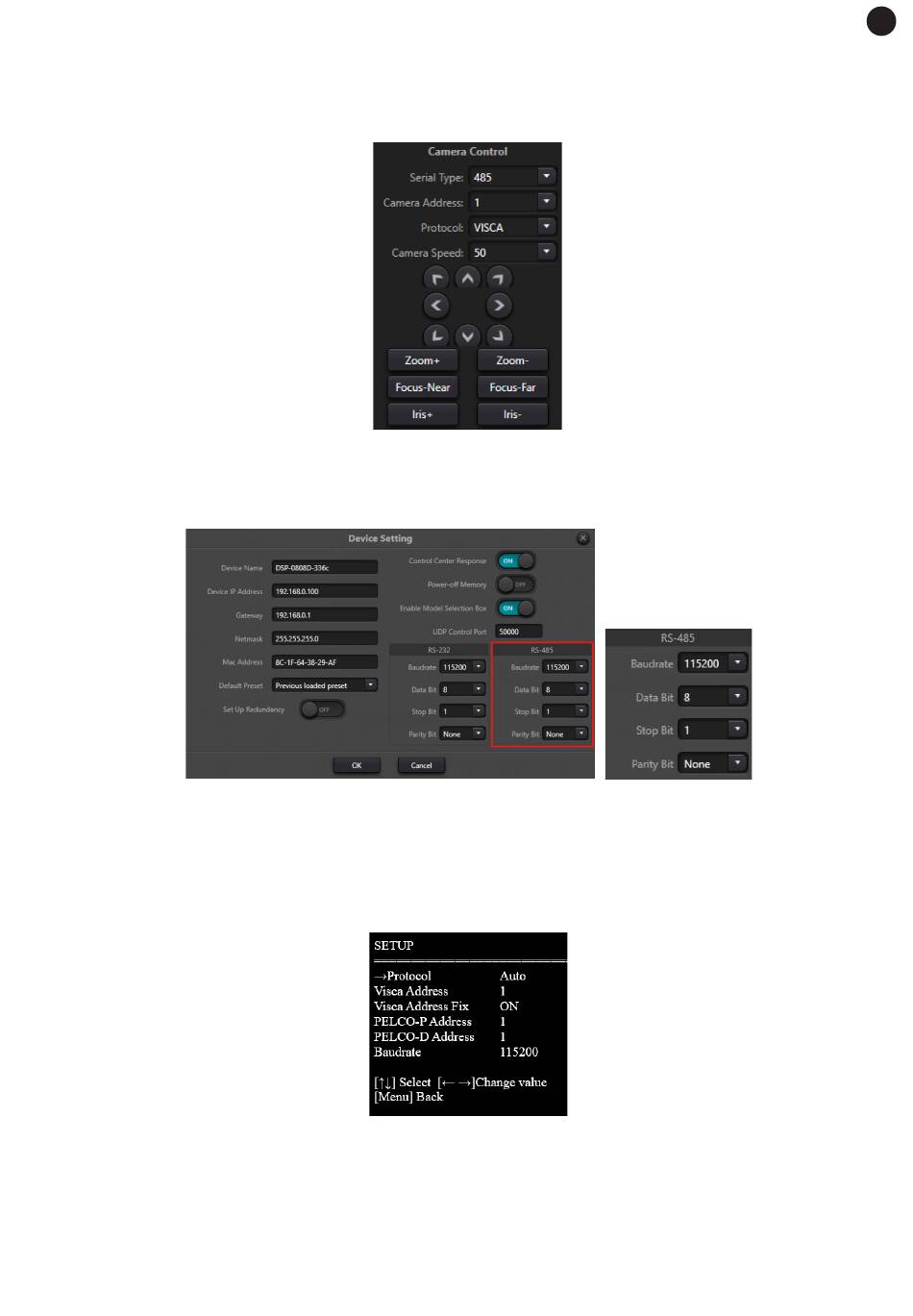

3.- Configurer la communication dans la matrice via le software :
- Dans l'onglet CAMERA et la section CAMERA CONTROL, indiquez le type de communication et le
protocole. Dans notre cas, il s'agit d'une communication série 485 et du protocole VISCA.
-
Configurer les paramètres du port de communication de la matrice, dans notre cas le port RS485.
Pour cela, allez dans le menu supérieur SETTING > DEVICE SETTING et vérifiez la configuration
de la section RS-485. Il doit correspondre à celui de l'appareil photo pour que les deux appareils
puissent communiquer.
4.- Configurez les paramètres du port de communication de la caméra. Connectez un moniteur à la caméra
et, via son menu, accédez aux paramètres (SETUP). Nous devons ici nous assurer que nous utilisons
les mêmes paramètres que ceux que nous avons déjà définis dans la configuration de la matrice. Dans
notre exemple, nous réglons la vitesse de transmission sur 115200 comme dans la matrice et nous
activons le protocole VISCA (VISCA ADDRESS FIX) : ON).
5.- Il est maintenant temps de configurer ce que nous voulons que la caméra fasse à partir de l'onglet
CAMERA du software.
- 139 -
FR
