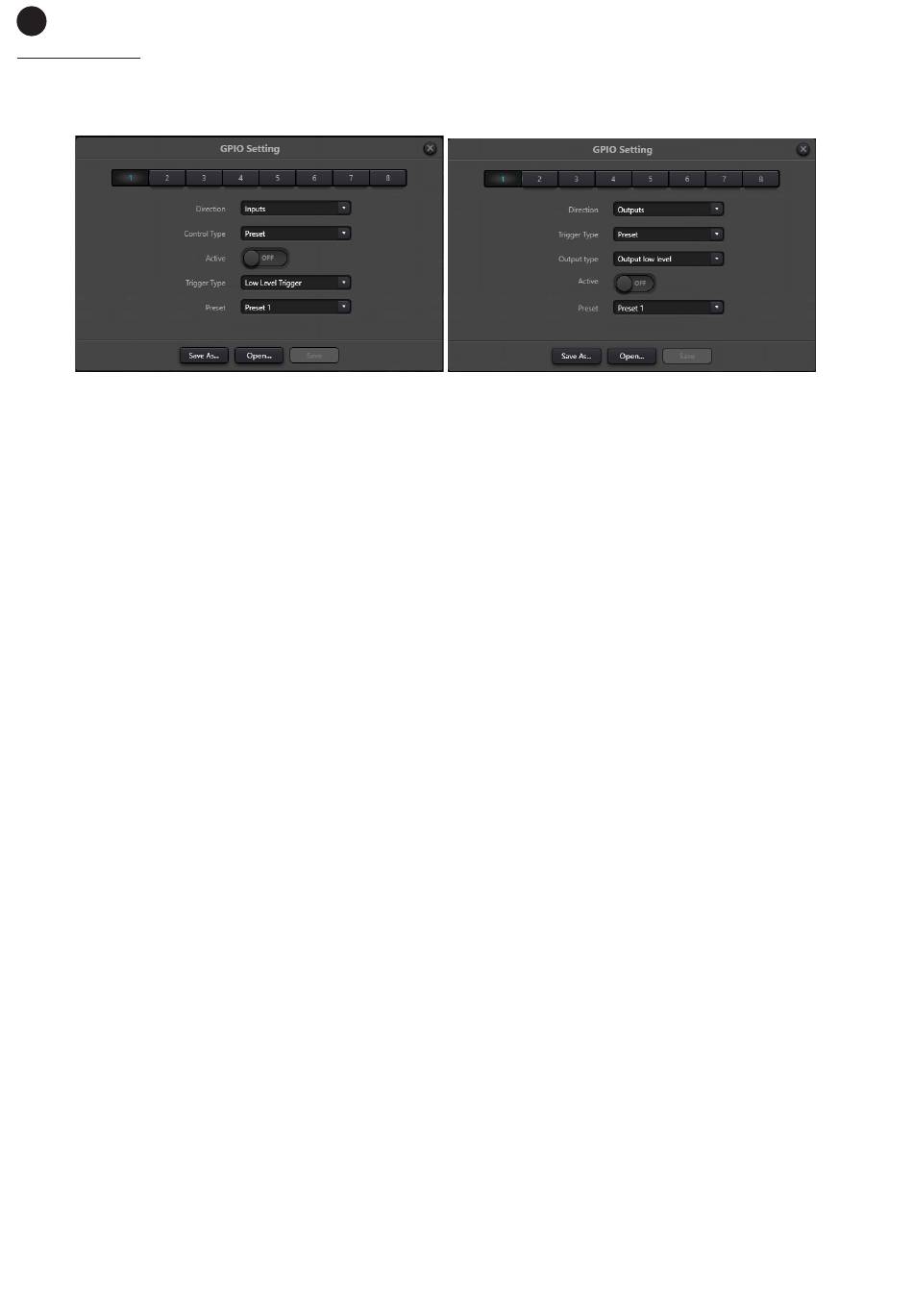

GPIO SETTING
Las entradas y salidas de propósito general o GPIO, se encuentran físicamente en el panel trasero de la
matriz y permiten realizar acciones en función de una acción disparadora. Cada matriz dispone de 8 GPIO
configurables en esta opción de menú.
En la parte superior podrá seleccionar la entrada/salida a configurar con los botones de selección 1-8 para,
a continuación, determinar en el campo DIRECTION esta actuará de entrada (INPUT) o de salida (OUTPUT).
A continuación, la opción ACTIVE nos permitirá activar o desactivar esta entrada/salida. En función de si se
configura como entrada o como salida el resto de opciones a configurar serán diferentes.
Una vez configuradas podrá guardar la configuración en un archivo SAVE AS (GUARDAR COMO) o guardarla
directamente en la matriz SAVE (GUARDAR). Los archivos de configuración guardados podrán cargarse en
la matriz pulsando el botón OPEN (ABRIR) que le permitirá seleccionar el archivo en su PC.
NOTA: si está realizando esta configuración Offline asegúrese de guardar la configuración en un archivo
antes de conectar la matriz o se perderá. Si es la primera vez que conecta la matriz, los ajustes de esta se
sobrescribirán con los que estén disponibles en el software en ese momento.
CONFIGURACIÓN DE UNA ENTRADA GPIO
-
CONTROL TYPE: determina la función que controlará o será controlada por esta entrada GPIO y este
parámetro también determinará las opciones a configurar.
-
PRESET: activa un preset definido cuando sucede el evento desencadenante. Los parámetros a
configurar son: TRIGGER TYPE y PRESET.
-
ROUTE: enruta una señal de entrada X a una salida Y cuando sucede el evento desencadenante.
Los parámetros a configurar son: TRIGGER TYPE, INPUT y OUTPUT.
-
GAIN: modifica el parámetro de ganancia en un canal cuando sucede el evento desencadenante.
Los parámetros a configurar son: TRIGGER TYPE, CHANNEL y STEP.
-
MUTE/UNMUTE: silenciará el audio cuando sucede el evento desencadenante y desactivará el
silencio cuando deje de producirse el evento desencadenante. Los parámetros a configurar son:
TRIGGER TYPE y CHANNEL.
-
COMMAND: enviará un comando hexadecimal a través de RS232 cuando sucede el evento
desencadenante. Los parámetros a configurar son: TRIGGER TYPE y COMMAND.
-
ANALOG TO DIGITAL GAIN: controlará la ganancia de un canal mediante un potenciómetro conectado
a dicha entrada. Los parámetros a configurar son: CHANNEL.
-
Opciones de configuración en función del valor de CONTROL TYPE:
-
TRIGGER TYPE: (para todas las opciones de CONTROL TYPE excepto ANALOG TO DIGITAL GAIN)
define el voltaje de señal que desencadenará el evento. HIGH LEVEL TRIGGER el voltaje estará por
encima del umbral y LOW LEVEL TRIGGER por debajo del umbral.
-
PRESET: (sólo para CONTROL TYPE: PRESET) define el preset al que afectará por el evento.
-
INPUT & OUTPUT: (sólo para CONTROL TYPE: ROUTE) selecciona los canales de entrada y salida
que se enrutarán.
-
CHANNEL: (sólo para CONTROL TYPE: GAIN, MUTE/UNMUTE y ANALOG TO DIGITAL GAIN)
selecciona la entrada, salida o canal del sistema al que afectará el evento.
-
STEP: (sólo para CONTROL TYPE: GAIN) define el incremento/decremento de la ganancia en dBs.
-
COMMAND: (sólo para CONTROL TYPE: COMMAND) cadena hexadecimal a enviar a través de
RS232.
- 66 -
