GPIO SETTING
Les entrées et sorties à usage général, ou GPIO, sont physiquement situées sur le panneau arrière de la
matrice et permettent d'effectuer des actions sur la base d'un déclenchement. Chaque matrice dispose de
8 GPIO configurables dans cette option de menu.

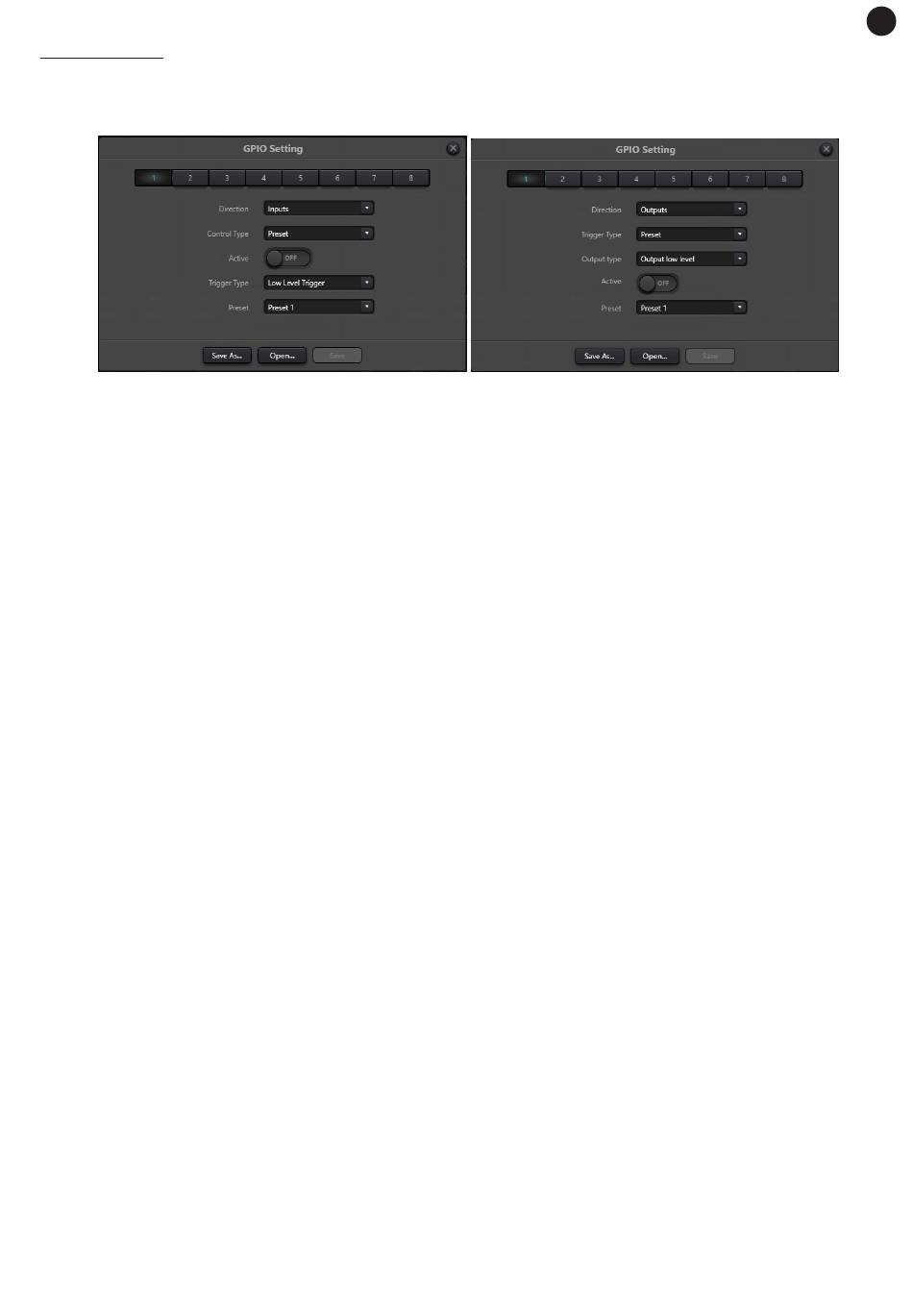

En haut vous pouvez sélectionner l'entrée/sortie à configurer à l'aide des boutons de sélection 1-8, puis
déterminer dans le champ DIRECTION si elle doit agir en tant qu'entrée (INPUT) ou en tant que sortie
(OUTPUT). Ensuite, l'option ACTIVE permet d'activer ou de désactiver cette entrée/sortie. Selon qu'il est
configuré comme entrée ou comme sortie, le reste des options à configurer sera différent.
Une fois configurées, vous pourrez enregistrer la configuration dans un fichier avec SAVE AS (ENREGISTRER
SOUS) ou l'enregistrer directement dans la matrice avec SAVE (ENREGISTRER). Les fichiers de configuration
enregistrés peuvent être chargés dans la matrice en appuyant sur le bouton OPEN (OUVRIR), qui vous
permettra de sélectionner le fichier sur votre PC.
N.B. : si vous effectuez cette configuration hors ligne, veillez à sauvegarder la configuration dans un fichier
avant de connecter la matrice, sinon elle sera perdue. Si vous connectez la matrice pour la première fois, les
paramètres de la matrice seront remplacés par les paramètres disponibles dans le software à ce moment-là.
CONFIGURATION D'UNE ENTRÉE GPIO
-
CONTROL TYPE : détermine la fonction qui contrôlera ou sera contrôlée par cette entrée GPIO et ce
paramètre déterminera également les options à configurer.
-
PRESET : active une présélection définie lorsque l'événement déclencheur se produit. Les paramètres
à configurer sont les suivants : TRIGGER TYPE et PRESET.
-
ROUTE : achemine un signal d'entrée X vers une sortie Y lorsque l'événement déclencheur se produit.
Les paramètres à configurer sont les suivants : TRIGGER TYPE, INPUT et OUTPUT.
-
GAIN : modifie le paramètre de gain sur un canal lorsque l'événement déclencheur se produit. Les
paramètres à configurer sont les suivants : TRIGGER TYPE, CHANNEL et STEP.
-
MUTE/UNMUTE : coupe le son lorsque l'événement déclencheur se produit et le rétablit lorsque
l'événement déclencheur ne se produit plus. Les paramètres à configurer sont les suivants : TRIGGER
TYPE et CHANNEL.
-
COMMAND : envoie une commande hexadécimale via RS232 lorsque l'événement déclencheur se
produit. Les paramètres à configurer sont les suivants : TRIGGER TYPE et COMMAND.
-
ANALOG TO DIGITAL GAIN : contrôle le gain d'un canal au moyen d'un potentiomètre connecté à
cette entrée. Les paramètres à configurer sont les suivants : CHANNEL.
-
Options de configuration en fonction de la valeur de CONTROL TYPE :
-
TRIGGER TYPE : (pour toutes les options CONTROL TYPE sauf ANALOG TO DIGITAL GAIN) définit
la tension du signal qui déclenchera l'événement. HIGH LEVEL TRIGGER signifie que la tension sera
au-dessus du seuil, et LOW LEVEL TRIGGER qu'elle sera en dessous du seuil.
-
PRESET : (uniquement pour CONTROL TYPE : PRESET) définit la présélection qui sera affectée par
l'événement.
-
INPUT & OUTPUT : (uniquement pour CONTROL TYPE : ROUTE) sélectionne les canaux d'entrée et
de sortie à acheminer.
-
CHANNEL : (uniquement pour CONTROL TYPE : GAIN, MUTE/UNMUTE et ANALOG TO DIGITAL
GAIN) sélectionne l'entrée, la sortie ou le canal du système qui sera affecté par l'événement.
-
STEP : (uniquement pour CONTROL TYPE : GAIN) définit l'augmentation/diminution du gain en dBs.
-
COMMAND : (uniquement pour CONTROL TYPE : COMMAND) chaîne hexadécimale à envoyer via
RS232.
