BARRE DE MENU - SETTINGS (PARAMÈTRES)

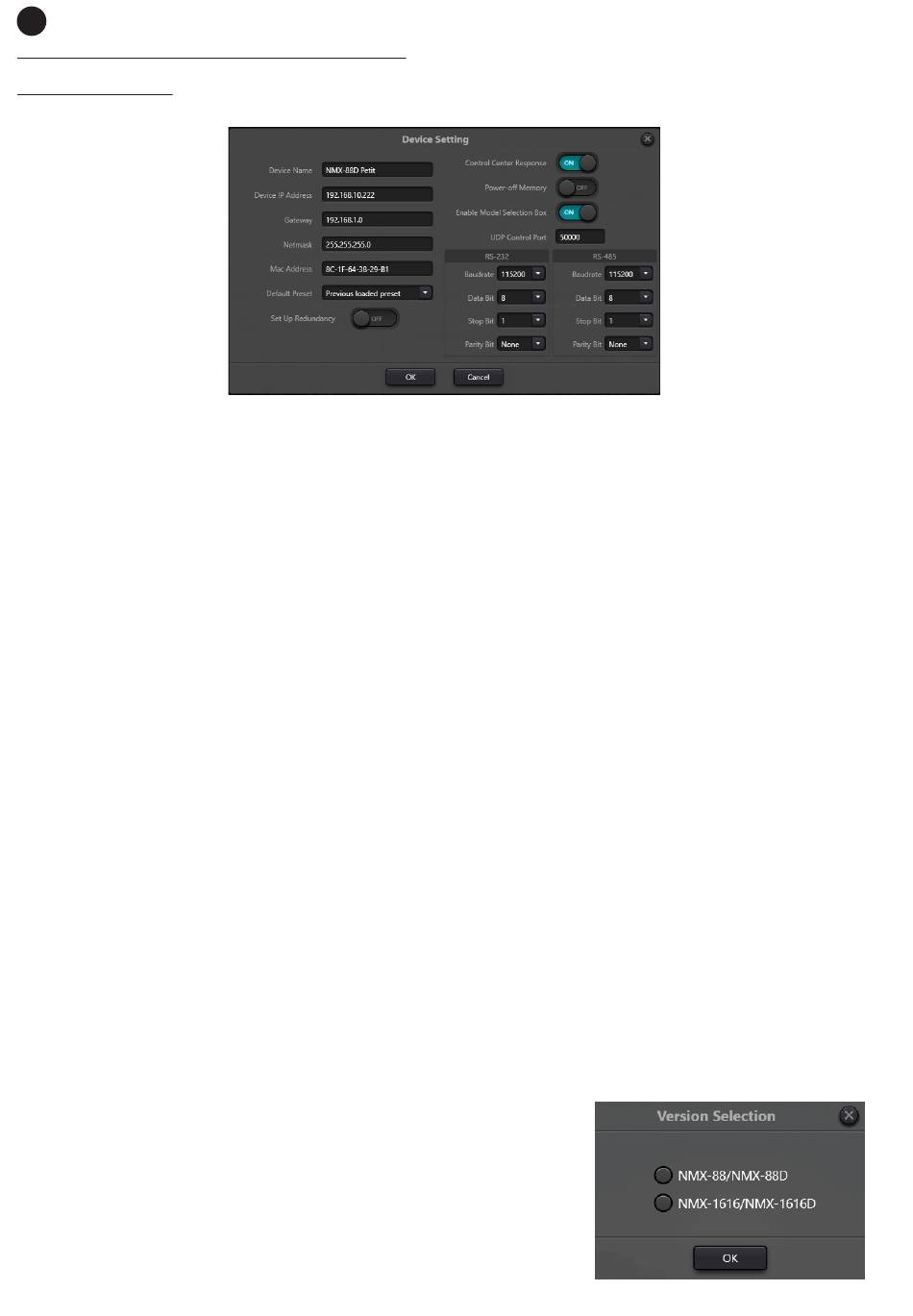

DEVICE SETTING**
Cette fenêtre fournit des informations de base sur la matrice.
-
DEVICE NAME : nom de la matrice.
-
DEVICE IP ADDRESS : Adresse IP de la matrice. Cette IP doit être statique et la matrice ne prend pas
en charge le HDCP. Vous devez donc vous assurer que l'IP configurée n'est pas utilisée par un autre
appareil sur le réseau.
IMPORTANT : il ne s'agit pas de l'adresse IP de la carte Dante (modèles NMX-0808D et NMX-1616D).
-
GATEWAY : porte de la matrice.
-
NETMASK : masque de réseau.
-
MAC ADDRESS : adresse MAC de la carte réseau dans la matrice.
IMPORTANT : il ne s'agit pas de l'adresse MAC de la carte Dante (modèles NMX-0808D et NMX-1616D).
-
DEFAULT PRESET : préréglage chargé à la mise sous tension de la matrice. Il peut s'agir de l'un des
préréglages définis ou du dernier préréglage chargé avant l'arrêt (PREVIOUS LOADED PRESET).
-
SET UP REDUNDANCY : pour la fonction miroir. Cette fonction permet de configurer une deuxième
matrice (SLAVE) qui prendra le relais en cas de défaillance de la matrice principale (MASTER). Pour plus
d'informations AUTRES OUTILS - FONCTION DE MIRRORAGE.
-
BACKUP DEVICE ID : (si SET UP REDUNDANCY est activé) dans la matrice principale (MASTER),
il faudra définir l'adresse IP de la matrice secondaire (SLAVE) qui prendra le contrôle en cas de
défaillance de celle-ci.
- CENTER LA RÉPONSE DE CONTRÔLE : doit être réglé sur ON lorsque vous voulez contrôler à distance
par des commandes des appareils qui nécessitent des réponses de contrôle. Si elle est sur OFF, la
matrice ne répondra pas lorsqu'elle recevra une instruction.
-
POWER-OFF MEMORY : lorsqu'elle est activée (ON), cette fonction permet d'enregistrer
automatiquement toutes les modifications effectuées, même si elles n'ont pas été sauvegardées
dans un préréglage. Lorsque vous rallumez la matrice, cette configuration est chargée dans le
software, mais vous devez savoir que cette configuration n'est pas stockée dans un préréglage,
de sorte que si vous chargez un préréglage dans le software, la configuration sera perdue.
Lorsque la matrice est allumée, le sélecteur de préréglages indique le préréglage défini comme préréglage
par défaut, bien que si cette option est activée, la configuration affichée à l'écran ne sera pas le préréglage
par défaut tant qu'elle n'aura pas été sélectionnée manuellement.
Si l'option est désactivée (OFF), lorsque la matrice est rallumée, le préréglage indiqué comme préréglage
par défaut est chargé avec sa configuration, en ignorant les
changements non sauvegardés avant l'extinction de la matrice.
-
ENABLE MODEL SELECTION BOX : permet d'activer (ON)/désactiver
(OFF) la fenêtre de sélection de l'appareil à chaque démarrage du
software. (Image à droite)
-
PORT DE CONTRÔLE UDP : Port UDP pour la communication à
distance avec l'appareil.
-
RS-232, RS-485 : paramètres pour la connexion via la communication
série RS323 et RS485.
