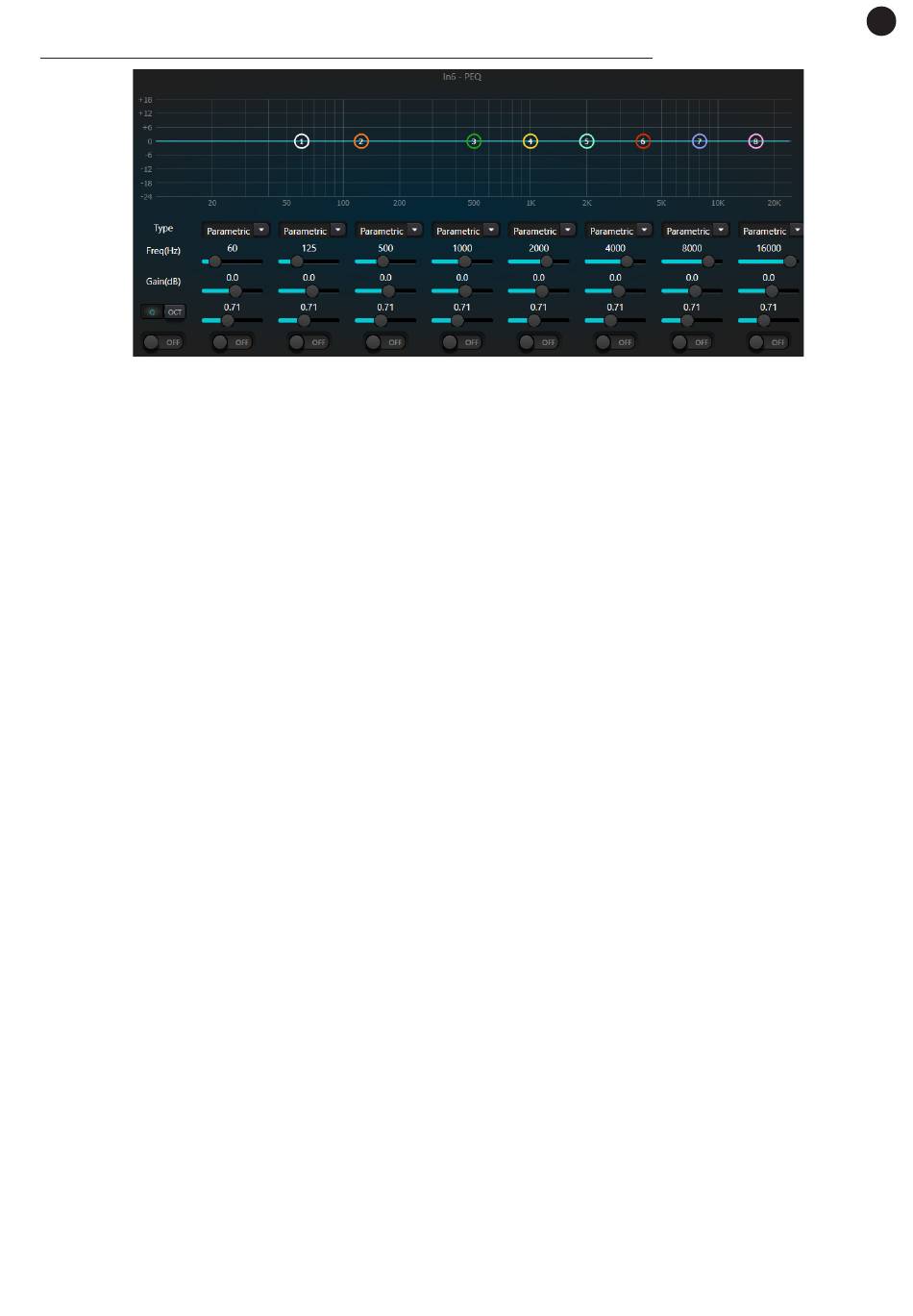

MÓDULO DSP - PEQ - PARAMETRIC EQ (EQUALIZAÇÃO PARAMÉTRICA)
É um filtro regulável utilizado para dar forma ao conteúdo de frequência de um sinal. O equalizadores de
parâmetros permite controlar várias bandas de frequência. Embora seja mais complexo do que outros tipos
de equalizadores, um EQ Paramétrico proporciona precisão cirúrgica e uma regulação minuciosa.
Os parâmetros são:
-
TYPE: o equalizador PARAMETRIC é o predefinido. Para aplicar um filtro de outro tipo deve ativar o
filtro (ON) e selecionar no menu pendente os diferentes filtros disponíveis: PARAMETRIC, LOWSHELF,
HIGHSHELF, LOW PASS e HIGH PASS.
-
HIGH/LOW PASS: são filtros de passagem nos quais a frequência do filtro é denominada frequência
de corte. Um filtro de passagem permite que as frequências situadas num lado da frequência de
corte passem completamente o filtro, enquanto as frequências situadas no outro lado da frequência
de corte são atenuadas. Um filtro de passa-alto (HIGH) permite a passagem das frequências acima
da frequência de corte e filtra as frequências abaixo da frequência de corte, enquanto um filtro de
passa-baixo (LOW) permite a passagem das frequências abaixo da frequência de corte e filtra as
frequências acima da frequência de corte .
-
HIGH/LOW SHELF: Filtro de altos (HIGH) deste tipo faz com que o ganho aumente ou atenue as
frequências acima da frequência definida. Enquanto um filtro de baixos (LOW) faz com que o ganho
aumente ou atenue as frequências abaixo da frequência definida. A frequência definida não é a
frequência de corte de 3dB, mas antes o centro da margem de descida ou da margem de subida do
filtro. O fator Q afeta o pico e tem uma relação matemática com o pico.
-
FREQ (Hz): frequência central.
-
GAIN (dB): elevação ou atenuação do ganho na frequência central definida.
-
Q: fator de qualidade do filtro. Quanto maior é este valor, menor é o intervalo de frequências que afeta.
Ou seja, a largura de banda à volta desta frequência que é afetada.
Quando o filtro é um filtro PARAMETRIC, o valor Q refere-se à largura da curva de
resposta de frequência em forma de campainha em ambos os lados da frequência central.
Quando o filtro é um filtro HIGH/LOW SHELF ou HIGH/LOW PASS, se Q>0,707, há picos nas respostas
do filtro. Se Q<0,707, o pendente será mais plano e o roll-off será produzido antes.
-
OCT: altera as unidades de valor Q para oitavas. Quando se trata de conteúdo musical, medir a largura
de banda em termos de oitavas pode proporcionar resultados mais musicais. Uma regulação de oitava
mais ampla torna o conteúdo mais natural e musical, em regulações curtas permite identificar quais as
notas musicais que estão a ser afetadas de acordo com o que foi definido pela frequência central.
-
ON/OFF: ativa ou desativa os filtros. O primeiro controlo da esquerda ativa/desativa todos os filtros a
nível global e os restantes atuam em cada filtro individualmente. Se estiver OFF (desativado), o sinal não
será processado pelo filtro.
NOTA: o controlo ON/OFF que aplica a todos os filtros deve estar em ON para o módulo ter efeito sobre
o sinal. Quando está ON, a parte inferior da curva do gráfico fica azul.
- 197 -
PT
