CONFIGURAÇÃO DE UMA SAÍDA GPIO
-
TRIGGER TYPE: determina a função que inicia um evento nesta saída GPIO e este parâmetro também
determina as opções a configurar.
-
PRESET: inicia um evento quando é selecionado um preset estabelecido. Os parâmetros a configurar
são: OUTPUT TYPE e PRESET.
-
LEVEL: inicia um evento quando o volume de um canal excede um limite definido. Os parâmetros a
configurar são: OUTPUT TYPE, CHANNEL e LEVEL.
-
MUTE: inicia um evento quando copia o estado de mute do canal predefinido. Os parâmetros a
configurar são: OUTPUT TYPE e CHANNEL.
-
OUTPUT TYPE: define a voltagem de sinal na saída quando for desencadeado o evento. OUTPUT HIGH
LEVEL a voltagem da saída será +5 V CC e OUTPUT LOW LEVEL a voltagem de saída será GND.
-
Opções de configuração em função do valor de CONTROL TYPE:
-
PRESET: (só para CONTROL TYPE: PRESET) indica qual o preset que irá desencadear o evento.
-
CHANNEL: (só para CONTROL TYPE: LEVEL e MUTE) indica qual o canal que irá desencadear o evento.
Para a definição em MUTE se estiver silenciado o valor na saída será o que tiver sido determinado em
OUTPUT TYPE, caso contrário a saída será a opção não selecionada em OUTPUT TYPE.
-
LEVEL: (só para CONTROL TYPE: LEVEL) indica o nível limite que irá desencadear o evento.

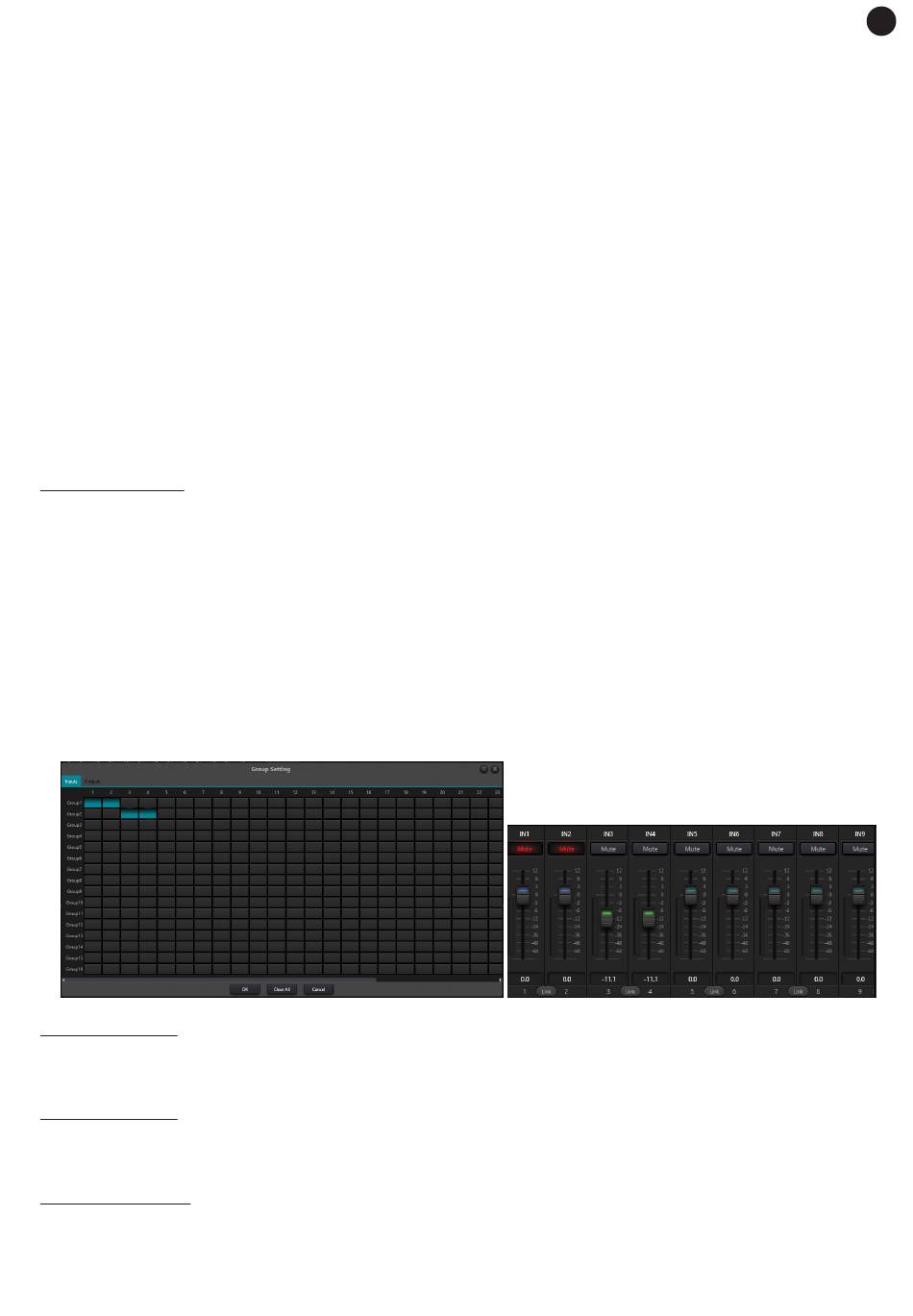

GROUP SETTING
Permite agrupar canais de entrada ou de saída para poder alterar o ganho e aplicar MUTE de forma conjunta,
sendo os restantes parâmetros independentes em cada canal. Os canais que pertençam ao mesmo grupo
terão a mesma cor no fader para facilitar a sua identificação. Para eliminar todos os grupos existentes
pressione o botão CLEAR ALL (LIMPAR TUDO).
Este sistema permite criar até 8 ou 16 grupos de entradas e 8 ou 16 de saídas dependendo da matriz ser
de 8 ou de 16 entradas e saídas (separadores INPUTS e OUTPUTS desta janela). Na parte esquerda da
janela pode ver os grupos e na parte superior as entradas ou saídas da matriz. Para atribuir várias entradas
a um mesmo grupo deve selecionar os quadrados por baixo da entrada/saída numa mesma fila da tabela
representada. Na imagem seguinte vemos como as entradas 1 e 2 estão no grupo 1 e as entradas 3 e 4
estão no grupo 2.
Para guardar a configuração pressione OK ou CANCEL para manter a existente e não guardar alterações.
PRESET NAME**
Permite alterar o nome dos presets para facilitar a sua utilização. Pressione OK para guardar o novo nome
diretamente na matriz. Para mais informação, consulte a secção PRESETS.
PANEL SETTING
Esta opção abre uma aplicação de personalização para configurar as opções do painel de parede NMX-WP.
Para mais informação, consulte a secção PAINÉIS DE PAREDE NMX-WP.
USER INTERFACE
Esta opção abre uma aplicação de personalização para configurar os ecrã que serão carregados através
da APP no tablet TAB-10-16. Para mais informação, consulte a secção TAB-10-16, TABLETS ANDROID E
IPADS.
- 173 -
PT
