CONFIGURATION PAS À PAS
Cette section explique les étapes à suivre pour préparer l'équipement au contrôle par PC.
1.- Téléchargez et installez le software PC.
Section TÉLÉCHARGEMENT ET INSTALLATION DU SOFTWARE > SOFTWARE POUR PC.
2.- Si vous disposez d'écrans TAB-10-16, de tablettes ou d'iPads dans votre installation, téléchargez et
installez le software sur chacun d'entre eux.
-
TAB-10-16 ou tablette : section TÉLÉCHARGER ET INSTALLER LE SOFTWARE > APP POUR
TAB-10-16 OU TABLETTES ANDROID.
iPad: section TÉLÉCHARGER ET INSTALLER UN SOFTWARE > APP POUR APPAREILS IPAD.
-
3.- Depuis votre PC, effectuez la configuration du réseau appareil par appareil et renommez chaque appareil.
Tout d'abord, vous devrez configurer la ou les matrices du système, puis le reste des équipements de
l'installation.
Section SOFTWARE PC > PARAMÈTRES RÉSEAU.
4.- Renommez les entrées et les sorties de chacune des matrices NMX pour faciliter leur identification.
Section SOFTWARE PC > SECTIONS PRINCIPALES > CANAUX.
5.- Configurer la matrice d'acheminement des entrées et des sorties.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > ONGLET MATRIX (MATRICE).
6.- Ajoutez à chaque entrée et à chaque sortie les modules DSP que vous souhaitez utiliser et configurez
leurs paramètres.
N.B. : prendre en compte l'état des ressources du système.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > MODULES DSP POUR ENTRÉES/
SORTIES.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > ONGLET INPUTS.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > ONGLET OUTPUTS.
7.- Ajouter et configurer des modules DSP au système.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > ONGLET AUTOMIXER.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > ONGLET OUTPUTS.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > ONGLET OUTPUTS.
8.- Configurez les préréglages, enregistrez une copie de chaque préréglage sur votre PC et renommez les
préréglages dans la matrice.
Section SOFTWARE POUR PC > SECTIONS PRINCIPALES > PRÉRÉGLAGES.
9.- Configurez les actions du panneau mural NMX-WP, enregistrez une copie sur votre PC et téléchargez-la
sur le panneau.
Section SOFTWARE POUR PC > PANNEAUX MURAUX NMX-WP.
10.- Configurez les pages d'affichage du TAB-10-16, sauvegardez une copie sur votre PC et chargez-la sur
l'écran.
Section SOFTWARE POUR PC > TAB-10-16, TABLETTES ANDROID ET IPADS.
CONFIGURATION DE RÉSEAU
1.- Connectez la matrice et un PC via un commutateur ou un routeur.

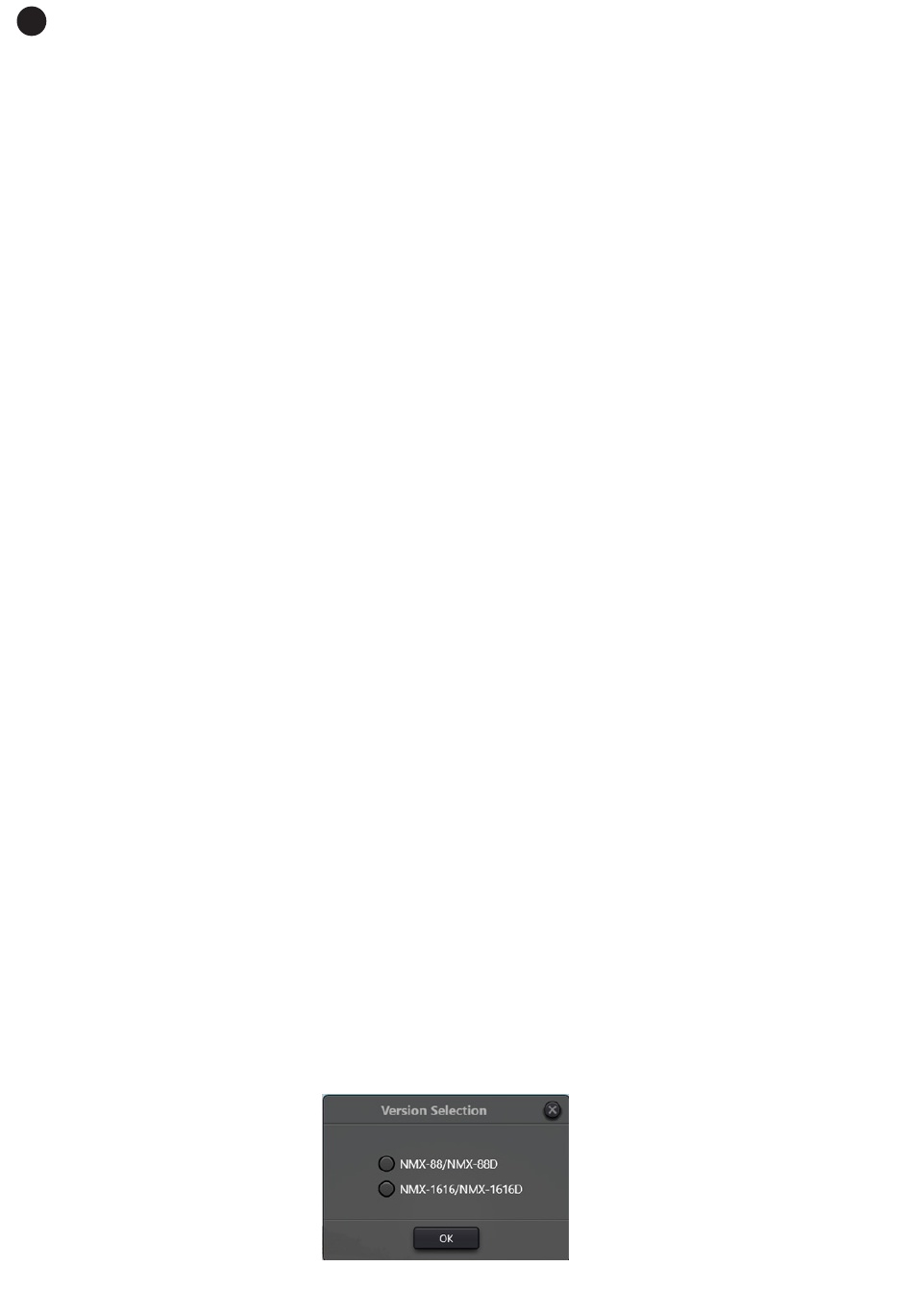

2.- Double-cliquez sur l'icône de l'application pour démarrer le programme et sélectionnez le modèle de
matrice que vous souhaitez configurer. Cette sélection chargera le panneau de configuration approprié
pour la matrice spécifiée et liera ensuite la matrice à ce panneau. Si vous avez d'autres matrices, vous
pouvez les ajouter ultérieurement.
N.B. : la première fois que vous démarrez le programme, cela peut prendre quelques secondes.
3.- Le programme affiche alors l'écran principal.
- 110 -
