CONFIGURATION D'UNE SORTIE GPIO
-
TRIGGER TYPE : détermine la fonction qui déclenche un événement sur cette sortie GPIO et ce paramètre
détermine également les options à configurer.
-
PRESET : déclenche un événement lorsqu'une présélection est sélectionnée. Les paramètres à
configurer sont les suivants : OUTPUT TYPE et PRESET.
-
LEVEL : déclenche un événement lorsque le volume d'un canal dépasse un seuil défini. Les paramètres
à configurer sont les suivants : OUTPUT TYPE, CHANNEL et LEVEL.
-
MUTE : déclenche un événement lors de la copie de l'état muet du canal préréglé. Les paramètres à
configurer sont les suivants : OUTPUT TYPE et CHANNEL.
-
OUTPUT TYPE : définit la tension du signal à la sortie lorsque l'événement est déclenché. OUTPUT HIGH
LEVEL signifie que la tension de sortie sera de +5 V CC, et OUTPUT LOW LEVEL que la tension de sortie
sera GND.
-
Options de configuration en fonction de la valeur de CONTROL TYPE:
-
PRESET : (uniquement pour CONTROL TYPE : PRESET) indique la présélection qui déclenchera
l'événement.
-
CHANNEL : (uniquement pour CONTROL TYPE : LEVEL et MUTE) indique quel canal déclenchera
l'événement. Pour le réglage MUTE, si le son est coupé, la sortie sera la valeur définie dans OUTPUT
TYPE, sinon la sortie sera l'option non sélectionnée dans OUTPUT TYPE.
-
LEVEL : (uniquement pour CONTROL TYPE : LEVEL) indique le niveau de seuil qui déclenchera
l'événement.
GROUP SETTING
Il permet de grouper des canaux d'entrée ou de sortie pour pouvoir modifier le gain et appliquer le MUTE
ensemble, le reste des paramètres étant indépendant pour chaque canal. Les canaux appartenant à un
même groupe doivent avoir la même couleur sur le fader pour faciliter leur identification. Pour supprimer
tous les groupes existants, appuyez sur le bouton CLEAR ALL (EFFACER TOUT).
Ce système permet d'avoir jusqu'à 8 ou 16 groupes d'entrées et 8 ou 16 groupes de sorties selon que la
matrice possède 8 ou 16 entrées et sorties (onglets INPUTS et OUTPUTS de cette fenêtre). Dans la partie
gauche de la fenêtre, nous voyons les groupes et dans la partie supérieure, les entrées ou les sorties de
la matrice. Pour affecter plusieurs entrées au même groupe, vous devez cocher les cases situées sous

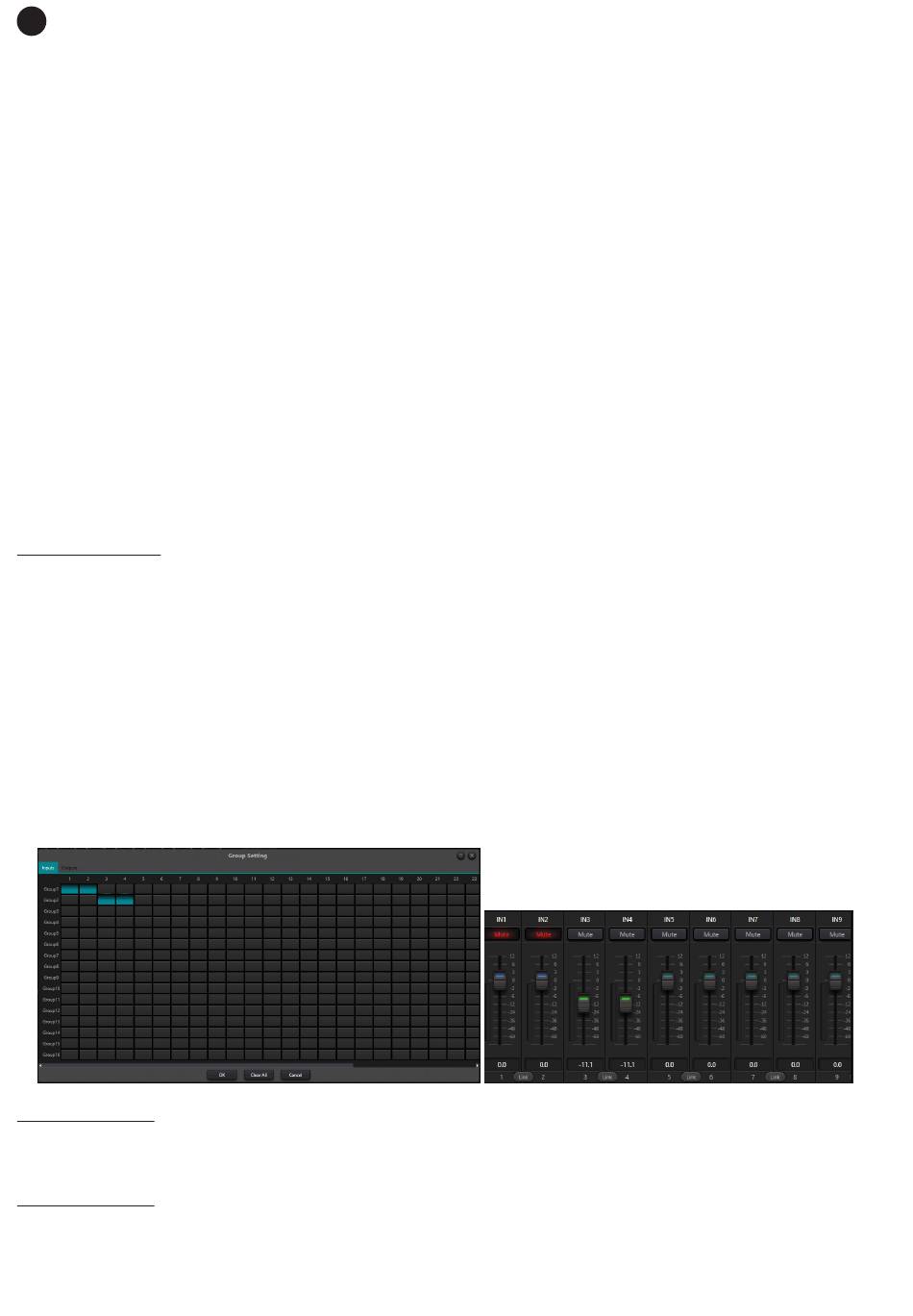

l'entrée/la sortie dans la même ligne du tableau affiché. L'image ci-dessous montre que les entrées 1 et 2
sont dans le groupe 1 et les entrées 3 et 4 dans le groupe 2.
Pour enregistrer la configuration, appuyez sur OK, ou sur CANCEL pour conserver l'existante sans enregistrer
les modifications.
PRESET NAME**
Les préréglages peuvent être renommés pour faciliter leur utilisation. Appuyez sur OK pour enregistrer le
nouveau nom directement dans la matrice. Pour plus d'informations voir la section PRESETS.
PANEL SETTING
Cette option ouvre une application de personnalisation permettant de configurer les options du panneau
mural NMX-WP. Pour plus d'informations voir la section PANNEAUX MURAUX NMX-WP.
