Envoyer des instructions à la matrice via des commandes de contrôle à distance UDP, RS232 ou RS485.
Les paramètres sont :
-
NAME : texte à afficher à l'écran pour identifier cette action.
- LISTED :
-
TYPE : protocole de communication : UDP, RS232 ou RS485.
-
CODING FORMAT : format de la commande : hexadécimal ou ASCII.
-
COMMAND : commande.
-
IP ADDRESS : adresse IP du parent.
-
PORT : uniquement pour UDP. Port de communication.
-
DELETE : commande de suppression.
-
+ : ajouter une nouvelle commande à la liste.
N.B. : vous pouvez vous aider d'une invite de commande. Pour plus d'informations, consultez la section
BARRE DE MENU ET AUTRES OUTILS > BARRE DE MENU - HELP > COMMAND CAPTURE.

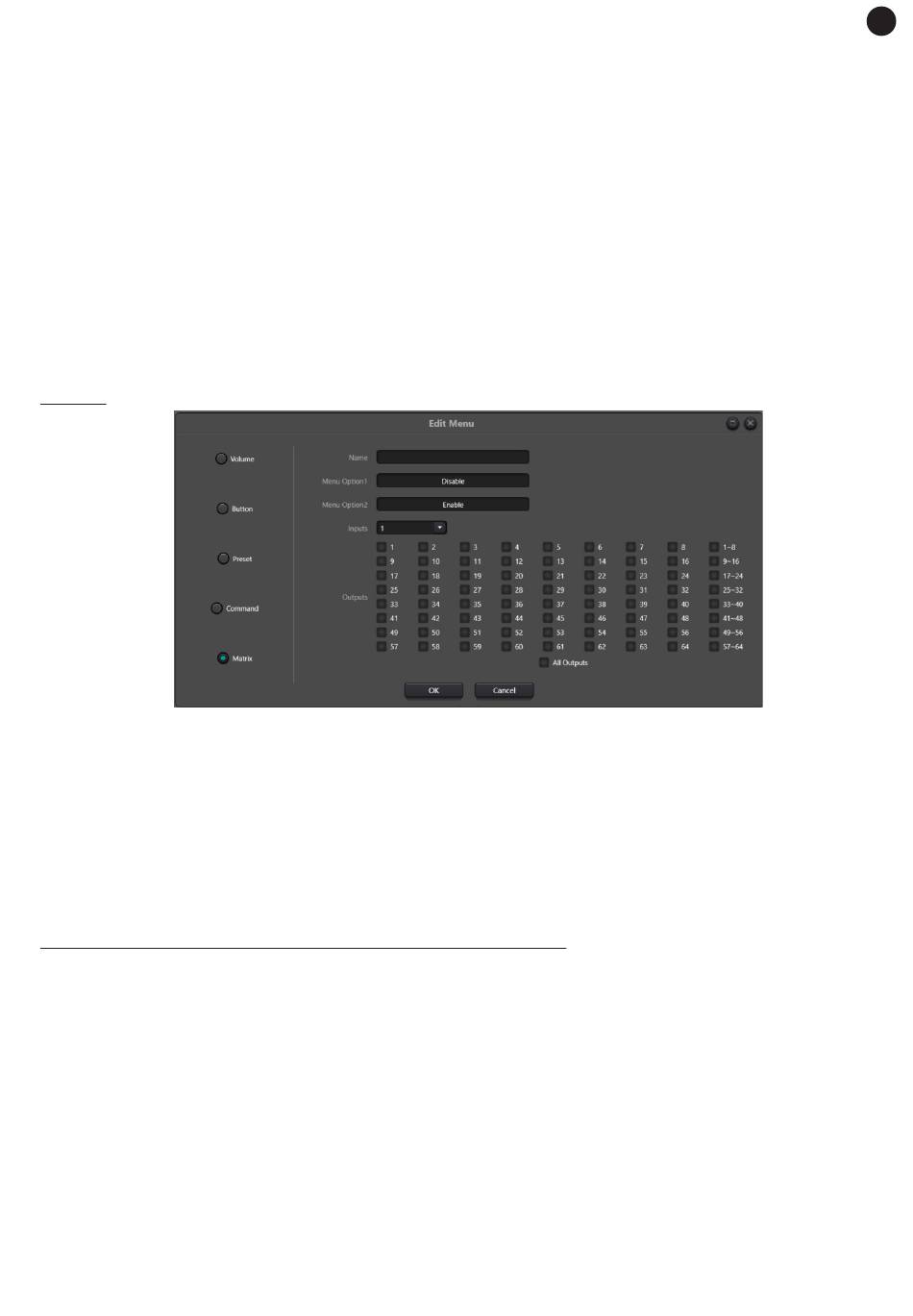

MATRIX
Permet d'activer/désactiver le routage d'une entrée vers une ou plusieurs sorties de la matrice. Les
paramètres sont :
-
NAME : texte à afficher à l'écran pour identifier cette action.
-
MENU OPTION 1 : texte à afficher à l'écran lorsque l'option est désactivée.
-
MENU OPTION 2 : texte à afficher à l'écran lorsque l'option est activée.
-
INPUTS : entrée à acheminer 1-64.
-
OUTPUTS : sélection des sorties vers lesquelles envoyer cette entrée. 3 types de sélection : chaque
entrée indépendante, par groupes (dernière colonne à droite) ou toutes les sorties (ALL OUTPUTS).
CRÉER UN FICHIER DE PANNEAUX NMX-WP ET LE CHARGER
Il est possible d'effectuer la configuration hors ligne et en ligne, de la sauvegarder comme copie de sécurité
et de la charger ultérieurement sur les panneaux muraux NMX-WP.
1.- Dans le software PC, allez dans le menu PARAMÈTRES > PARAMÈTRES DU PANEL et une nouvelle
fenêtre apparaîtra.
2.- Ajoutez les éléments de votre installation.
OFFLINE: sur le côté gauche, vous trouverez une illustration du modèle NMX-WP. Cliquez dessus et
-
faites glisser l'image vers le panneau central autant de fois que de panneaux muraux que vous allez
configurer pour votre installation. Faites de même pour l'illustration de la matrice. Double-cliquez sur
l'illustration du NMX-WP pour configurer le nom de l'appareil (DEVICE NAME), son IP (DEVICE IP
ADDRESS) et double-cliquez sur la matrice du NMX pour configurer son IP (DEVICE IP ADDRESS).
-
ONLINE: vous pouvez voir les appareils détectés dans le panneau de droite. Cliquez et faites glisser
chaque élément que vous souhaitez configurer.
- 153 -
