FR

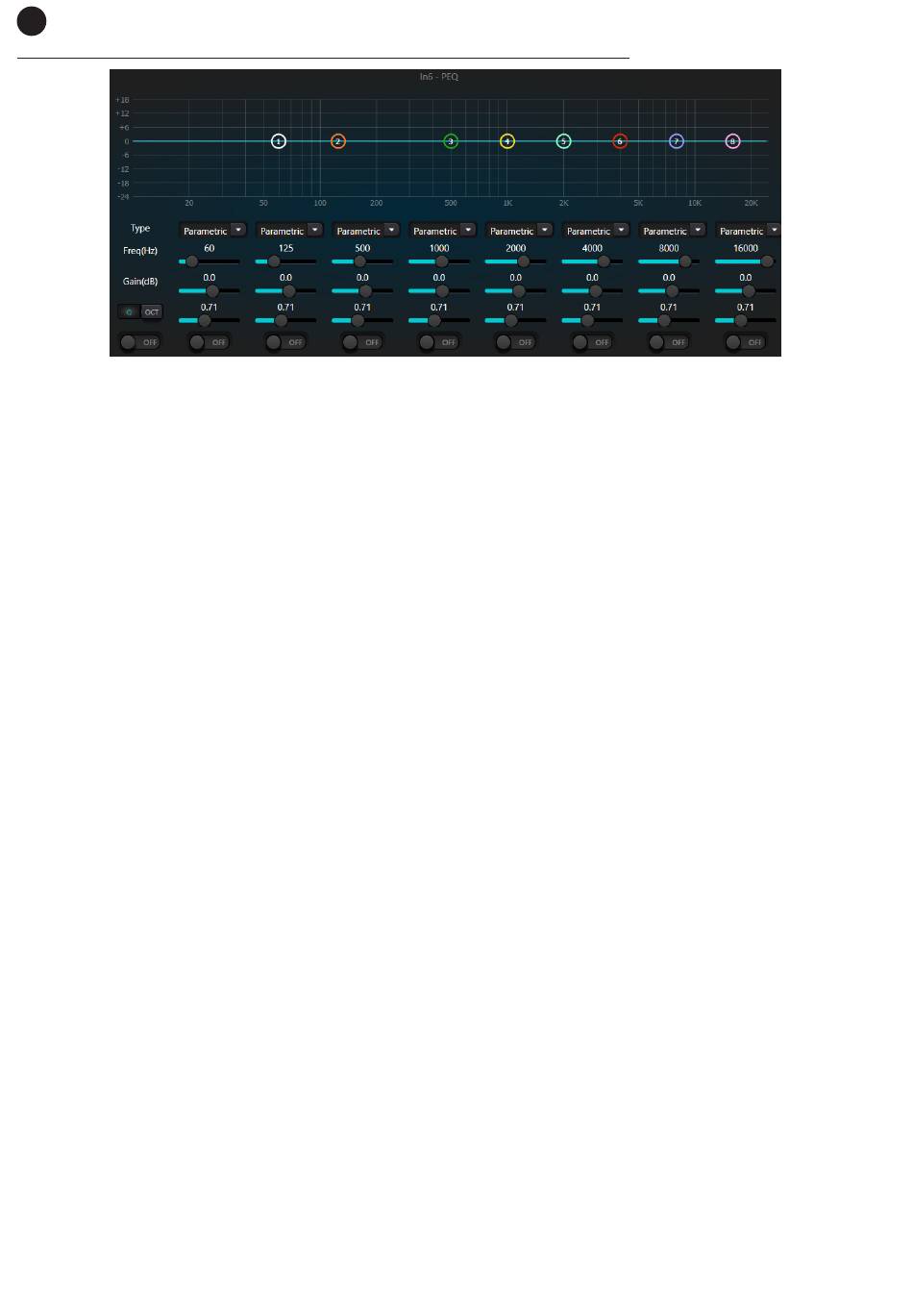

MODULE DSP - PEQ - PARAMETRIC EQ (ÉGALISATION PARAMÉTRIQUE)
Un filtre réglable utilisé pour modeler le contenu en fréquence d'un signal. L'égaliseur paramétrique permet
de contrôler plusieurs bandes de fréquences. Bien qu'il soit plus complexe que d'autres types d'égaliseurs,
un EQ paramétrique offre une précision chirurgicale et un réglage fin.
Ses paramètres sont :
-
TYPE: l'égaliseur PARAMETRIQUE est l'égaliseur par défaut. Pour appliquer un autre type de filtre,
vous devez activer le filtre (ON) et sélectionner dans le menu déroulant les différents filtres disponibles :
PARAMETRIC, LOWSHELF, HIGHSHELF, LOW PASS et HIGH PASS.
-
HIGH/LOW PASS : il s'agit de filtres passeurs dans lesquels la fréquence du filtre est appelée
fréquence de coupure. Un filtre passeur permet aux fréquences situées d'un côté de la fréquence de
coupure de passer complètement à travers le filtre, tandis que les fréquences situées de l'autre côté
de la fréquence de coupure sont atténuées. Un filtre passe-haut (HIGH) laisse passer les fréquences
au-dessus de la fréquence de coupure et filtre les fréquences en dessous de celle-ci, tandis qu'un
filtre passe-bas (LOW) laisse passer les fréquences en dessous de la fréquence de coupure et filtre
les fréquences au-dessus de celle-ci.
-
HIGH/LOW SHELF : Un filtre d'aigus (HIGH) de ce type permet d'augmenter ou d'atténuer les
fréquences au-dessus de la fréquence définie. Tandis qu'un filtre de graves (LOW) permet d'augmenter
ou d'atténuer les fréquences en dessous de la fréquence définie. La fréquence réglée n'est pas la
fréquence de coupure de 3dB, mais se réfère au centre du front descendant ou du front montant du
filtre. Le facteur Q affecte le pic et a une relation mathématique avec le pic.
-
FREQ (Hz) : fréquence centrale.
-
GAIN (dB) : augmentation ou atténuation du gain à la fréquence centrale définie
-
Q: facteur de qualité du filtre. Plus la valeur est grande, moins est le rang de fréquences affecté.
C'est-à-dire la largeur de bande autour de cette fréquence qui est affectée.
Lorsque le filtre est un filtre PARAMETRIC, la valeur Q fait référence à la largeur de la courbe
de réponse en fréquence en forme de cloche de chaque côté de la fréquence centrale.
Lorsque le filtre est un filtre HIGH/LOW SHELF ou HIGH/LOW PASS, si Q > 0'707, des pics apparaîtront
dans les réponses du filtre. Si Q<0'707, la pente sera plus plate et le roll-off se produira plus tôt.
-
OCT : change les unités de valeur Q en octaves. Lorsqu'il s'agit de contenu musical, la mesure de la
largeur de bande en termes d'octaves peut donner des résultats plus musicaux. Un réglage d'octave
plus large rendra le contenu plus naturel et musical, tandis qu'un réglage plus étroit vous permettra de
savoir quelles notes de musique vous affectez, en fonction de la fréquence centrale.
-
ON/OFF : pour activer ou désactiver les filtres. La première commande à gauche active/désactive tous
les filtres globalement et les autres agissent sur chaque filtre individuellement. Si l'option OFF (désactivé)
est sélectionnée, le signal n'est pas traité par le filtre.
N.B. : La commande ON/OFF qui s'applique à tous les filtres doit être activée pour que le module ait un
effet sur le signal. Lorsque l'option ON est activée, la partie inférieure de la courbe du graphique sera
colorée en bleu.
- 144 -
