PT

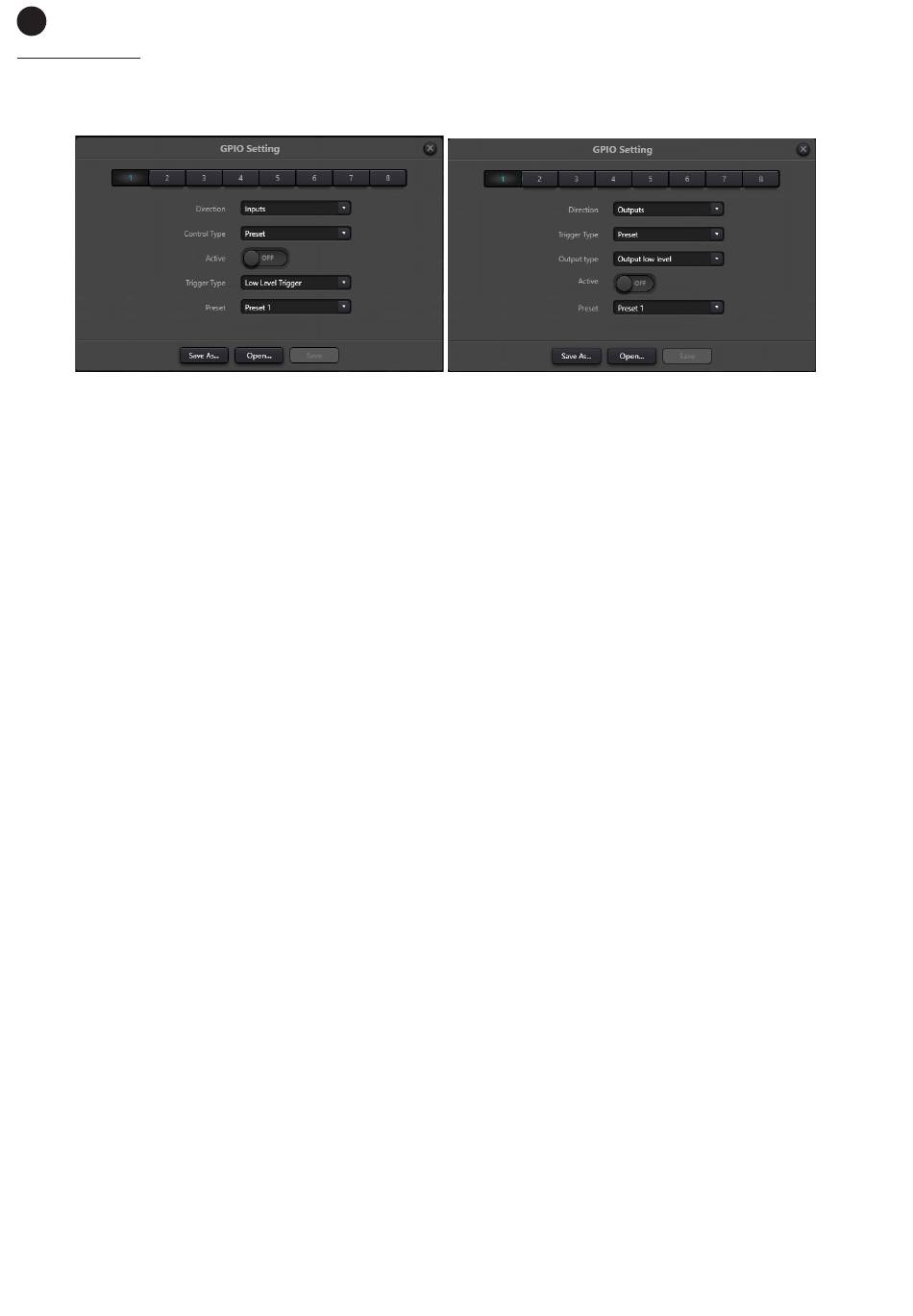

GPIO SETTING
As entradas e saídas de propósito geral ou GPIO estão fisicamente no painel posterior da matriz e permitem
efetuar ações em função de um desencadeador. Cada matriz dispõe de 8 GPIO configuráveis nesta opção
de menu.
Na parte superior poderá selecionar a entrada/saída a configurar com os botões de seleção 1-8 para, de
seguida, determinar no campo DIRECTION se irá funcionar como entrada (INPUT) ou saída (OUTPUT).
Depois, a opção ACTIVE permite ativar ou desativar esta entrada/saída. A configuração como entrada ou
saída fará variar as restantes opções a configurar.
Após configurar poderá guardar essa configuração num ficheiro SAVE AS (GUARDAR COMO) ou guardar
diretamente na matriz SAVE (GUARDAR). Os ficheiros de configuração guardados podem ser carregados
na matriz pressionando o botão OPEN (ABRIR) que lhe permite selecionar o ficheiro no seu PC.
NOTA: se estiver a efetuar esta configuração Offline, lembre-se de guardar a configuração num ficheiro
antes de ligar a matriz, senão será perdida. Se for a primeira vez que liga a matriz, as definições dela serão
reescritas com as que estiverem disponíveis no software nesse momento.
CONFIGURAÇÃO DE UMA ENTRADA GPIO
-
CONTROL TYPE: determina a função que controla ou será controlada por esta entrada GPIO e este
parâmetro também determina as opções a configurar.
-
PRESET: ativa um preset definido quando acontece o evento desencadeador. Os parâmetros a
configurar são: TRIGGER TYPE e PRESET.
-
ROUTE: encaminha um sinal de entrada X a uma saída Y quando acontece o evento desencadeador.
Os parâmetros a configurar são: TRIGGER TYPE, INPUT e OUTPUT.
-
GAIN: modifica o parâmetro de ganho num canal quando acontece o evento desencadeador. Os
parâmetros a configurar são: TRIGGER TYPE, CHANNEL e STEP.
-
MUTE/UNMUTE: silencia o áudio quando acontece o evento desencadeador e desativa o silêncio
quando terminar o evento desencadeador. Os parâmetros a configurar são: TRIGGER TYPE e
CHANNEL.
-
COMMAND: envia um comando hexadecimal por RS232 quando acontece o evento desencadeador.
Os parâmetros a configurar são: TRIGGER TYPE e COMMAND.
-
ANALOG TO DIGITAL GAIN: controla o ganho de um canal através de um potenciómetro ligado a
essa entrada. Os parâmetros a configurar são: CHANNEL.
-
Opções de configuração em função do valor de CONTROL TYPE:
-
TRIGGER TYPE: (para todas as opções de CONTROL TYPE exceto ANALOG TO DIGITAL GAIN)
define a voltagem do sinal que desencadeia o evento. HIGH LEVEL TRIGGER a voltagem estará
acima do limite e LOW LEVEL TRIGGER abaixo do limite.
-
PRESET: (só para CONTROL TYPE: PRESET) define o preset que será afetado pelo evento.
-
INPUT & OUTPUT: (só para CONTROL TYPE: ROUTE) seleciona os canais de entrada e saída que
serão encaminhados.
-
CHANNEL: (só para CONTROL TYPE: GAIN, MUTE/UNMUTE e ANALOG TO DIGITAL GAIN) seleciona
a entrada, saída ou canal do sistema que será afetado pelo evento.
-
STEP: (só para CONTROL TYPE: GAIN) define a subida/descida do ganho em dB.
-
COMMAND: (só para CONTROL TYPE: COMMAND) cadeia hexadecimal a enviar por RS232.
- 172 -
