AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF 281
A
1
B
1

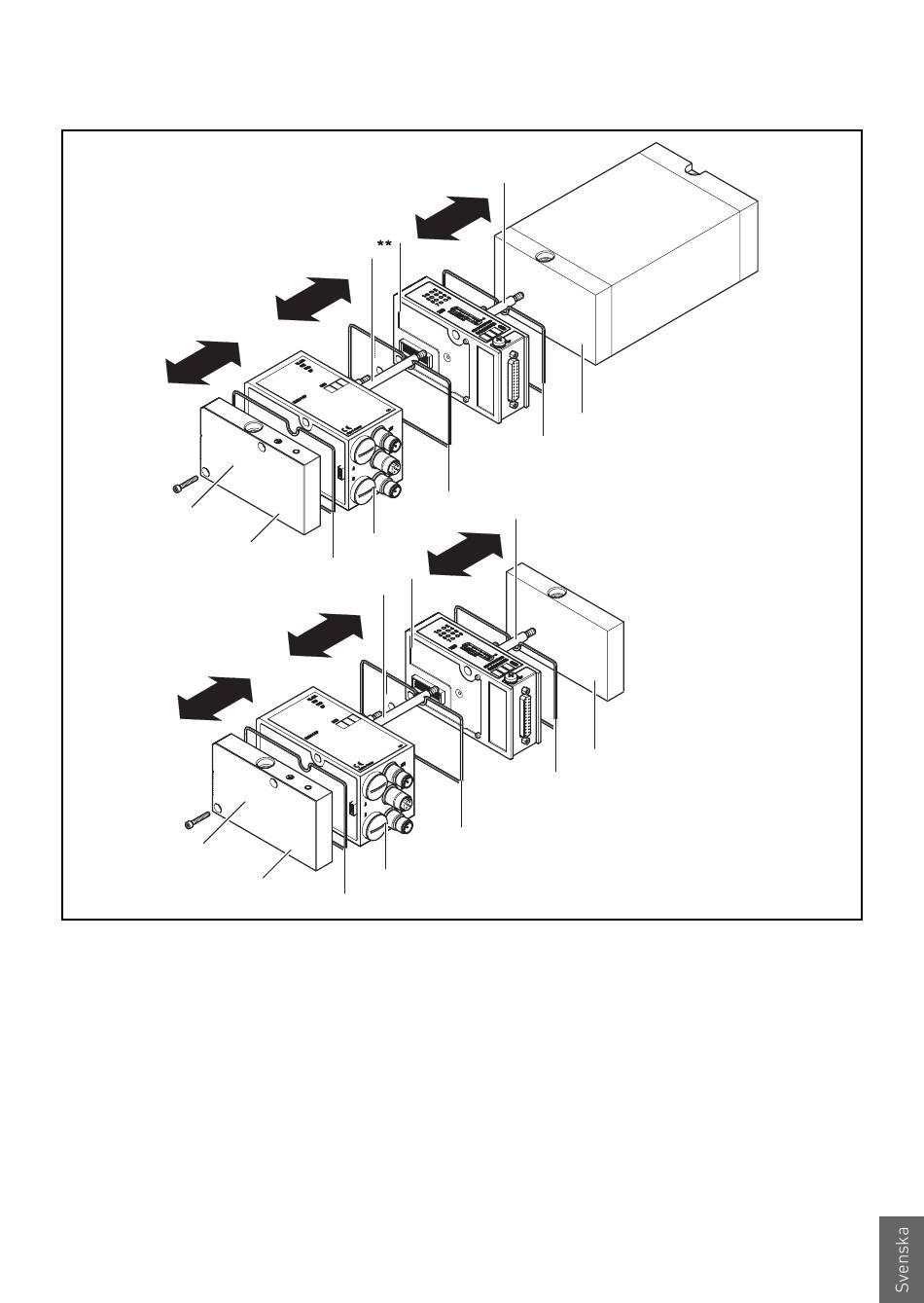

Fig. 18: Byte av moduluppbyggnad, exempel med R412008690 8 ventilutgångar
D-SUB-anslutning, fältbussnod CMS-B-design och VS (HF03 LG eller HF04) (A)
eller SAS-ändplatta (B)
1 Insexskruvar M4
2 CMS-ändplatta
3 Tätning
4 (A): E-ändplatta med VS HF03 LG
eller VS HF04;(B): SAS-ändplatta
7
6
5
2
7
3
6**
5
2
3
Demontering, byte och utbyggnad
6*
4
3
3
6*
4
3
3
5 Fältbussnod, CMS-B-design
6 Dragstång
7 Moduluppbyggnad (här
R412008690 8 ventilutgångar
D-SUB-anslutning)
**) *)
M4, M5
