AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF 167

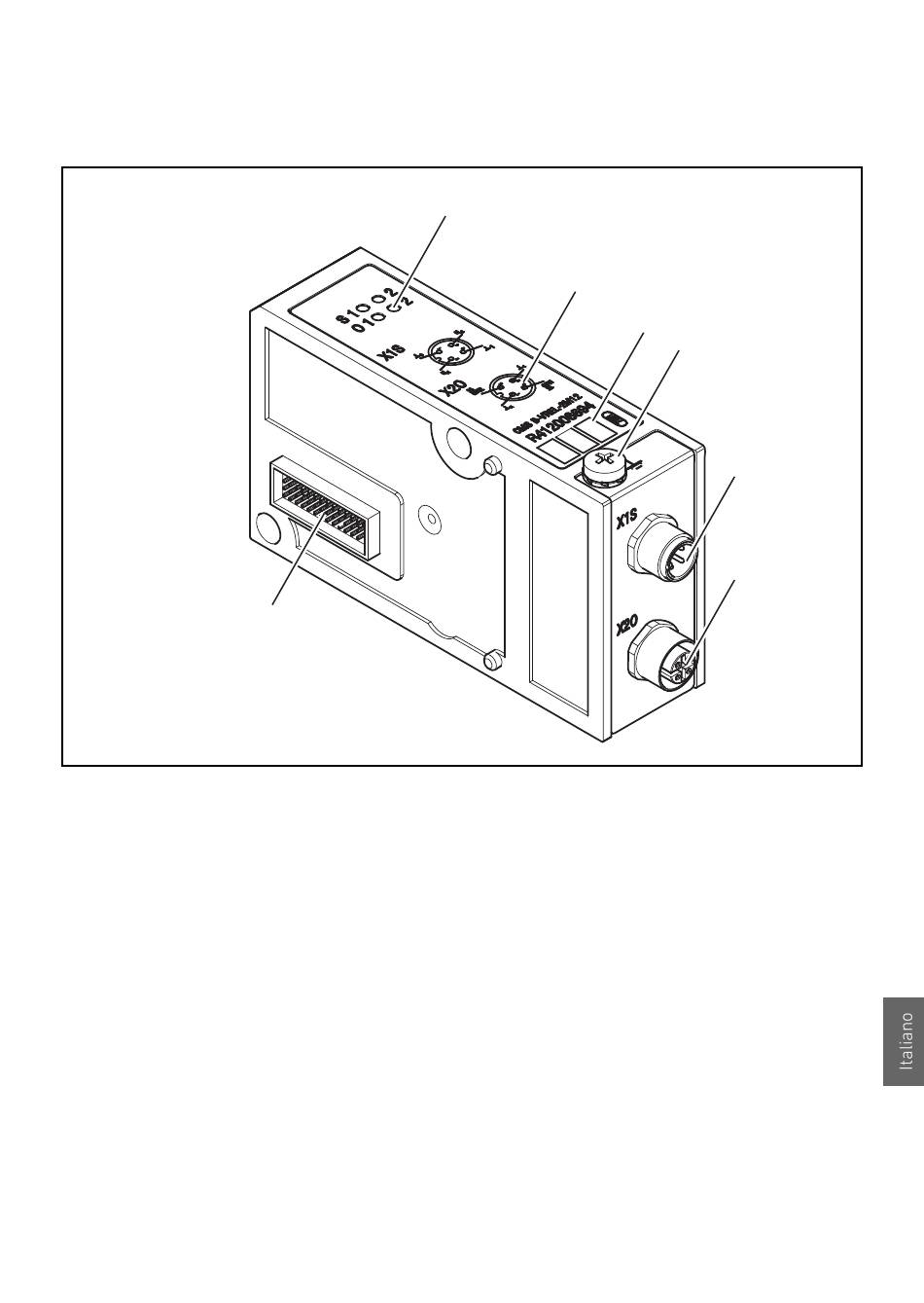

Fig. 7: Ampliamento del modulo R412008694, 2 uscite, separate galvanicamente,
con funzione relé
1 Indicatore LED segnali di comando
2 Schema per occupazione connettore
3 Campo di dicitura partecipanti al bus (BTN)
4 Attacco FE
5 Attacco ad innesto per tensione di alimentazione esterna
6 Attacco ad innesto per uscite segnale
7 Attacco ad innesto per segnali d'ingresso
5.2.5 Ampliamento modulo con funzione relé
7
Con l'ampliamento del modulo R412008694, dei segnali
bus in ingresso, possono esserne commutati 2 da 24 V
e max. 2 A ad una fonte di tensione esterna.
Descrizione dell'apparecchio
1
2
3
4
5
6
