Demontering, byte och utbyggnad
A
B

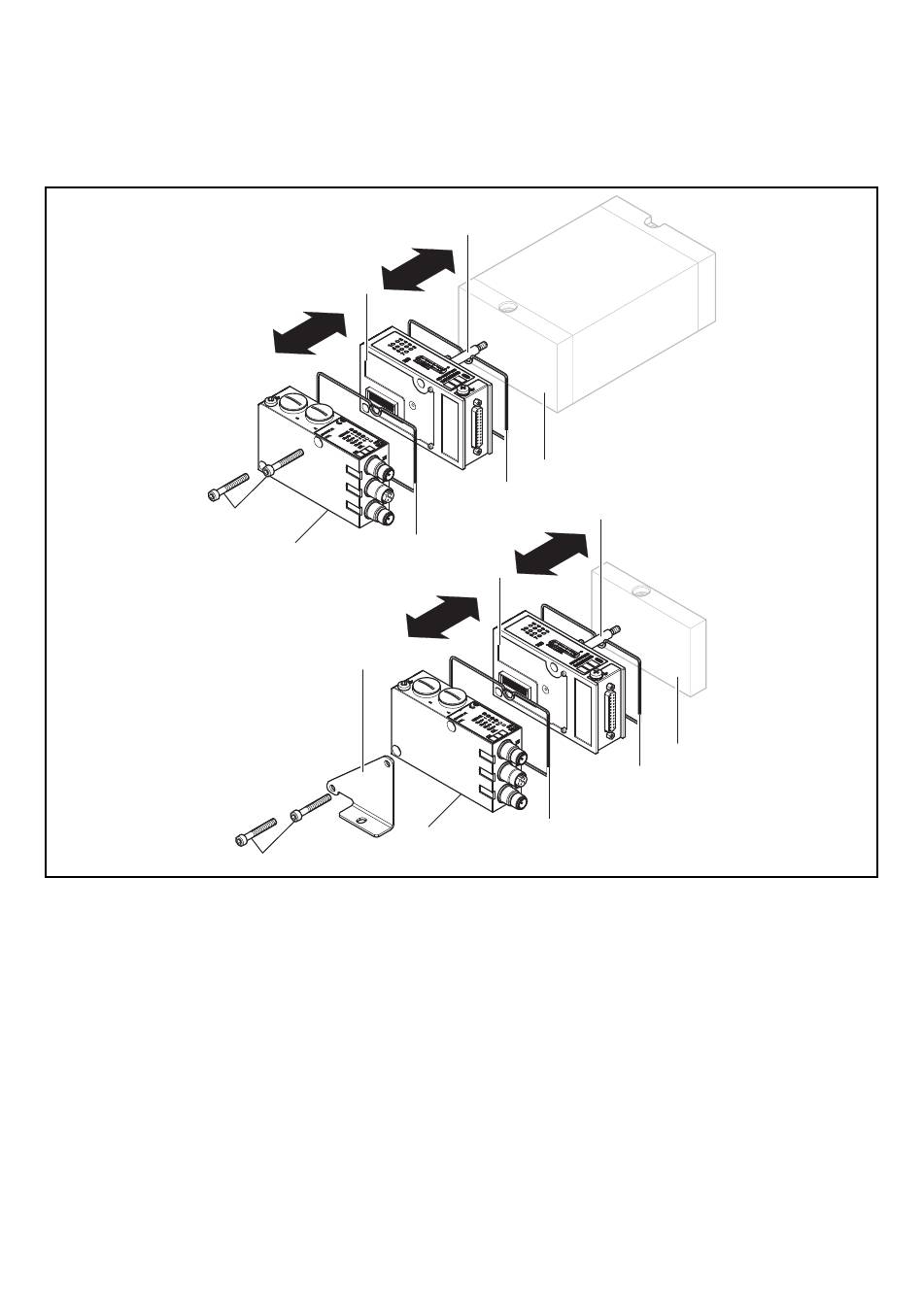

Fig. 17: Byte av moduluppbyggnad, exempel med R412008690 8 ventilutgångar
D-SUB-anslutning, fältbussnod BDC-B-design och VS (HF03 LG eller HF04) (A)
eller SAS-ändplatta (B)
1 Insexskruvar (M5 x 35 vid A),
(M5 x 40 vid B)
2 Fältbussnod BDC-B-design
3 Tätning
4 (A): E-ändplatta med VS HF03 LG
eller VS HF04;(B): SAS-ändplatta
8.1.1 Byta moduluppbyggnad på VS
6
1
2
7
1
eller i Stand-Alone-system
5
4
3
3
6
3
2
5 Dragstång M5
6 Moduluppbyggnad (här R412008690
1 x 8 D-SUB)
7 Fästvinkel, vänster (endast för
fältbussnod BDC-B-design)
5
4
3
