114 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Description de l'appareil
Adresse
Nombre de
distributeurs pouvant
être commandés

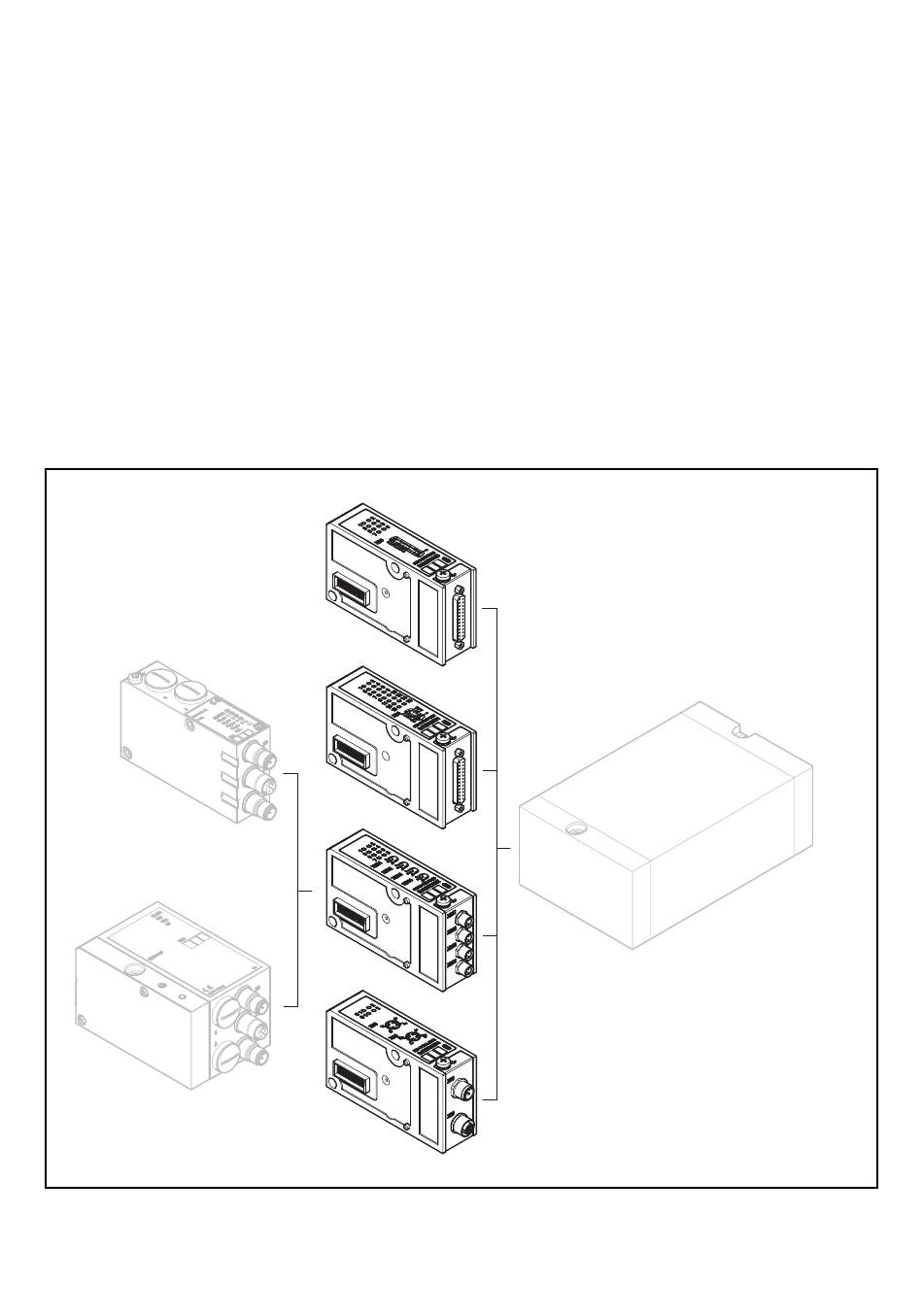

Fig. 2 : Combinaisons possibles de coupleur de bus de type design B (à gauche),
d'extensions de module (au milieu) et VS HF03 LG/HF04 (à droite)
L'adresse du coupleur de bus est paramétrée sur le
coupleur de bus (voir mode d'emploi à part du coupleur
de bus).
Il est possible de commander au maximum 12/16
distributeurs bistables, ou 24/32 distributeurs
monostables, ou une combinaison correspondante de
distributeurs bistables et monostables.
Le nombre maximum de distributeurs pouvant être
commandés dépend du coupleur de bus utilisé (24 ou
32 pilotes de distributeur) et de la combinaison
d'extensions de module utilisée (au maximum trois
modules).
