36 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montage
6.5.5 Anschlussbedingungen der
Modulerweiterung R412008694

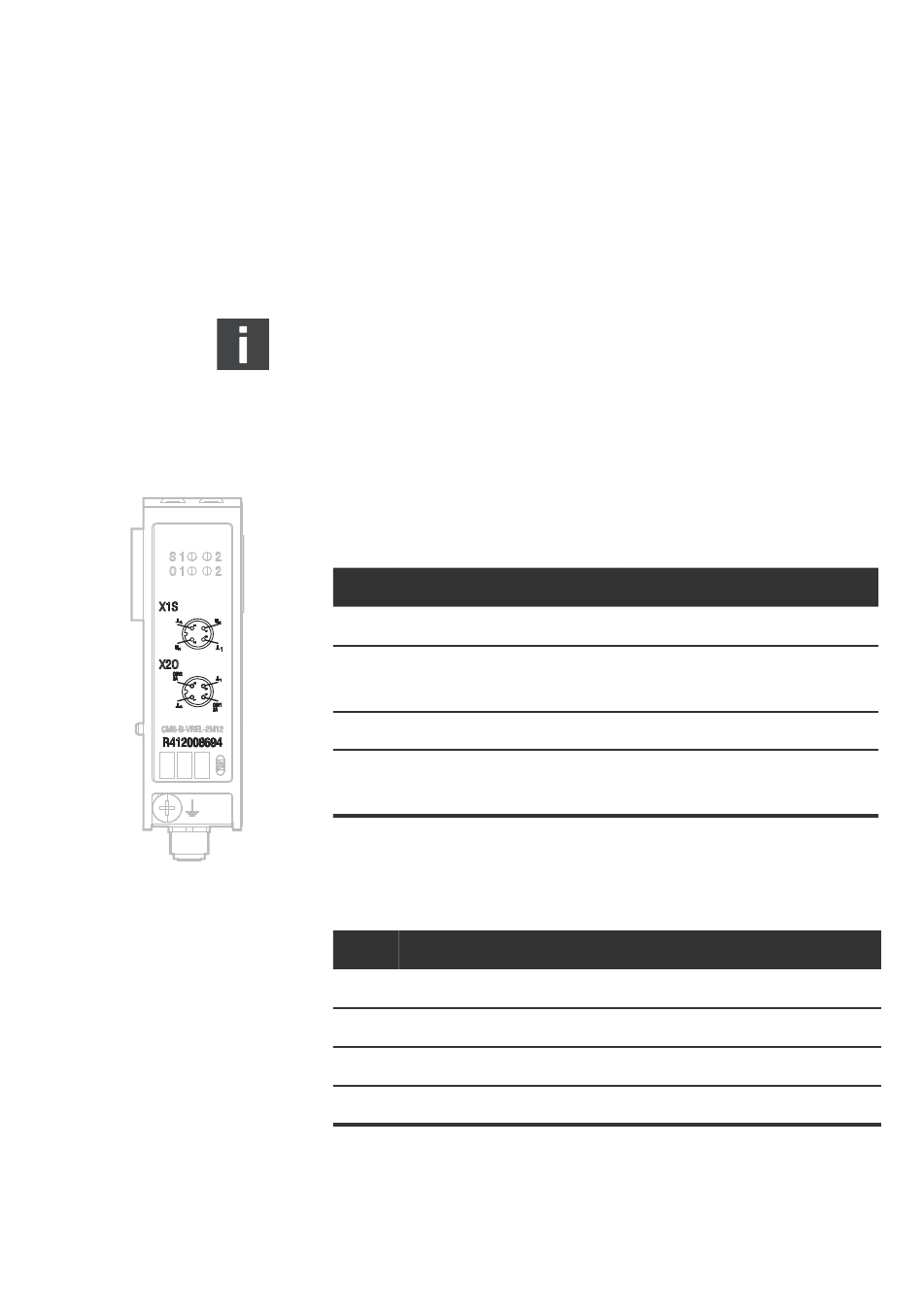

Über den Gerätestecker X20 werden die externen Ventile
angeschlossen. Über den Gerätestecker X1S wird die
externe Spannungsversorgung des Moduls
angeschlossen.
Benutzen Sie für das Anschließen der Module
konfektionierte Steckverbindungen und Kabel.
O
Beachten Sie die in Tab. 11 und Tab. 12 dargestellte
Pin-Belegung, wenn Sie keine konfektionierten
Steckverbindungen und Kabel verwenden.
Tabelle 11: Belegung des Gerätesteckers X21 für
R412008694, Spannungseingang,
M12-Buchse, A-codiert, 4-polig
Pin Spannungseingang
1 GND 2
2 U
+1
3 GND 1
4 U
+2
Tabelle 12: Belegung des Gerätesteckers X20 für
R412008694, M12-Stift, A-codiert, 4-polig
Pin Schaltausgang
1 GND 2
2 OUT 2 (U
+2
3 GND 1
4 OUT 1 (U
+1
1)
Beide Versorgungsspannungen müssen über eine externe
Sicherung (2,5 A, F) abgesichert werden.
Belegung
erste externe
Spannungsversorgung
zweite externe
Spannungsversorgung
Signalstrom
) max. 2 A
) max. 2 A
1)
1)
