An den mit „R" gekennzeichneten Teilnehmern sind die
Anschlussstecker mit den Abschlusswiderständen zu
verwenden.
R

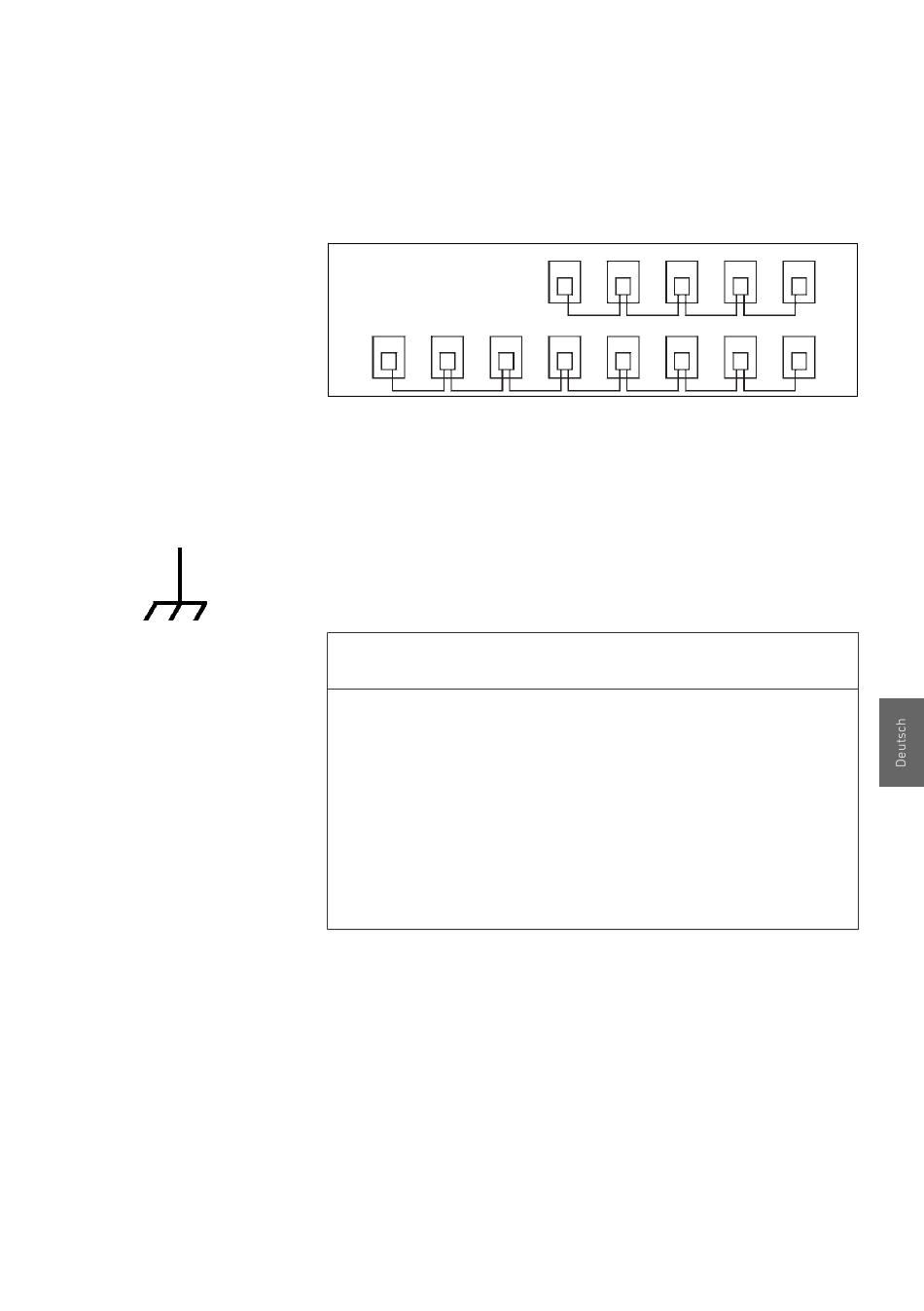

Abb. 7: Mögliche Anordnungen von Busteilnehmern
7.2.1
Erden der Ventileinheit und Anschließen der
Schirmung
Das leitende Gehäuse sowie Pin 5 der Datenleitungsanschlüsse
(X7P1 und X7P2) werden über die Erdungsplatte und die
Befestigungsschraube geerdet.
Gefahr elektrischer Störungen
Bei mangelhafter Erdverbindung des Buskopplers und
starken Störungen kann es zu Erdschleifen auf dem Schirm
kommen, welche die Übertragung stören.
O
Um eine einwandfreie Erdung zu gewährleisten, muss
die Erdungsplatte (mit dem oben gezeigten Symbol
gekennzeichnet) mit der Anlagenerde verbunden
werden.
8

Diagnose

Im Fehlerfall wird über den Buskoppler an die Steuerung eine
„EXT_DIAG" Meldung mit der Länge von 1 Byte gesendet. Die
Ursache der Meldung kann dann mit Hilfe der LEDs am
Buskoppler oder der Diagnosebits ermittelt werden
MASTER
SLAVE
SPS
R
SPS
ACHTUNG
19
Diagnose
R
R
