116 AVENTICS | PROFIBUS DP | R402000616–BDL–001–AF

Diagnos

R

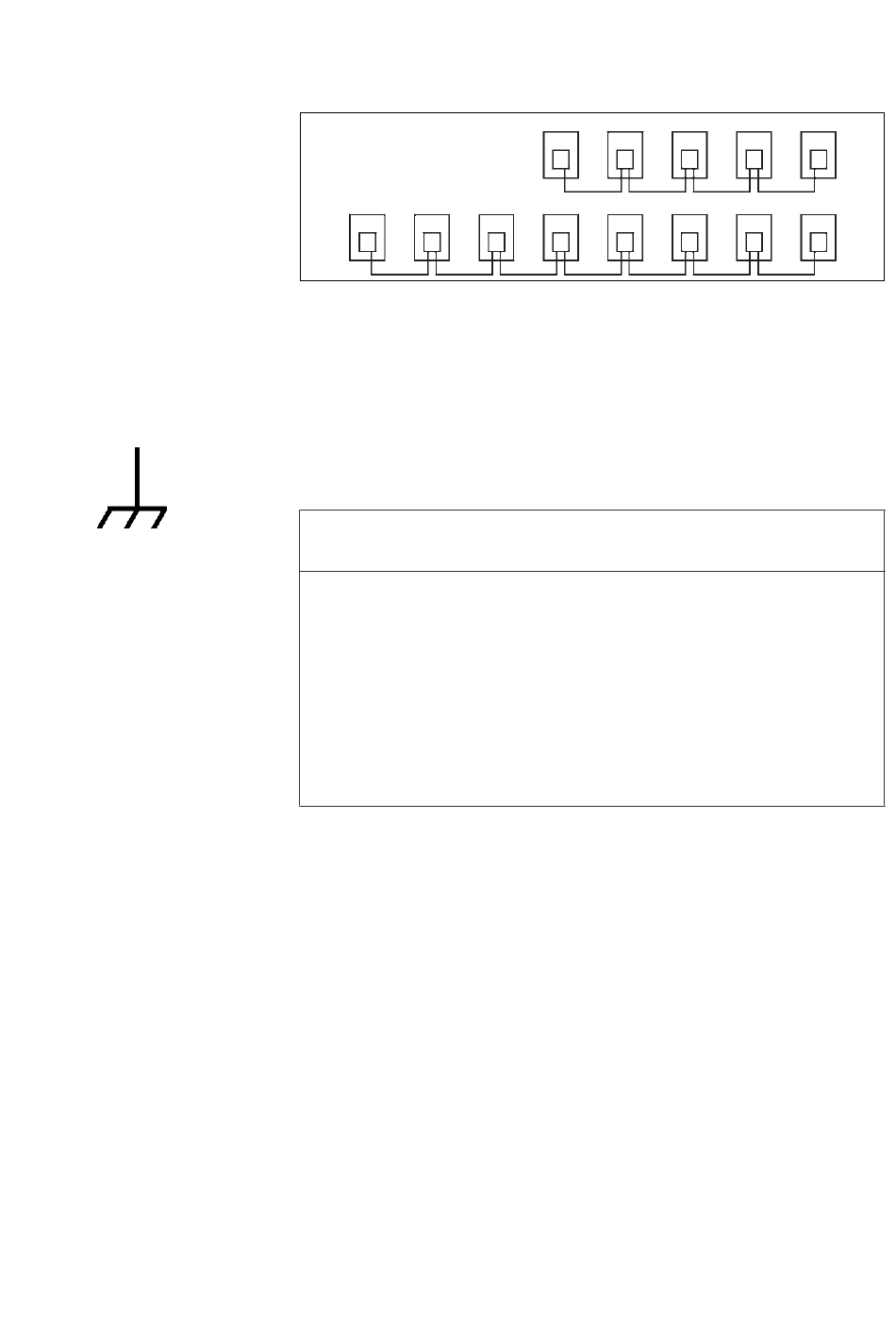

Fig. 7: Möjliga anordningar av bussdeltagare
7.2.1 Jordning av ventilrampen och anslutning av
skärmning
Det ledande huset (samt stift 5) på den ingående datakontakten
(X7P1 och X7P2) är jordat via jordningsplattan och fästskruven.
Risk för elektriska störningar
Vid en bristande jordning av fältbussnoden och kraftiga
störningar kan det uppkomma jordningskretsar på skärmen.
Dessa stör överföringen.
O
För att säkerställa en korrekt jordning skall
jordningsplattan (markerad med den ovan visade
symbolen) anslutas till apparatjord.
8 Diagnos
Vid fel skickas ett "EXT_DIAG"-meddelande, med en längd på
1 byte, till styrningen via fältbussnoden. Orsaken till
meddelandet kan klarläggas med hjälp av lysdioderna på
fältbussnoden eller diagnosbitarna.
MASTER SLAVE
SPS
R
SPS
OBS!
R
R
