Montage du LP04 PROFIBUS DP

Avant de pouvoir raccorder un coupleur de bus au système
PROFIBUS, il faut lui attribuer une adresse.
Après avoir enlevé les couvercles de protection du VS, il est
possible de déterminer une adresse PROFIBUS qui se situe
dans une plage entre 1 et 99 à l'aide des deux commutateurs
DIP (SW1 et SW2) ; Adresse standard : 11.

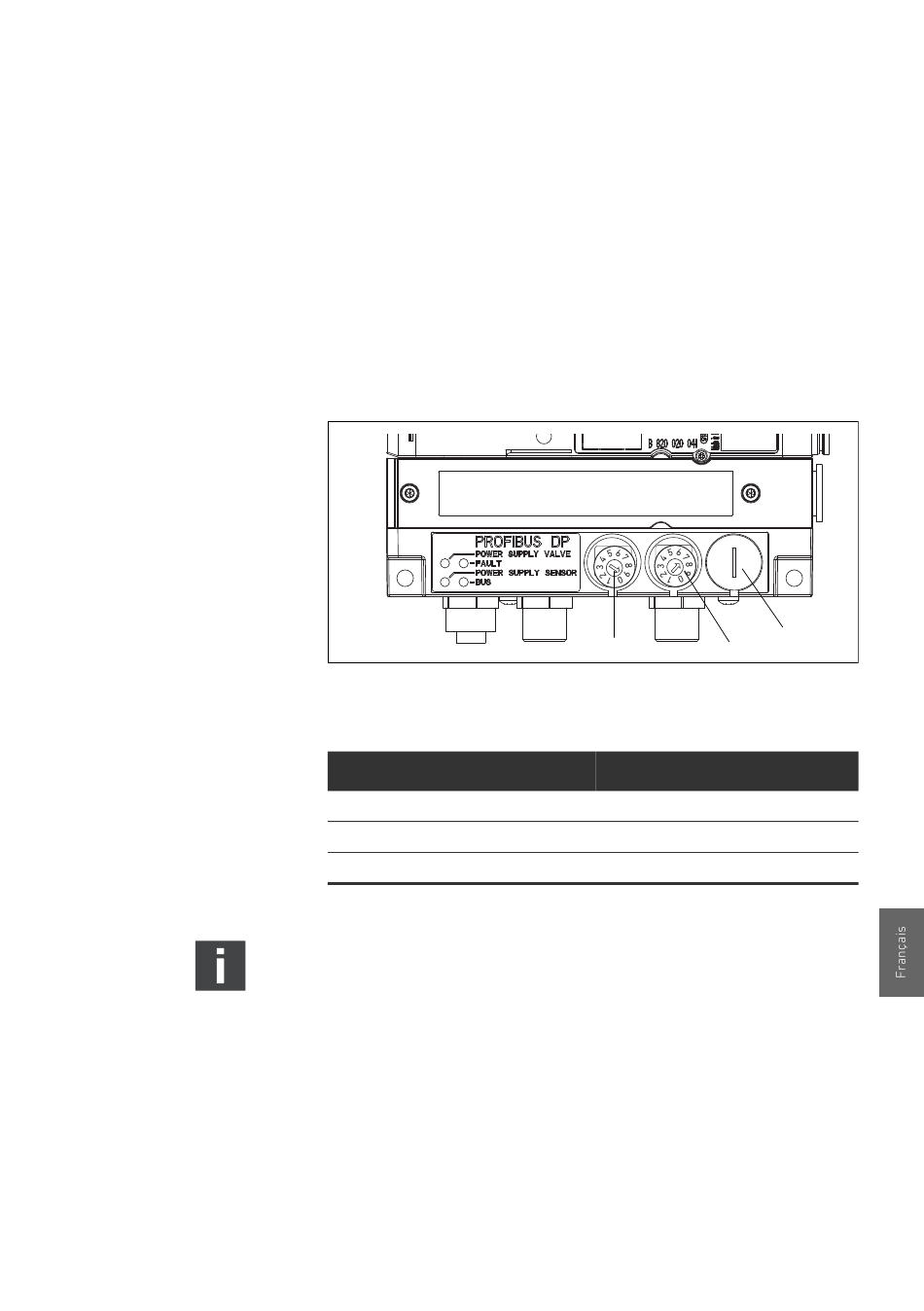

Fig. 2 : Position des commutateurs DIP
Tableau 5 : Paramétrer l'adresse du coupleur de bus
Commutateur
1 SW2
2 SW1
3 Pas affecté
Ne pas régler les commutateurs lorsque l'appareil est en
fonctionnement. Les paramètres modifiés ne sont valables
qu'après avoir éteint, puis rallumé l'appareil.
Montage du LP04 PROFIBUS DP
1
2
Adresse
Chiffre des unités
Chiffre des dizaines
53
