92 AVENTICS | PROFIBUS DP | R402000616–BDL–001–AF

Montaje del LP04 PROFIBUS DP

1

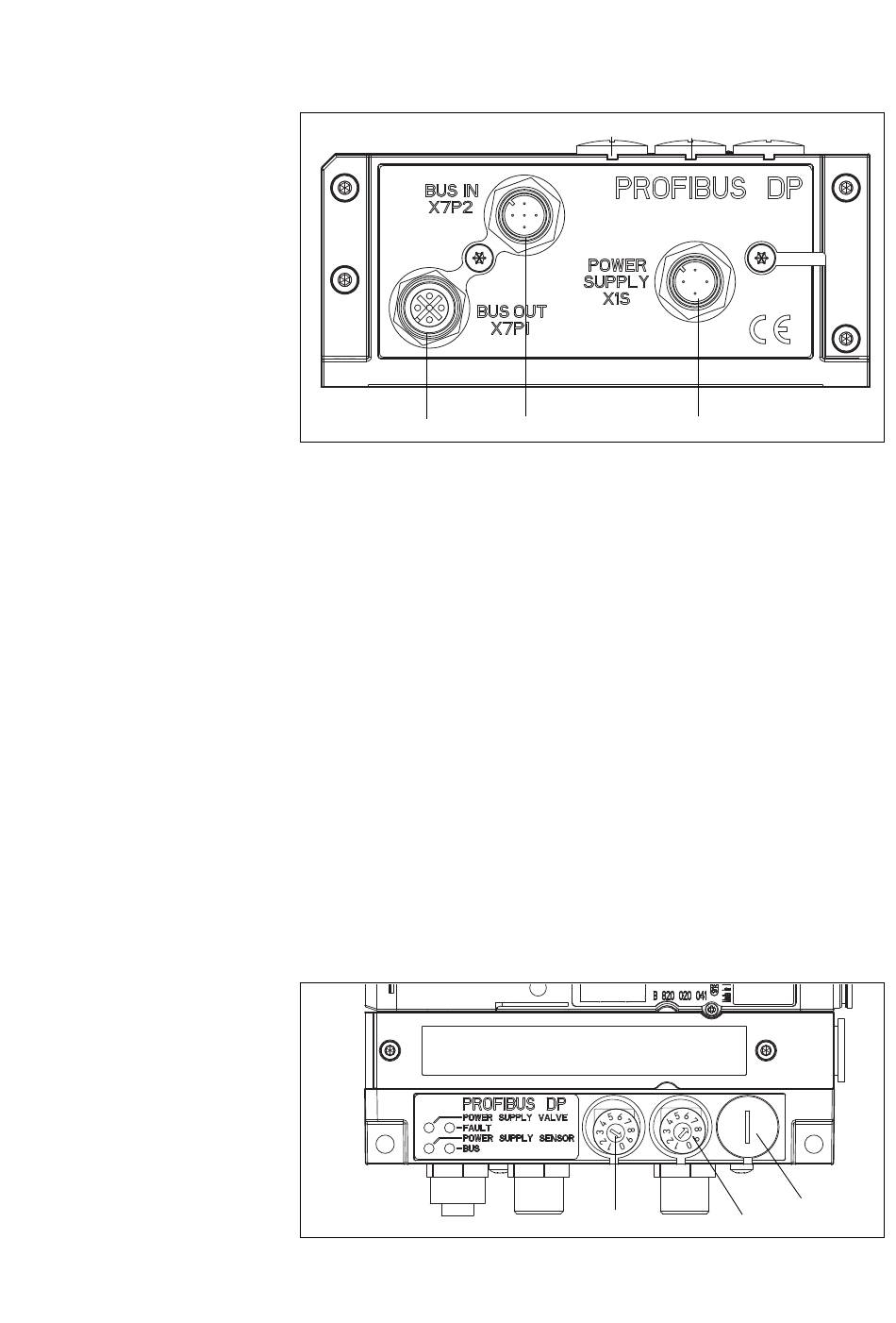

Fig. 1: Elementos del acoplador de bus – configuración de los
conmutadores DIP
1 Bus Out, X7P1
2 Bus In, X7P2
3 Alimentación de tensión, X1S
6 Montaje del LP04 PROFIBUS DP
Antes de que se pueda conectar un acoplador de bus al sistema
PROFIBUS, se le debe asignar una dirección.
Una vez retiradas las tapas protectoras del VS, se puede
establecer la dirección de PROFIBUS con la ayuda de dos
conmutadores DIP (SW1 y SW2) en un área de entre 1 y 99;
dirección estándar: 11.
Fig. 2: Configuración de los conmutadores DIP
4 5
2
4 SW2
5 SW1
1
3
3
2
