52 AVENTICS | PROFIBUS DP | R402000616–BDL–001–AF

Description de l'appareil

5 Description de l'appareil
Le VS LP04 avec raccordement bus permet de raccorder le VS
à un automate programmable industriel (API) en utilisant le
protocole de bus PROFIBUS DP.
32 bobines de distributeurs (16 distributeurs) peuvent au
maximum être branchées sur chaque coupleur de bus. Le bit le
plus petit de la plage de données sort à la bobine 14 du premier
emplacement de distributeur, le bit supérieur suivant, à la
bobine 12. Les données suivantes sont ensuite attribuées aux
emplacements de distributeur :
1

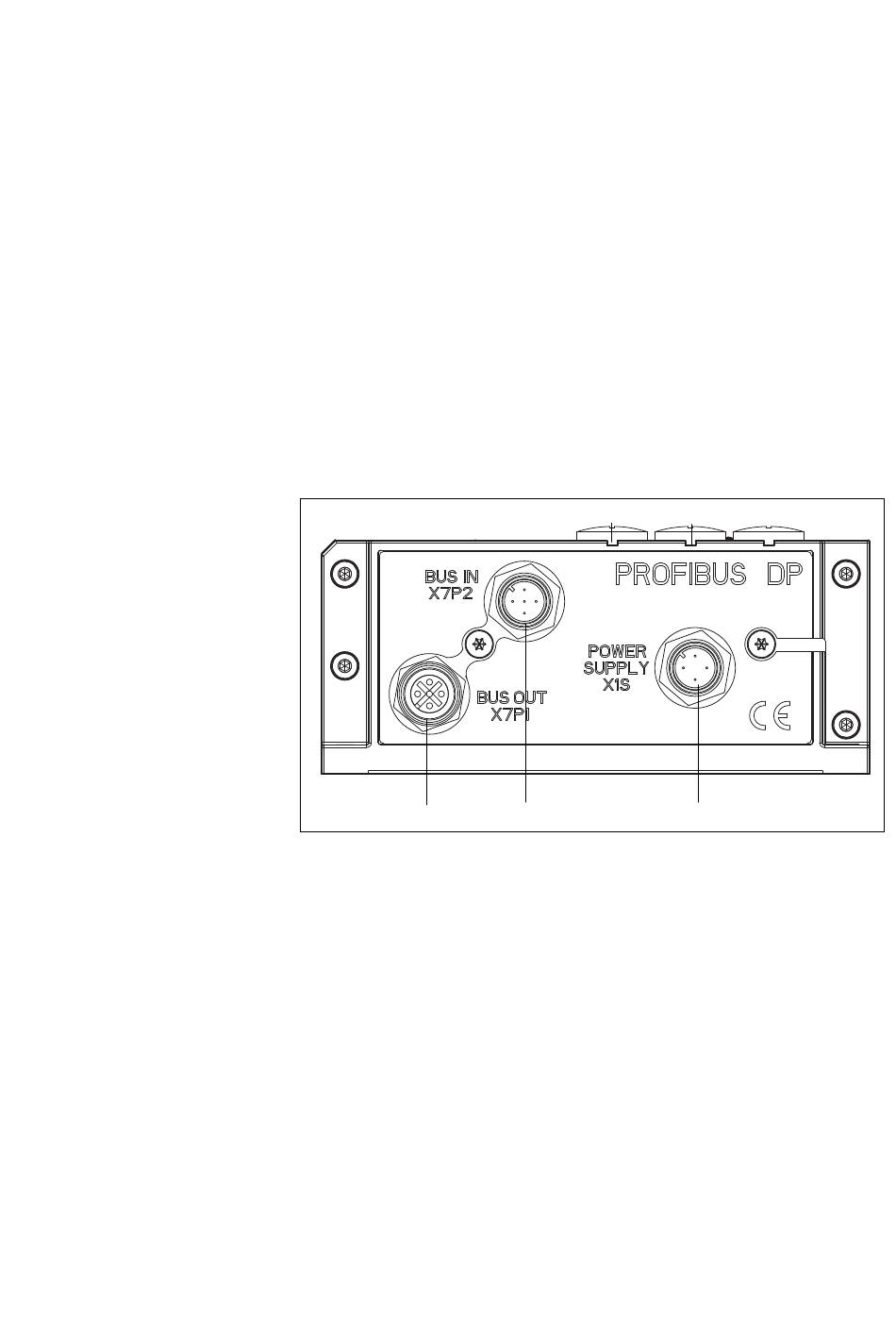

Fig. 1 : Eléments du coupleur de bus – Position du commutateur DIP
1 Bus Out, X7P1
2 Bus In, X7P2
3 Alimentation en tension, X1S
4 5
2
4 SW2
5 SW1
3
