72 AVENTICS | PROFIBUS DP | R402000616–BDL–001–AF

Montaggio del LP04 PROFIBUS DP

6 Montaggio del LP04
PROFIBUS DP
Prima di poter collegare un accoppiatore bus ad un sistema
PROFIBUS deve essergli assegnato un indirizzo.
Dopo avere rimosso i tappi di protezione dal VS, l'indirizzo
PROFIBUS può essere stabilito in un intervallo tra 1 e 99 con
l'ausilio di due selettori DIP (SW1 e SW2); indirizzo standard 11.

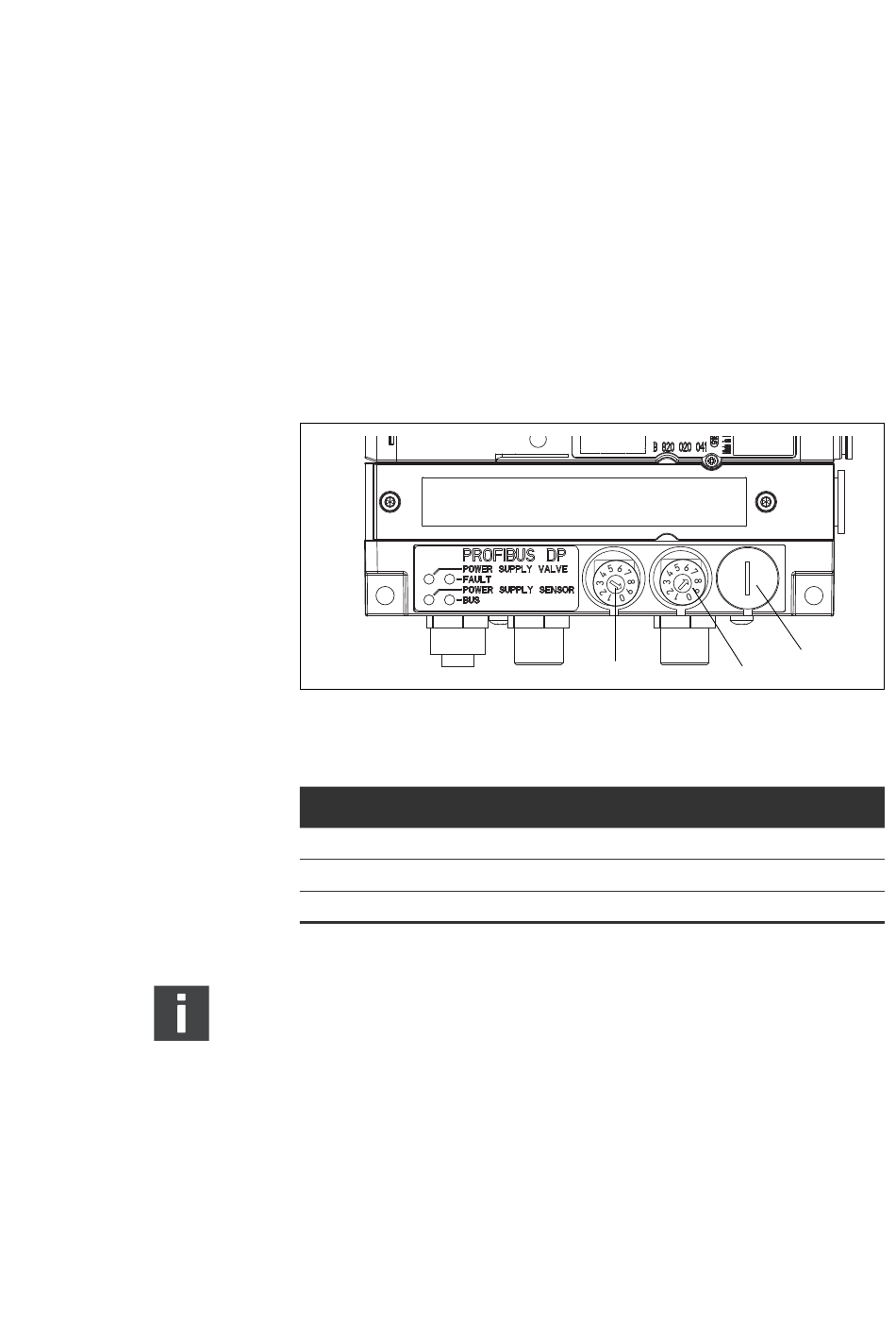

Fig. 2: Posizione del selettore DIP
Tabella 5: Indirizzamento dell'accoppiatore bus
Selettore
1 SW2
2 SW1
3 Non occupato
I selettori non devono essere regolati se l'apparecchio è in
funzione. Le posizioni degli interruttori modificate diventano
effettive solo dopo avere spento e riaccesso l'apparecchio.
1 2
Indirizzo
Decine
Unità
3
