226 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montaje

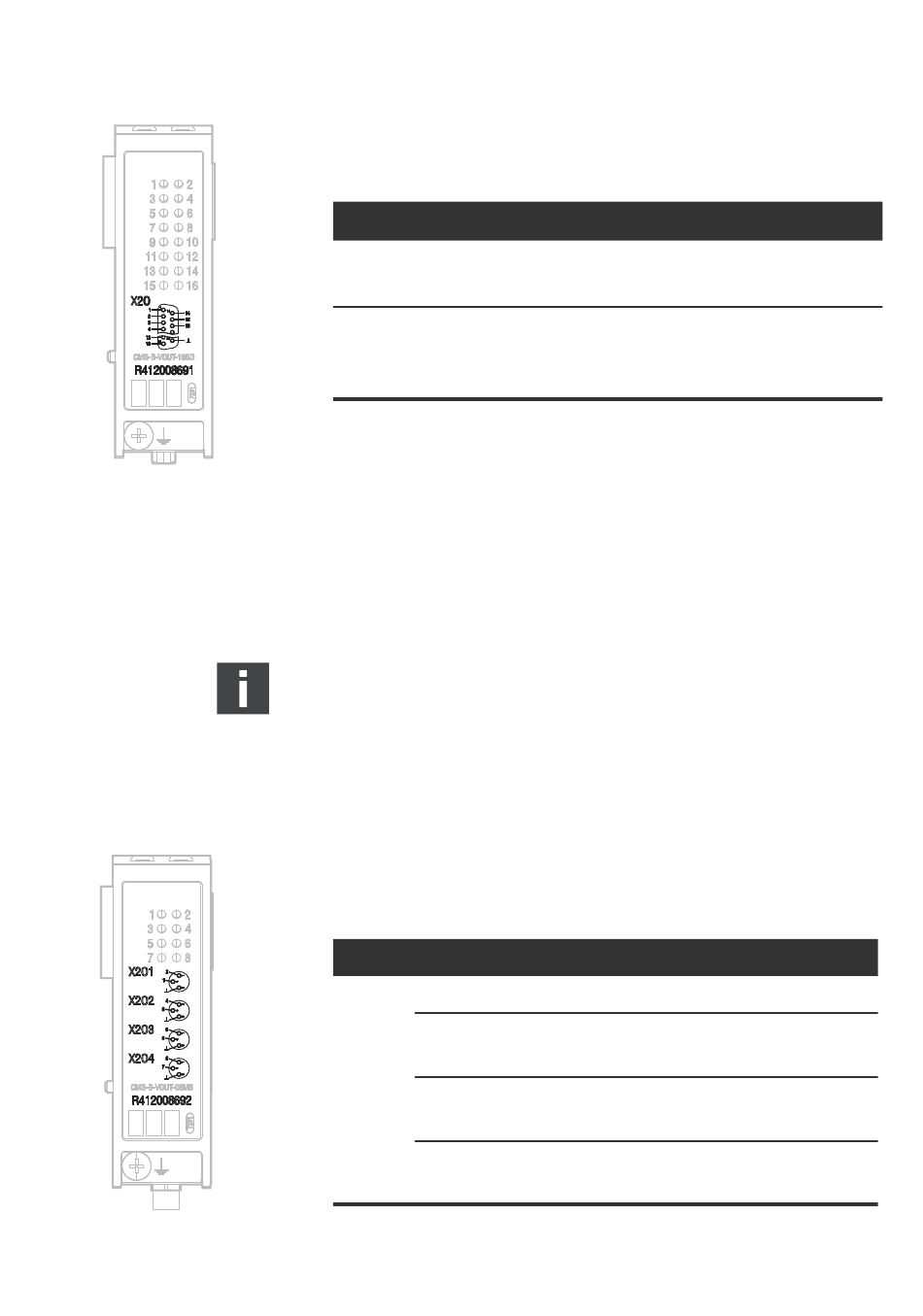

Tabla 9: Ocupación del enchufe del aparato X20 para
R412008691, 16 salidas de válvulas con
conexión D-SUB
Pin Ocupación
1 – 16 Pilotaje de válvulas
25 0 V / masa de U
y U del acoplador
Q2
de bus
1)
Observe la corriente total máxima del correspondiente
acoplador de bus utilizado.
6.5.4 Requisitos para la conexión de la
ampliación de módulo R412008692
A través del enchufe del aparato X201, X202, X203, X204
se conectan las válvulas externas y los sistemas válvulas.
Utilice para la conexión de los módulos conexiones
por enchufe y cables confeccionados.
O
Si no utiliza conexiones por enchufe y cables
confeccionados, tenga en cuenta la ocupación de
pines que se representa en Tab. 10.
Tabla 10: Ocupación de los enchufes de aparato X201,
X202, X203, X204 para R412008692,
4 x 2 salidas de válvulas con conexión M8,
de 3 polos
Pin Ocupación
X201
1 Pilotaje de válvulas 2
4 Pilotaje de válvulas 1
3 0 V / masa de U
del acoplador de bus
Corriente de señal
Máx. 100 mA por
bobina de válvula
Q1
Corriente de señal
Máx. 100 mA por
bobina de válvula
Máx. 100 mA por
bobina de válvula
y U
Q1 Q2
1)
1)
1)
