6.2.4 Abmessungen Modulerweiterung mit
Relaisfunktion
17,5
33
10,5
115

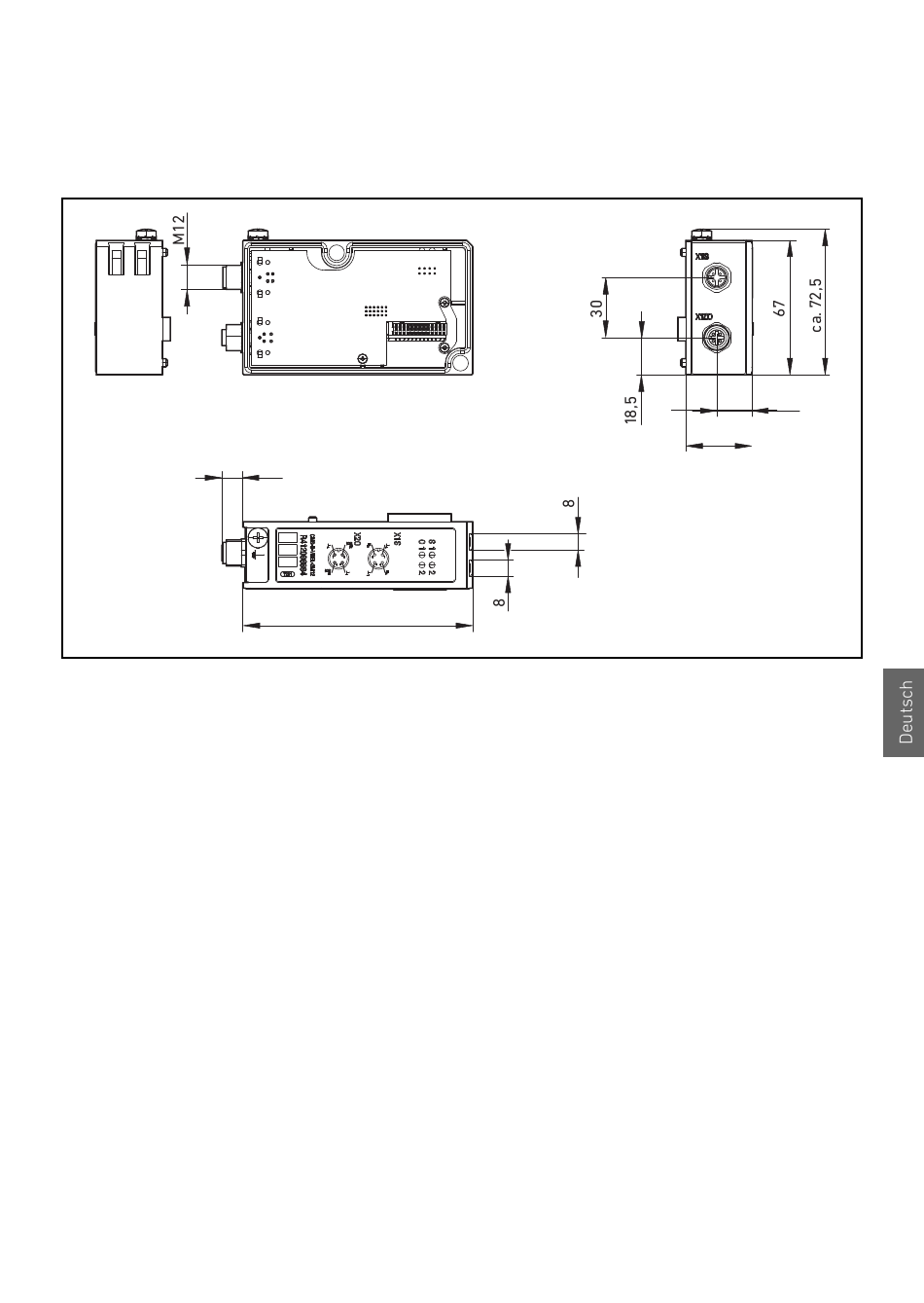

Abb. 11: Maßzeichnung Modulerweiterung R412008694, 2 Ausgänge, galvanisch
getrennt, mit Relaisfunktion
6.3 Modulzusammenstellung wählen
Die Buskoppler CMS- und BDC-B-Design ermöglichen die
Ansteuerung von maximal 32 einspuligen Ventilen oder
16 zweispuligen Ventilen in einem Ventilsystem.
Die Modulerweiterungen ermöglichen die Aufteilung der
über einen Buskoppler zur Verfügung gestellten
Steuersignale auf Ventile verschiedener Ventilsysteme
(siehe Abb. 12). Die hierbei zu beachtende
Schaltsystematik ist in Abb. 13 auf Seite 26 schematisch
dargestellt.
Dabei können maximal 3 Modulerweiterungen eingesetzt
und miteinander kombiniert werden.
