Montage
R412008690
Bus-
koppler
32
Ventile
Stecker:
X:
Busbox mit
32 Steuer-
signalen für
Ventile

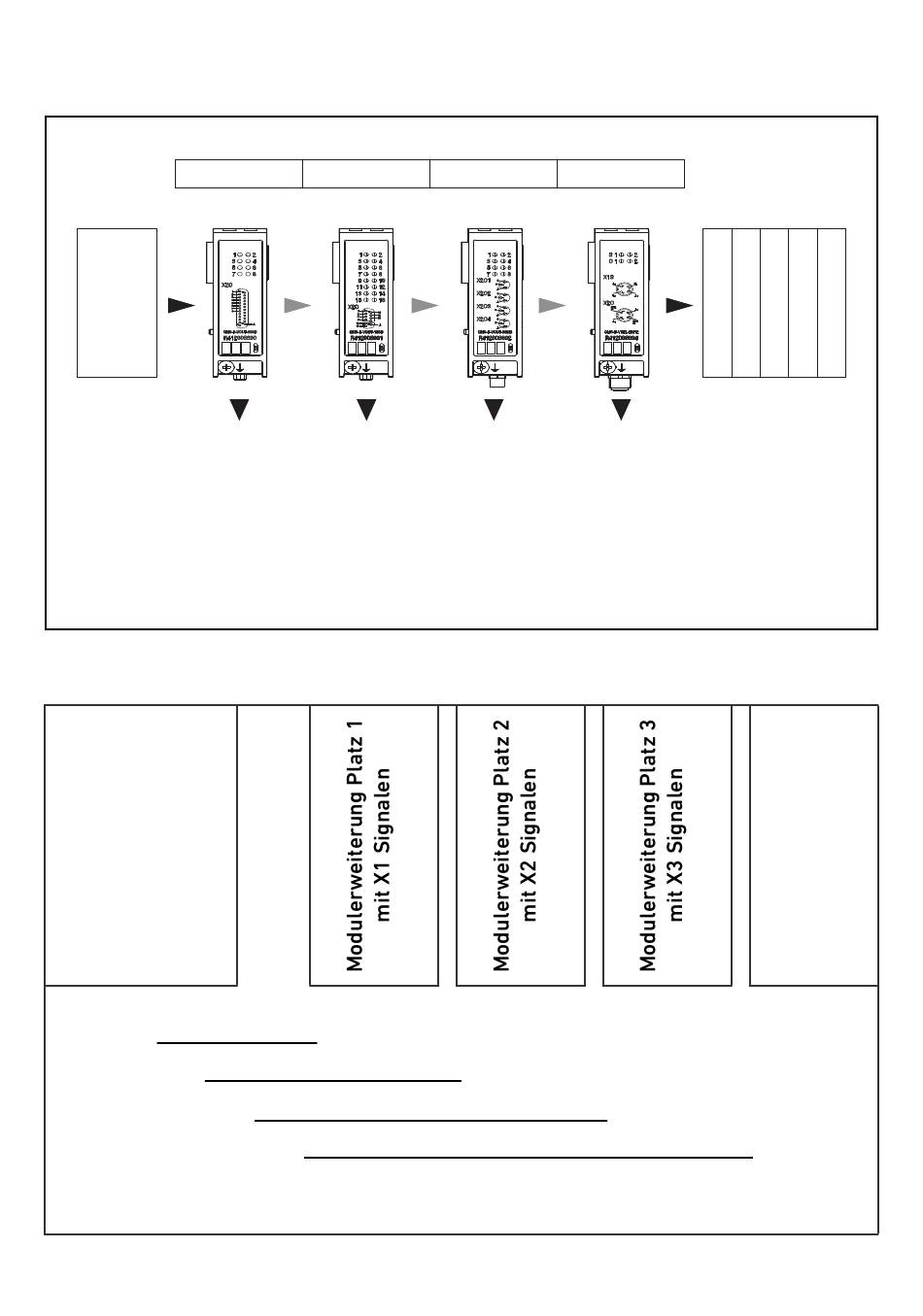

Abb. 12: Prinzip der Ventilansteuerung durch Buskoppler und Modulerweiterungen
Buskoppler,
32 Ventile
Ausgang 1
Ausgang 1 + X1
Ausgang 1 + X1 + X2
Ausgang 1 + X1 + X2 + X3
Abb. 13: Systematik der Signalverteilung
A B
R412008691
Sub-D Sub-D
8 8
Modulerweiterungen zur Abzweigung von
Steuersignalen für Ventilen in weiterem VS
oder Einzelventilen
Ausgang 1
C D
R412008692 R412008694
M8 M12
8
Ausgang 1
VS
2
VS zur
Aufnahme der
verbleibenden
Steuersignale
Ausgang 1
Ventil-
platz 1
Spule 14
VS
