186 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Smontaggio, sostituzione e ampliamento
A
B

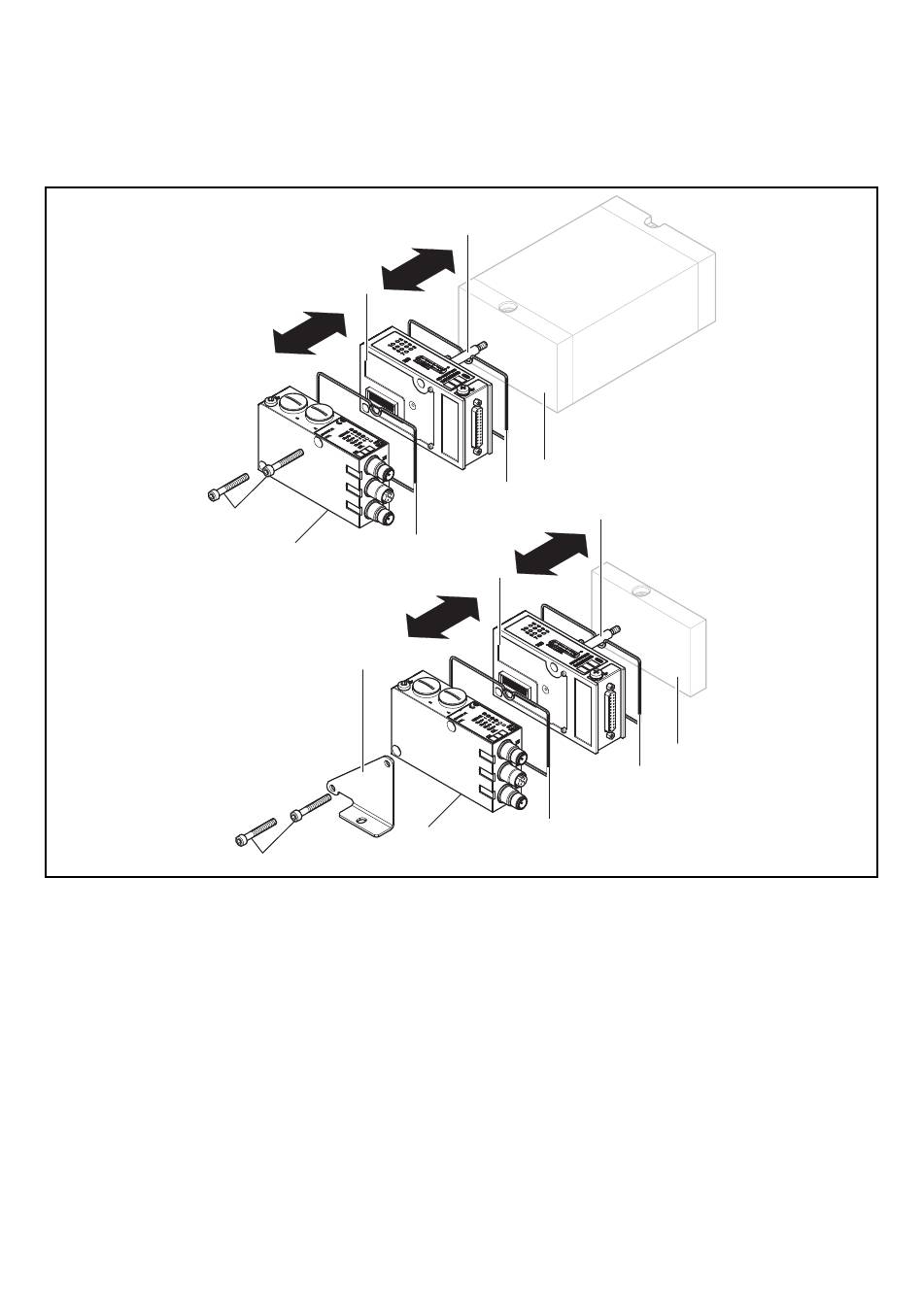

Fig. 17: Sostituzione dell'ampliamento del modulo, es. con R412008690 8 uscite
valvole attacco D-SUB, accoppiatore bus BDC, design B e VS (HF03 LG o HF04)
(A) o sistema per piastra terminale Stand-Alone (B)
1 Viti brugola (M5 x 35 con A), (M5 x 40 con B)5
2 Accoppiatore bus BDC, design B
3 Guarnizione
4 (A): Piastra terminale E per VS HF03 LG o
VS HF04;
(B): Piastra terminale SAS
8.1.1 Sostituzione dell'ampliamento del modulo
6
1
2
7
1
sul VS o sul sistema Stand-Alone
5
4
3
3
6
3
2
Tirante M5
6 Ampliamento del modulo
(qui R4120086901x8 D-SUB)
7 Squadretta di fissaggio, a sinistra
(solo per accoppiatori bus BDC,
design B)
5
4
3
