AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF 175
3
2
1

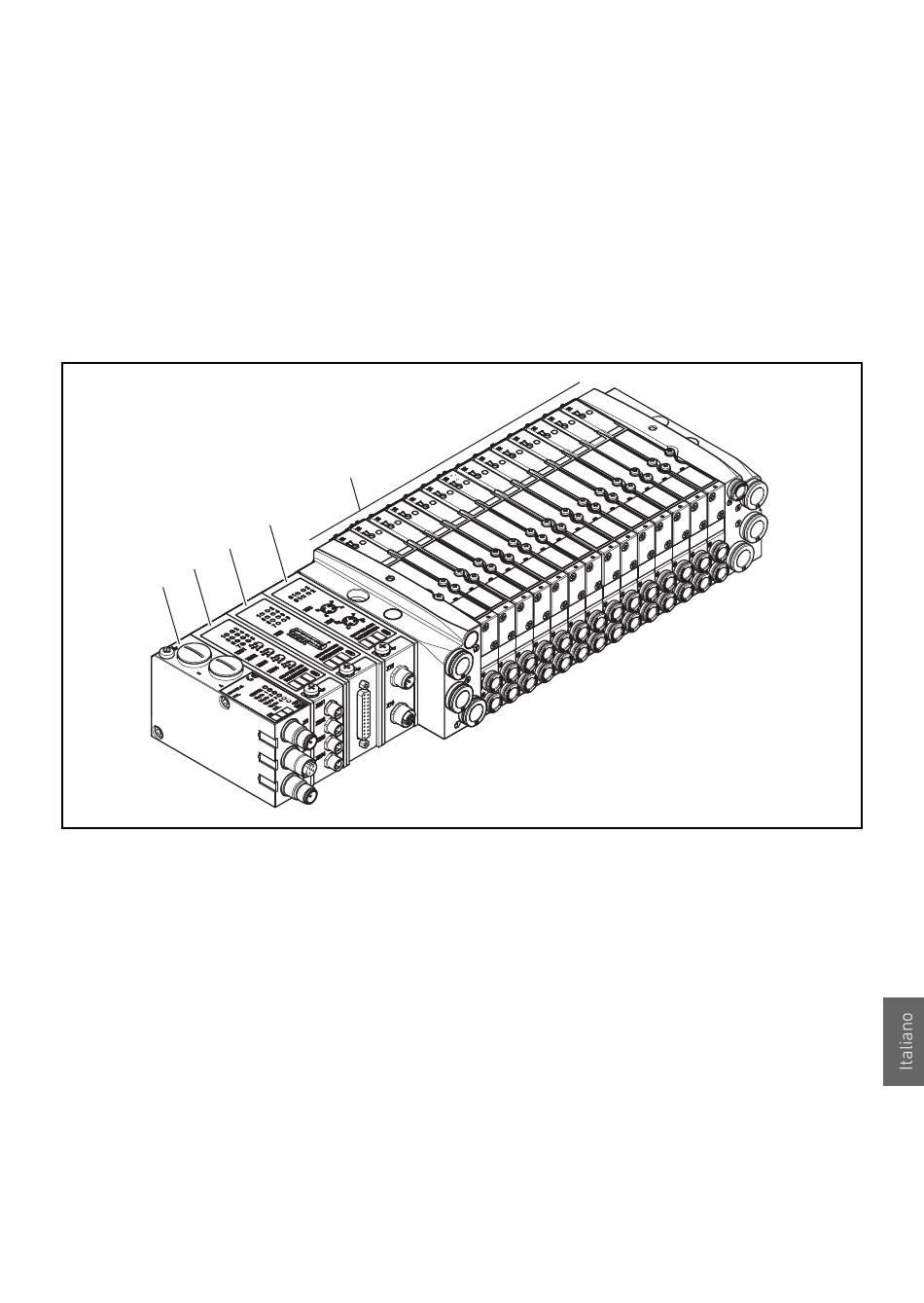

Fig. 14: Esempio di configurazione con accoppiatore bus Profibus BDC, design B,
ampliamenti dei moduli R412008692 (4 x 2 uscite valvole con attacco M8),
R412008690 (8 uscite valvole con attacco D-SUB), R412008694 (2 uscite,
separate galvanicamente, con funzione relé) e VS HF03 LG collegata
1 Accoppiatore bus BDC, design B
2 Ampliamento del modulo R412008692,
4 x 2 uscite valvole con attacco M8
3 Ampliamento del modulo R412008690,
8 uscite valvole con attacco D-SUB
6.3.1 Esempio di configurazione accoppiatore
bus, ampliamenti moduli e sistema di
valvole
Di seguito è rappresentata come esempio una
combinazione di accoppiatore bus BDC, design B,
ampliamenti dei moduli R412008690 8 uscite valvole con D-
SUB, R412008692 4 x 2 uscite valvole con M8, R412008694
2 uscite con funzione relé e VS HF03 LG collegata:
5
4
4 Ampliamento del modulo R412008694,
2 uscite, separate galvanicamente, con
funzione relé
5 Sistema di valvole HF03 LG
equipaggiata con 14 valvole monostabili
Montaggio
