24 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montage

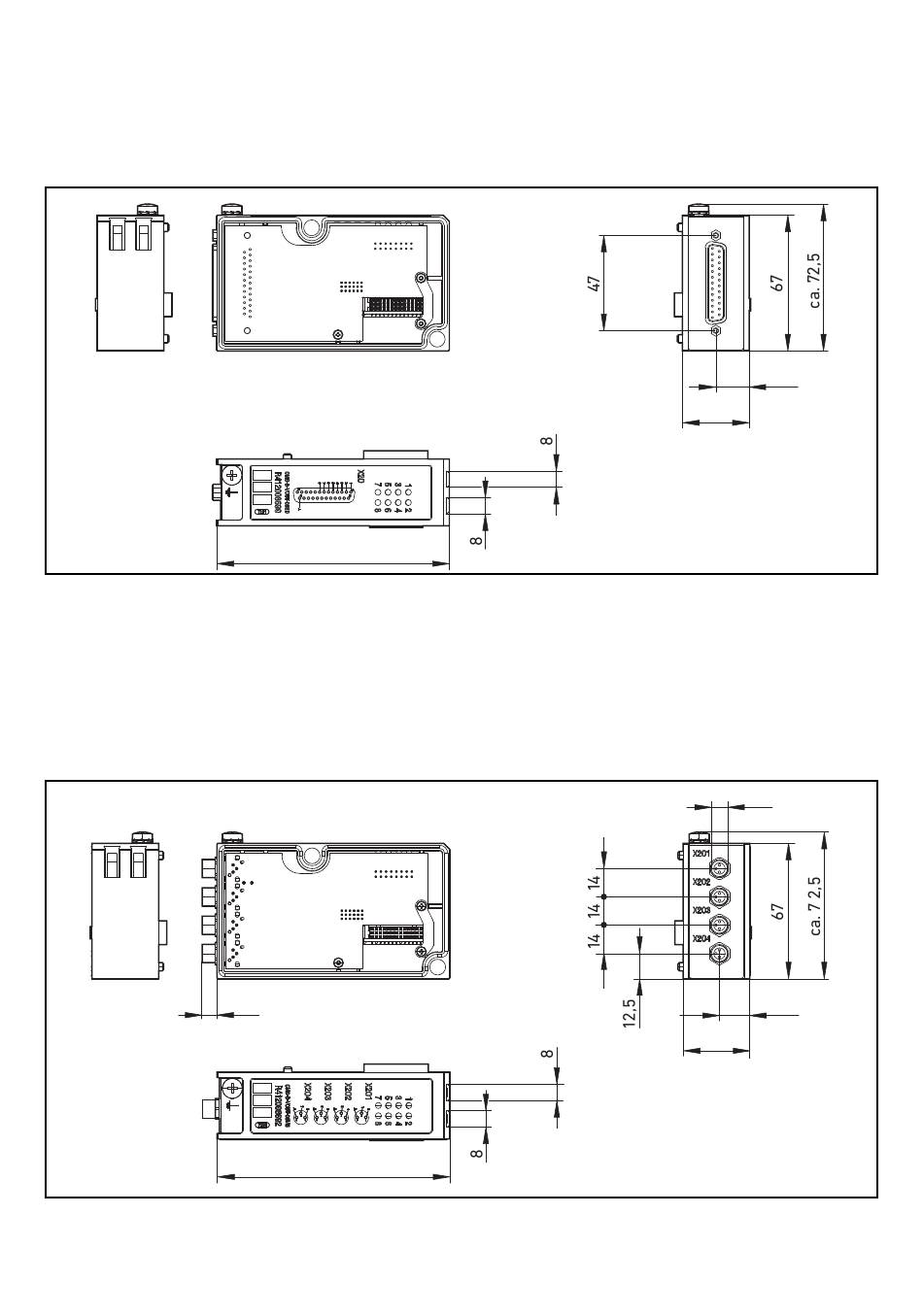

Abb. 9: Maßzeichnung Modulerweiterung R412008690, 8 Ventilausgänge mit
D-SUB-Anschluss
Abb. 10: Maßzeichnung Modulerweiterung R412008692, 4 x 2 Ventilausgänge mit
M8-Anschluss

6.2.2 Abmessungen Modulerweiterung

8 Ventilausgänge mit D-SUB-Anschluss
115
6.2.3 Abmessungen Modulerweiterung
4 x 2 Ventilausgänge mit 3-poligem
M8-Anschluss
7,3
115
16,5
33
M8
15
33
