Med D-Sub-Anslutning; Med 3-Polig M8-Anslutning - Aventics HF04 Mode D'emploi

264 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montering

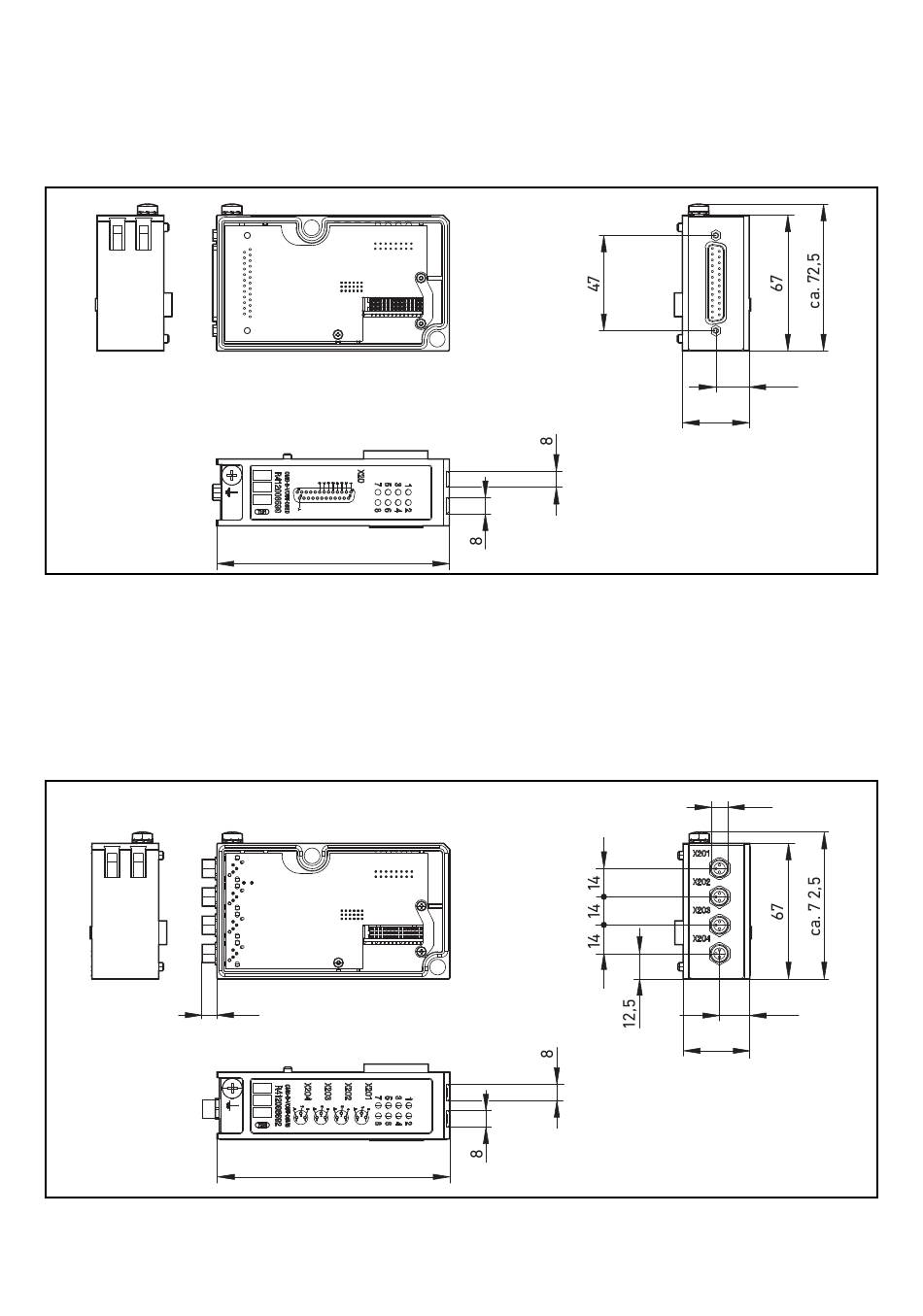

Fig. 9: Måttritning för moduluppbyggnad R412008690, 8 ventilutgångar

med D-SUB-anslutning

Fig. 10: Måttritning för moduluppbyggnad R412008692, 4 x 2 ventilutgångar
med M8-anslutning
6.2.2 Mått för moduluppbyggnad
8 ventilutgångar med D-SUB-anslutning
115
6.2.3 Mått för moduluppbyggnad
4 x 2 ventilutgångar

med 3-polig M8-anslutning

7,3
115
16,5
33
M8
15
33
