Description de l'appareil

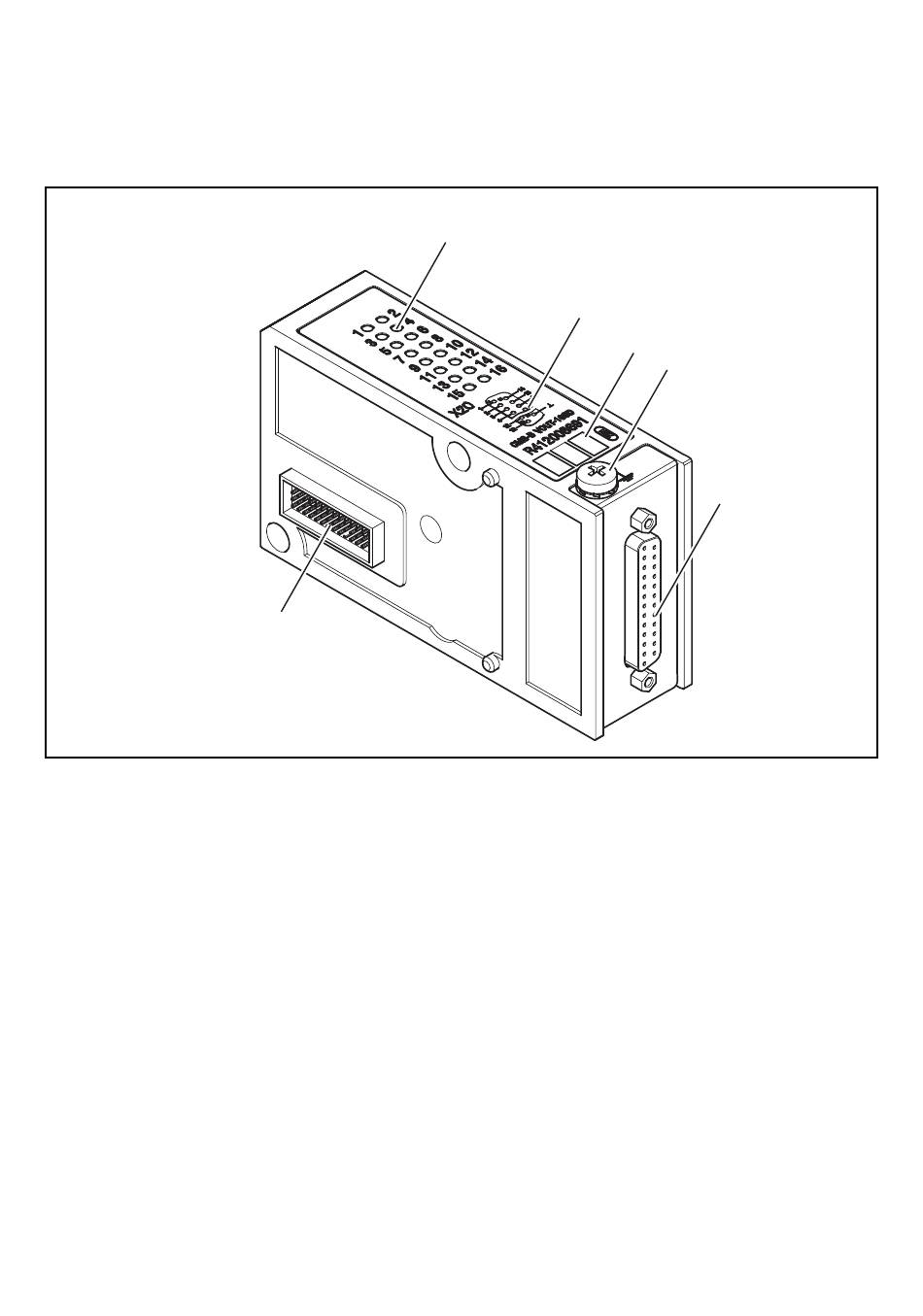

Fig. 4 : Extension de module R412008691, 16 sorties de distributeur
avec raccordement D-SUB
1 Signaux de commande, affichage LED
2 Schéma d'affectation des connecteurs
3 Cases d'inscription BTN
4 Raccord FE
5 1 x 16 sortie D-SUB ;
couple de serrage pour connecteur D-SUB : 0,43 + 0,05 Nm
6 Raccordement enfichable pour signaux d'entrée
5.2.2 Extension de module 16 sorties
de distributeur avec raccordement D-SUB
6
Avec l'extension de module 16 sorties de distributeur
avec D-SUB, les signaux bus entrants peuvent
commander jusqu'à 16 distributeurs.
