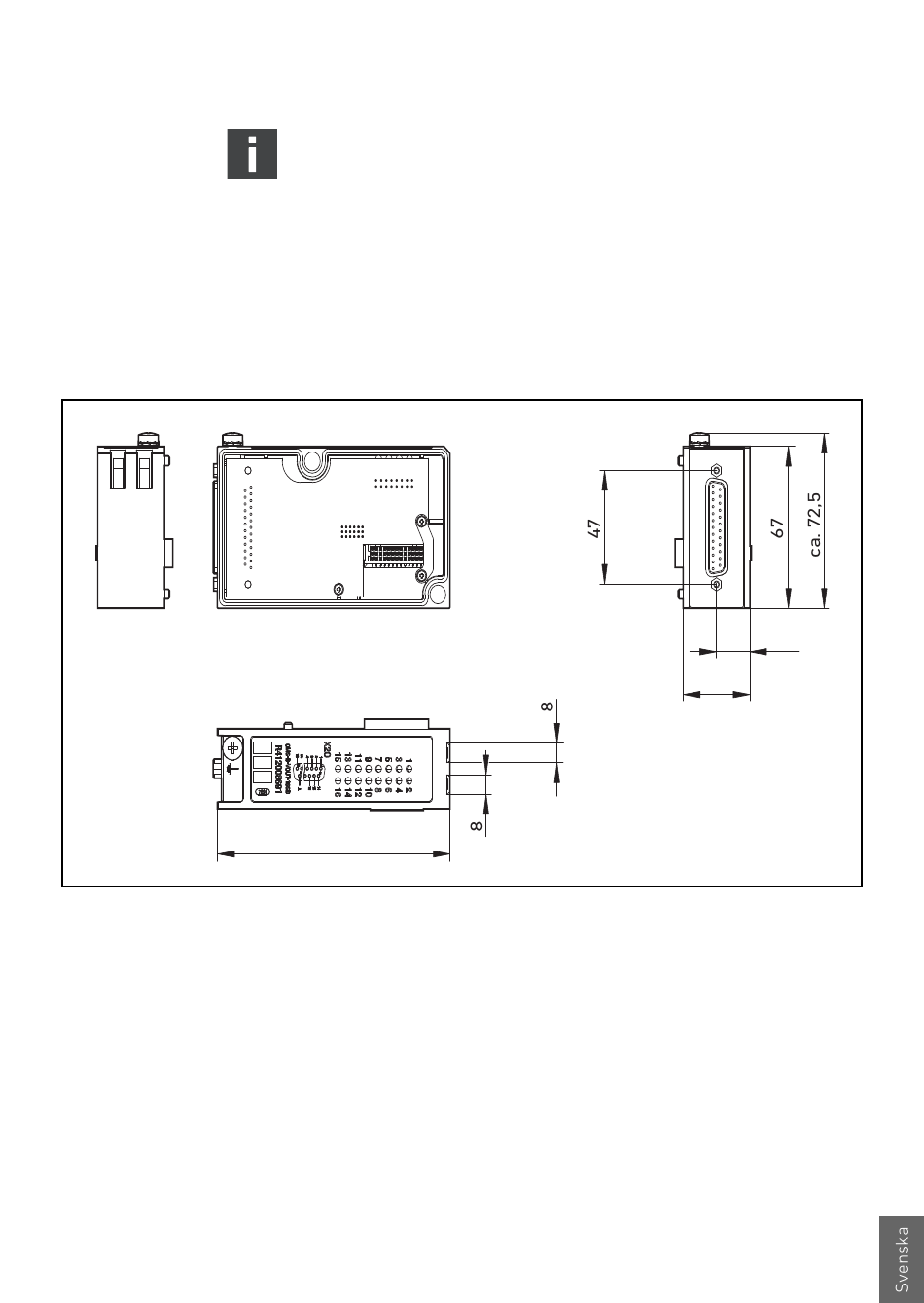

Fig. 8: Måttritning för moduluppbyggnad R412008691, 1 x 16 utgångar

med D-SUB-anslutning

Stand-Alone-systemet med fältbussnod och
moduluppbyggnader kan inte beställas separat.
Följ instruktionerna i tillhörande brukanvisning
vid montering av modulerna.
Nedan visas exempel på mått för enskilda
moduluppbyggnader vid monteringen.
6.2.1 Mått för moduluppbyggnad
16 ventilutgångar med D-SUB-anslutning
115
Stand-Alone-systemet kan monteras på DIN-skena med
tillbehöret "Monteringssats för DIN-skena" (se Tillbehör
på sidan 287).
Montering
16,5
33
