164 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Descrizione dell'apparecchio

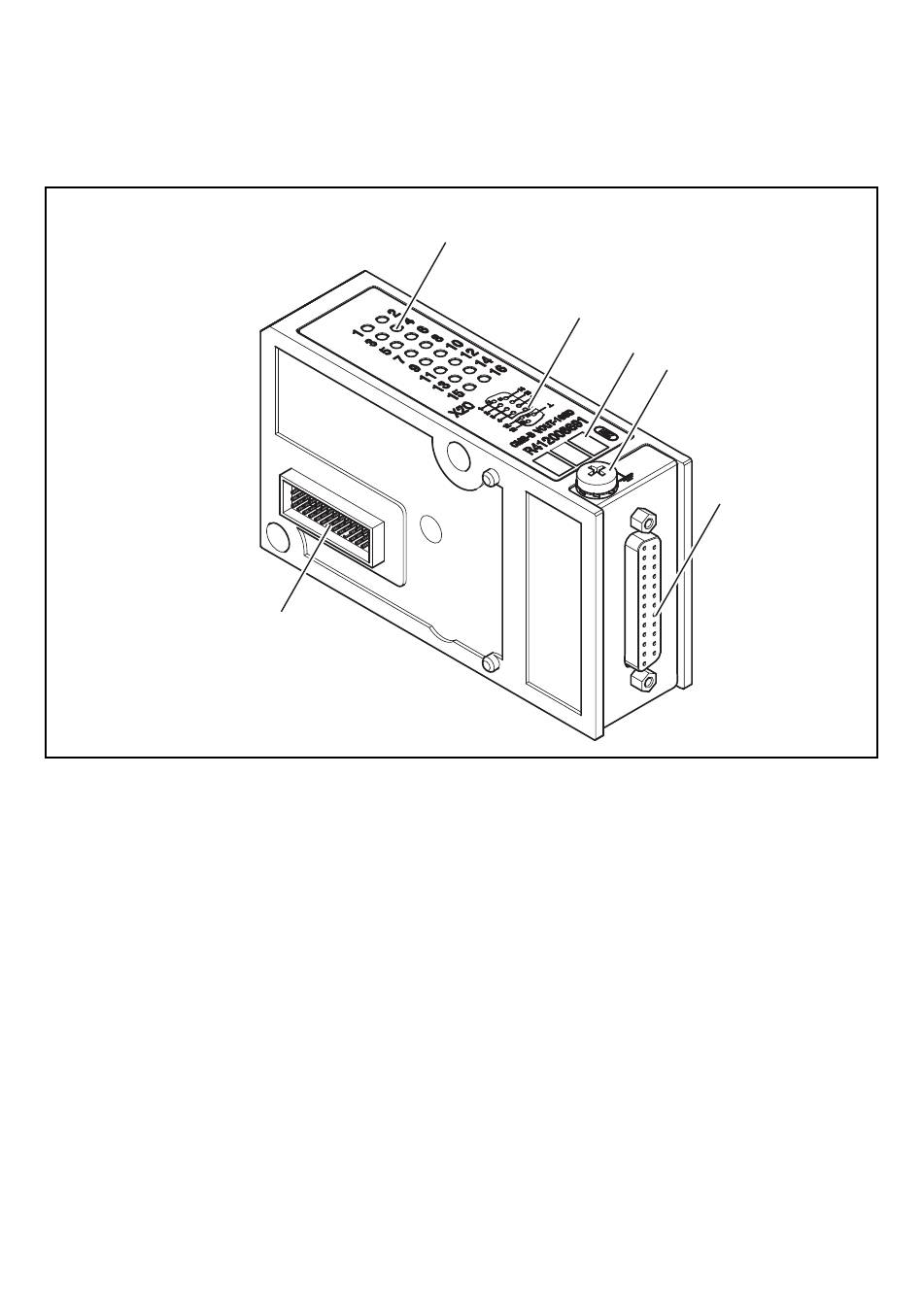

Fig. 4:

Ampliamento del modulo 16 uscite valvole con attacco D-SUB

1 Indicatore LED segnali di comando
2 Schema per occupazione connettore
3 Campo di dicitura partecipanti al bus (BTN)
4 Attacco FE
5 1 x 16 uscite D-SUB,
coppia di serraggio per controspina D-SUB: 0,43 + 0,05 Nm
6 Attacco ad innesto per segnali d'ingresso
5.2.2 Ampliamento del modulo 16 uscite
valvole con attacco D-SUB
6
Con l'ampliamento del modulo a 16 uscite valvole, con
D-SUB possono essere pilotate fino a 8 valvole con i
segnali bus in ingresso.
1
2
3
4
5
