258 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Beskrivning av enheten

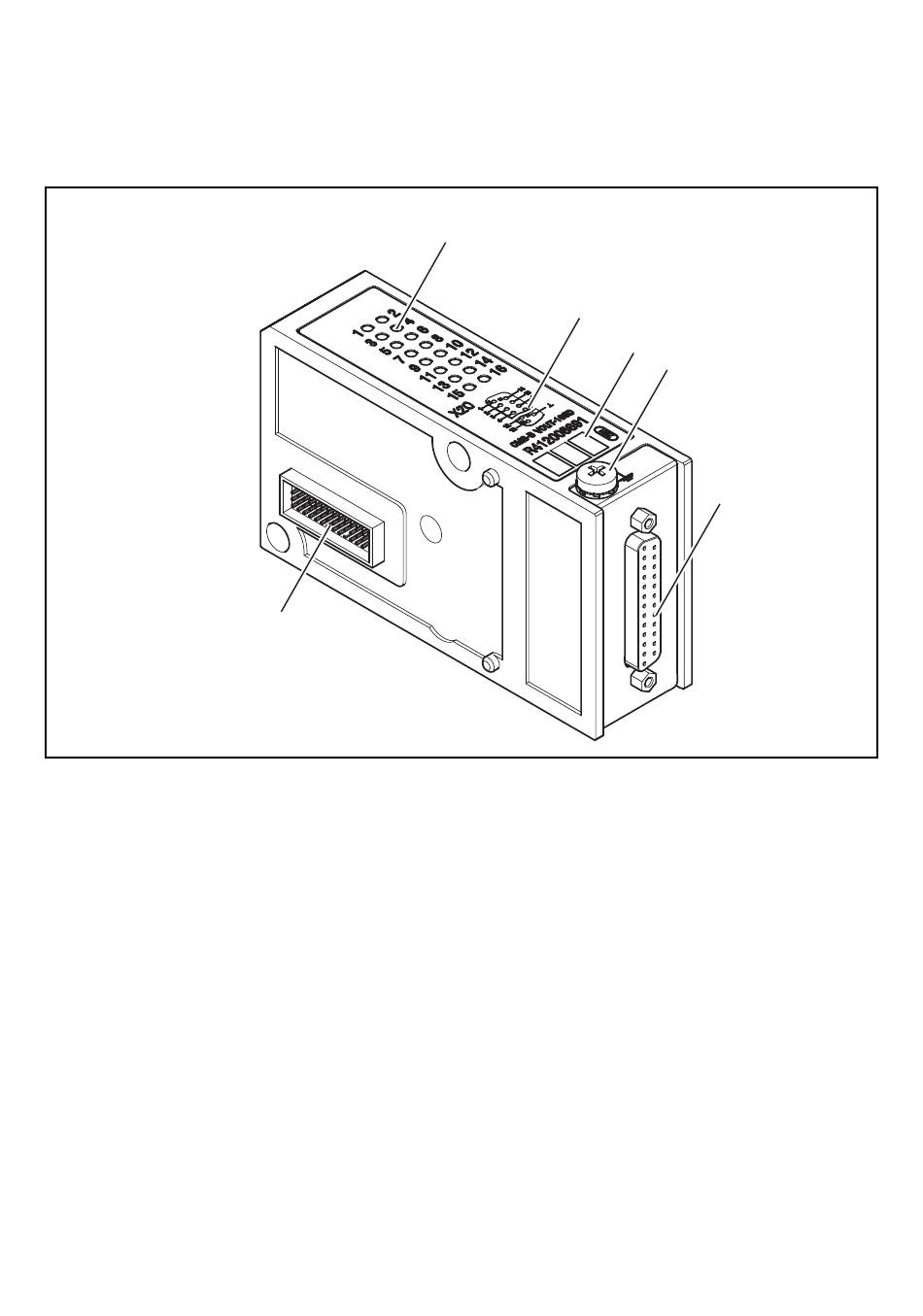

Fig. 4: Moduluppbyggnad R412008691, 16 ventilutgångar med D-SUB-anslutning
1 LED-indikering styrsignal
2 Kontakttilldelningsschema
3 BTN-etikett
4 FE-anslutning
5 1 x 16 D-SUB-utgång.
Åtdragningsmoment för D-SUB-kontakt: 0,43 + 0,05 Nm
6 Kontaktanslutning för ingångssignal
5.2.2 Moduluppbyggnad 16 ventilutgångar
med D-SUB-anslutning
6
Med moduluppbyggnad 16 ventilutgångar med D-SUB
kan upp till 16 ventiler styras av ingående bussignaler.
1
2
3
4
5
