162 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Descrizione dell'apparecchio

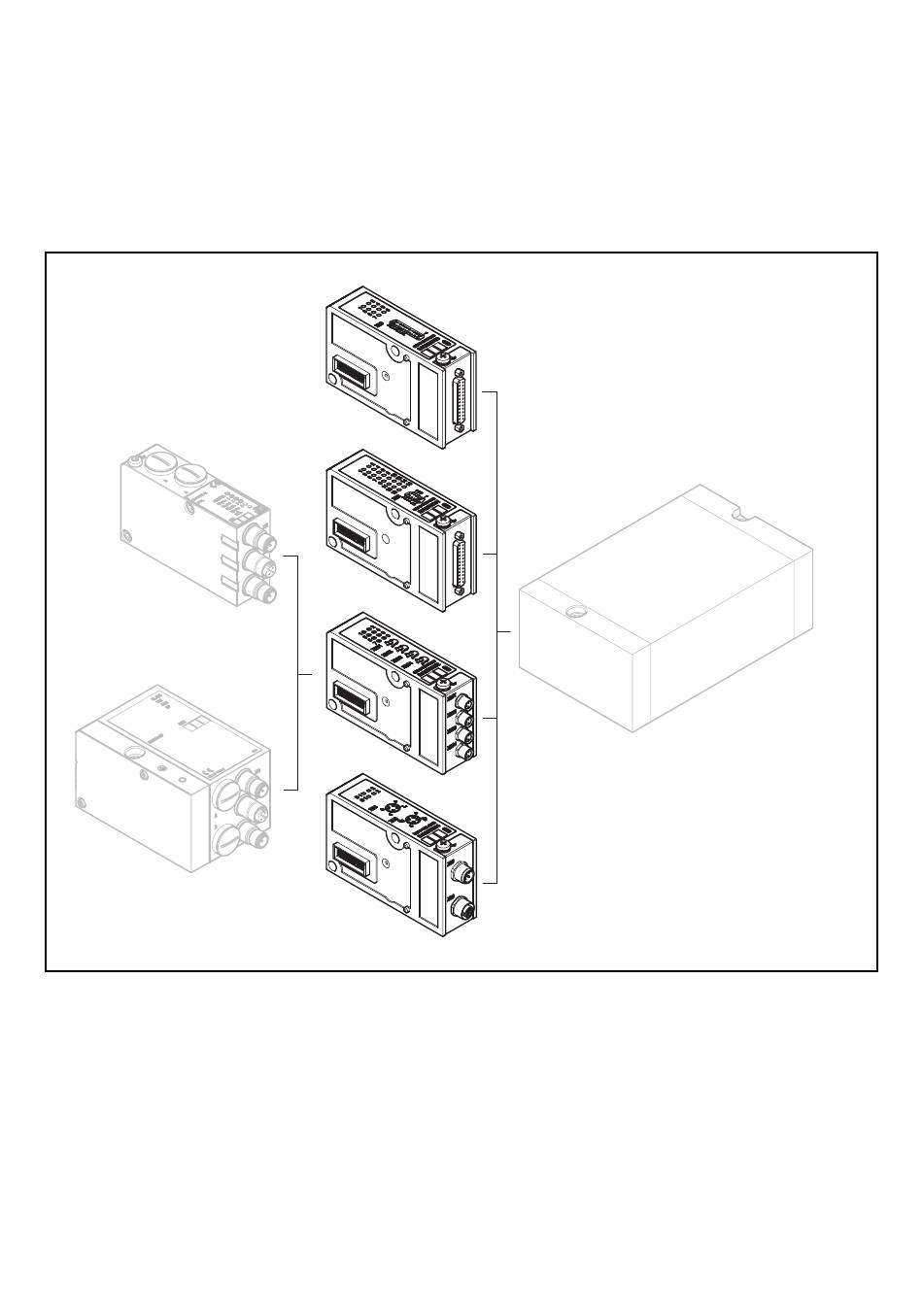

Fig. 2: Combinazioni possibili di accoppiatori bus tipo design B (a sinistra),
ampliamenti dei moduli (al centro) e VS HF03 LG/HF04 (a destra)
Il numero massimo di valvole pilotabili dipende
dall'accoppiatore bus (driver valvole da 24 o 32) e dalla
combinazione di ampliamenti del modulo utilizzati
(massimo tre moduli).
