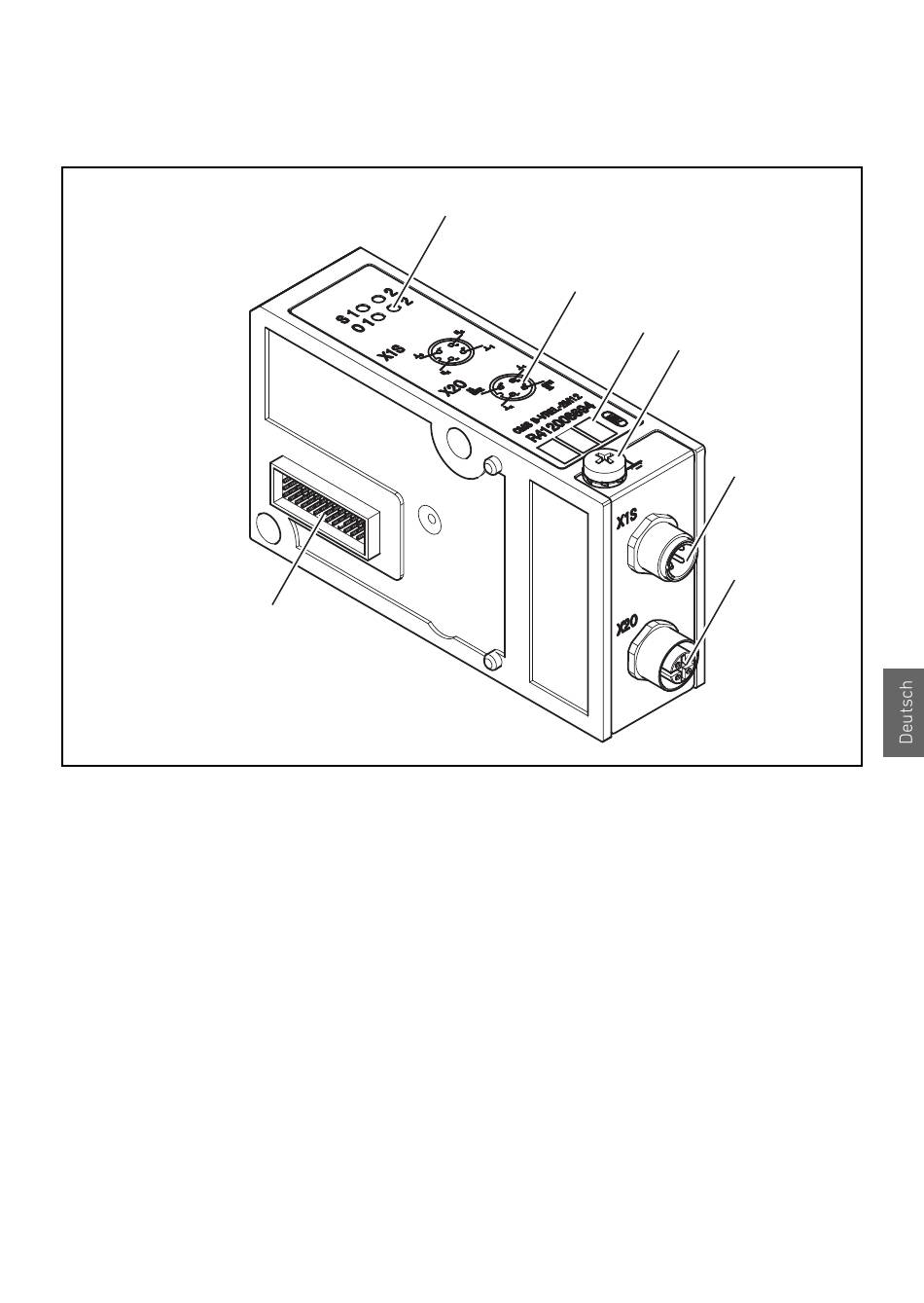

Abb. 7: Modulerweiterung R412008694, 2 Ausgänge, galvanisch getrennt, mit
Relaisfunktion
1 LED-Anzeige Steuersignale
2 Schema für Steckerbelegung
3 BTN-Beschriftungsfelder
4 FE-Anschluss
5 Steckeranschluss für externe Spannungsversorgung
6 Steckeranschluss für Signalausgänge
7 Steckeranschluss für Eingangssignale

5.2.5 Modulerweiterung mit Relaisfunktion

7
Mit der Modulerweiterung R412008694 können von
eingehenden Bussignalen 2 Signale mit 24 V und max.
2 A einer externen Spannungsquelle geschaltet werden.
1
2
Gerätebeschreibung
3
4
5
6
