170 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montaggio

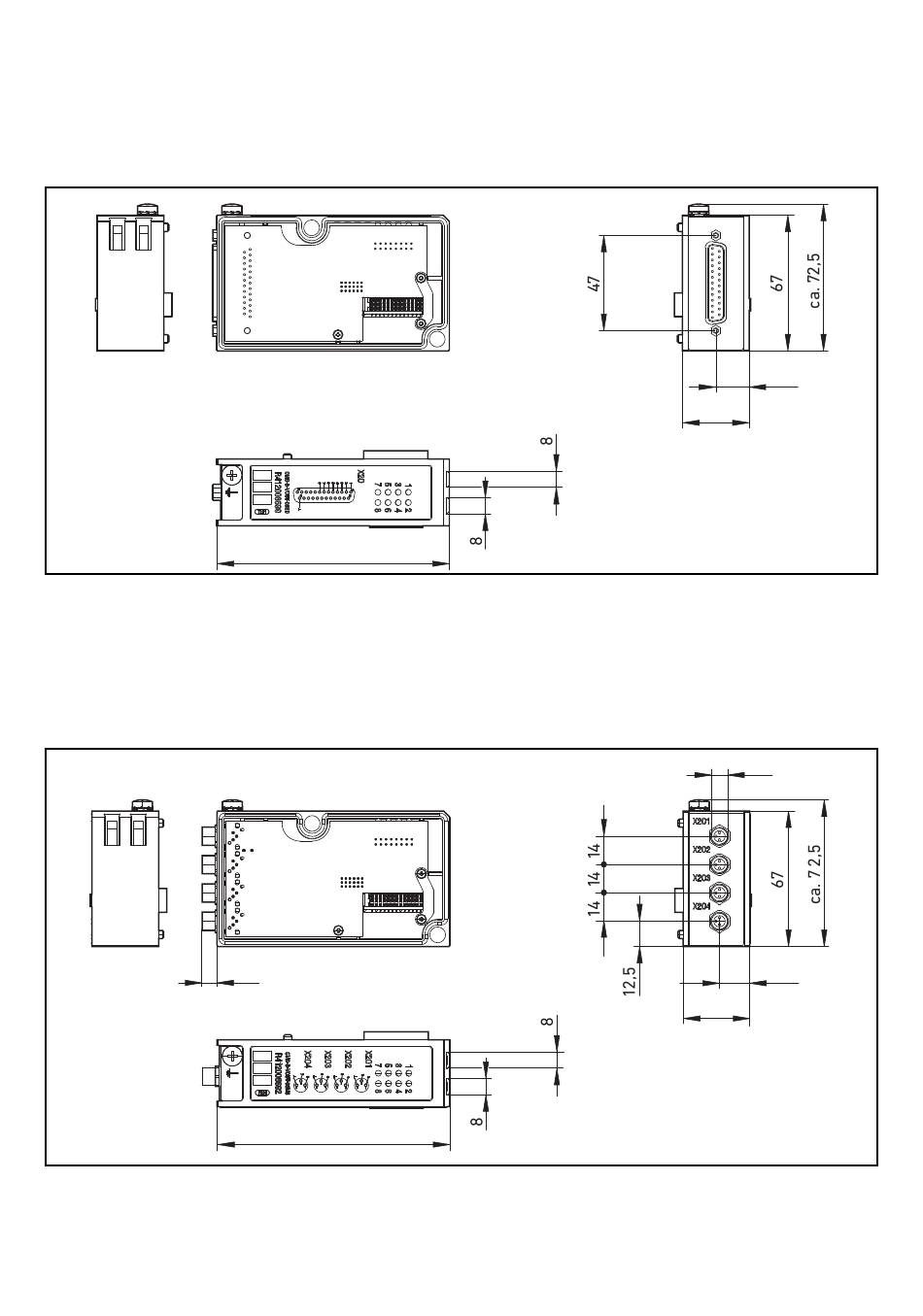

Fig. 9: Disegno quotato ampliamento del modulo R412008690, 8 uscite con attacco
D-SUB
Fig. 10: Ampliamento del modulo R412008692, 4 x 2 uscite valvole con attacco M8

6.2.2 Dimensioni ampliamento del modulo

8 uscite valvole con attacco D-SUB

115
6.2.3 Dimensioni ampliamento del modulo

4 x 2 uscite valvole con attacco M8 a 3 poli

7,3
115
16,5
33
M8
15
33
