34 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montage

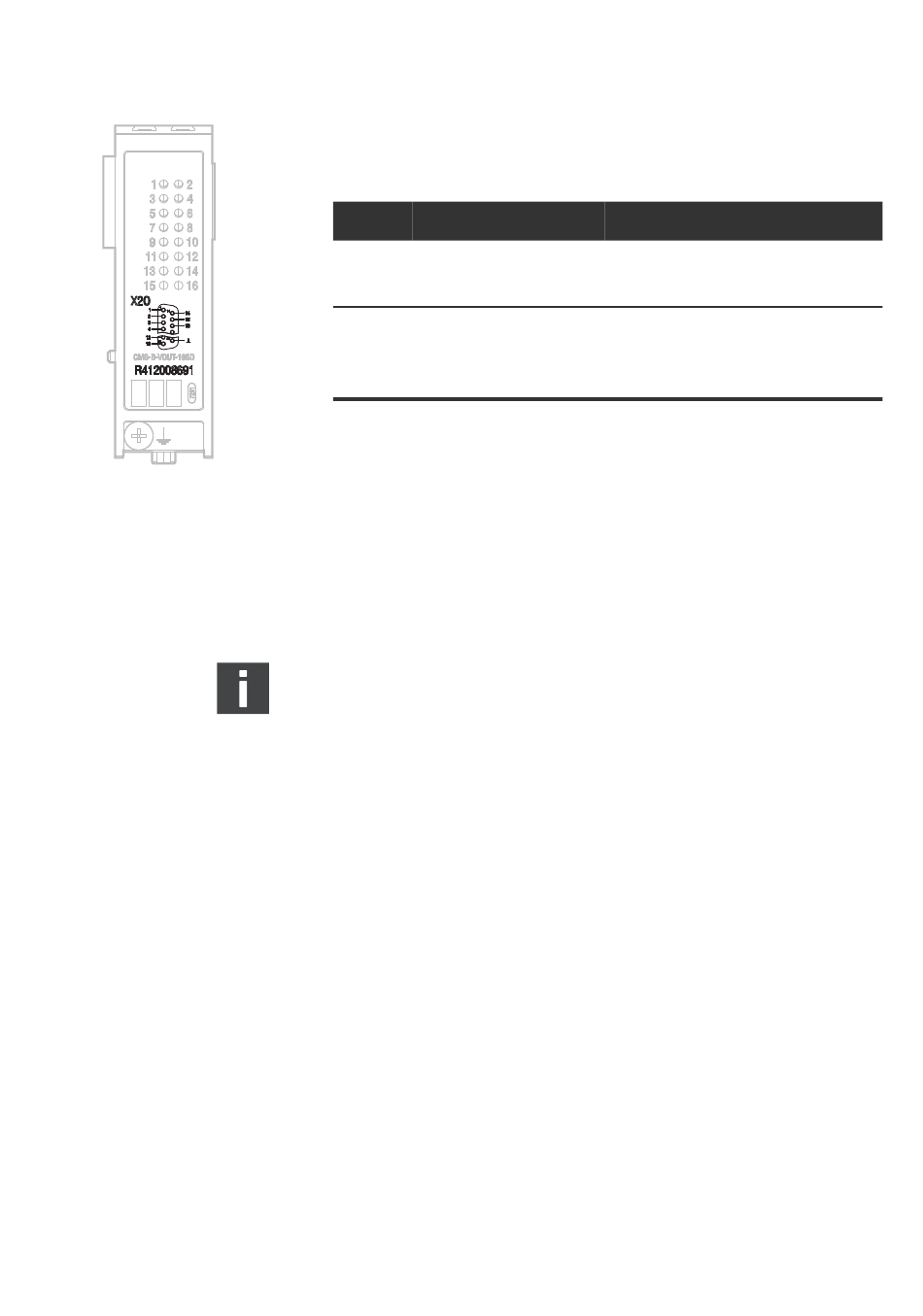

Tabelle 9: Belegung des Gerätesteckers X20 für
R412008691, 16 Ventilausgänge mit
D-SUB-Anschluss
Pin Belegung
1 – 16 Ventilausgang
25 0 V / Masse von
U und U
Q1
Buskopplers
1)
Beachten Sie den max. Summenstrom des jeweils verwendeten
Buskopplers.
6.5.4 Anschlussbedingungen der
Modulerweiterung R412008692
Über die Gerätestecker X201, X202, X203, X204 werden
die externen Ventile bzw. Ventilsysteme angeschlossen.
Benutzen Sie für das Anschließen der Module
konfektionierte Steckverbindungen und Kabel.
O
Beachten Sie die in Tab. 10 dargestellte
Pin-Belegung, wenn Sie keine konfektionierten
Steckverbindungen und Kabel verwenden.
Signalstrom
max. 100 mA pro
Ventilspule
des
Q2
1)
