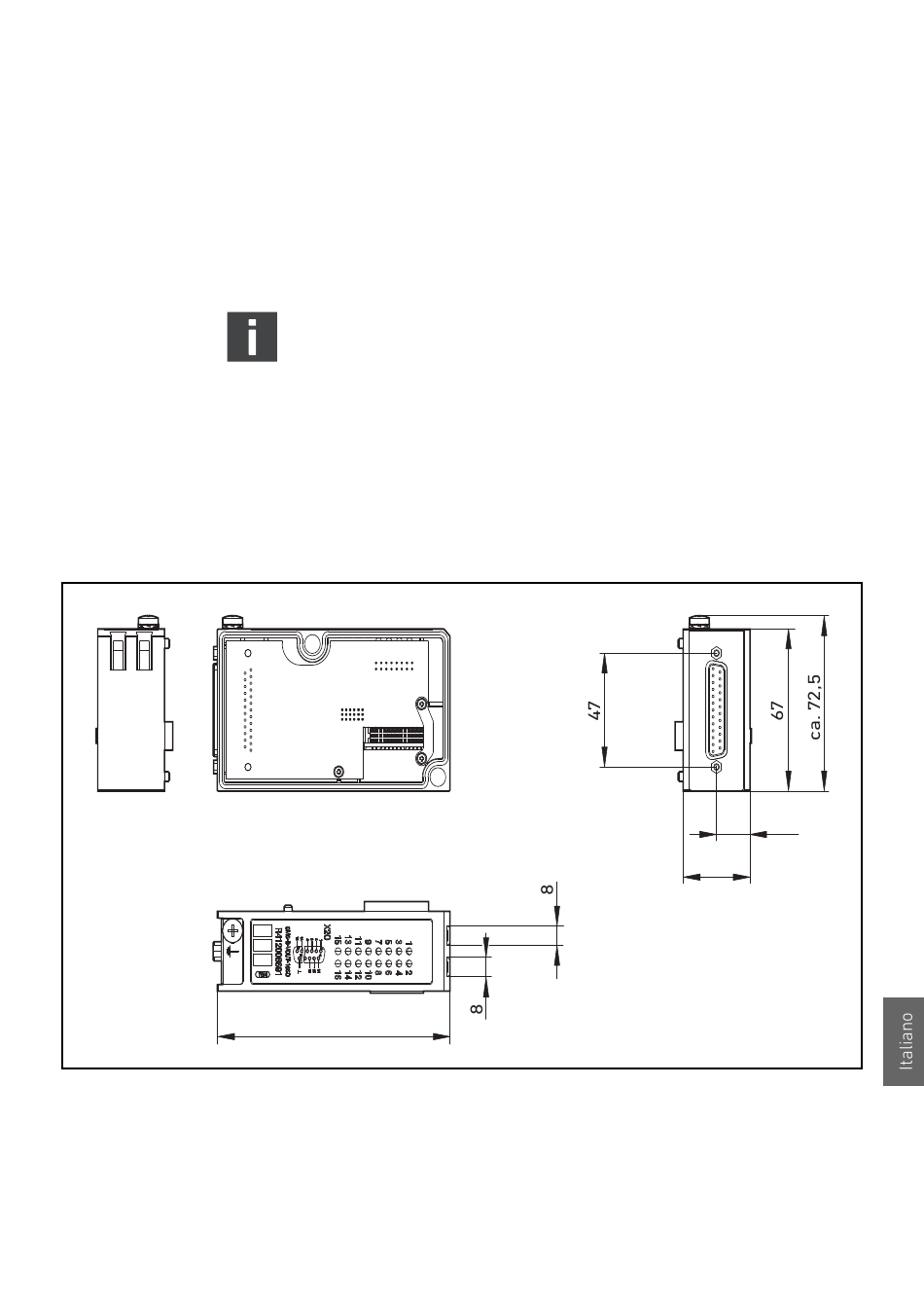

Fig. 8: Disegno quotato ampliamento del modulo R412008691, 1 x 16 uscite con
attacco D-SUB
Il montaggio dell'accoppiatore bus è descritto in modo
esauriente nelle struzioni per l'uso allegate
dell'accoppiatore bus. La posizione di montaggio
dell'accoppiatore bus montato è a piacere. Le dimensioni
del sistema di moduli completo variano in base
all'equipaggiamento del modulo.
I sistemi Stand-Alone con accoppiatore bus e
ampliamenti dei moduli non possono essere ordinati
singolarmente. Per il montaggio dei moduli
osservare i dati delle istruzioni d'uso corrispondenti.
Di seguito sono rappresentate come esempio le dimensioni
dei singoli ampliamenti dei moduli nel complesso montato.

6.2.1 Dimensioni ampliamento del modulo

16 uscite valvole con attacco D-SUB

115
Il sistema Stand-Alone è montabile sulla guida DIN con il
"Set di montaggio per guida DIN" (vedere "Parti di
ricambio e accessori" a Pagina 192).
Montaggio
16,5
33
