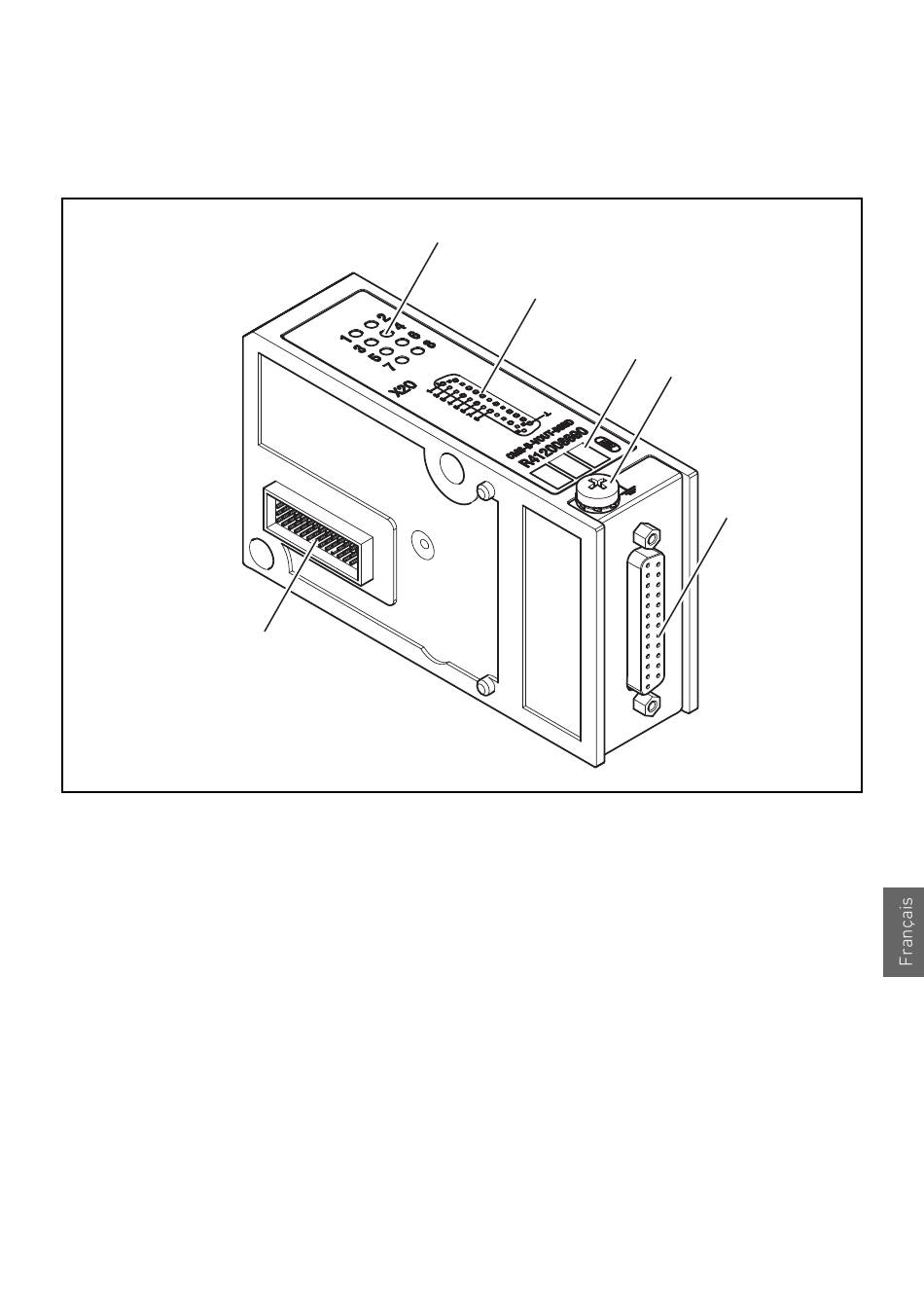

Fig. 5 : Extension de module R412008690, 8 sorties de distributeur avec raccordement
D-SUB
1 Signaux de commande, affichage LED
2 Schéma d'affectation des connecteurs
3 Cases d'inscription BTN
4 Raccord FE
5 1 x 8 sortie D-SUB ;
couple de serrage pour connecteur D-SUB : 0,35 + 0,05 Nm
6 Raccordement enfichable pour signaux d'entrée
5.2.3 Extension de module 8 sorties
de distributeur avec raccordement D-SUB
6
Avec l'extension de module 8 sorties de distributeur
avec D-SUB, les signaux bus entrants peuvent
commander jusqu'à 8 distributeurs.
1
2
Description de l'appareil
3
4
5
